电能质量产品开发处/李亮   项目背景：     宁波移动即浙江宁波移动通信有限责任公司（简称宁波移动通信）隶属中国移动通信集团公司，是中国移动（香港）有限公司的全资内地运营子公司，在全省拥有11个市分公司和62个县（市）分公司。自1992年率先在杭州开通第一部移动电话以来，宁波移动通信一直是全省移动通信服务的主要提供者，并始终保持领先地位。目前公司移动电话客户总数已突破1400万户，网络规模和客户总数连续八年位居全国第二位。    为了实现成为世界一流通信运营企业的目标，2002年年初宁波移动提出了“从通信运营商向综合信息运营商转变”的战略，在数据服务和信息化提升上寻求突破，不断积极寻求企业的可持续发展。     志在打造世界一流通信运营企业的宁波移动，非常重视供电的电能质量问题，只有稳定的电能质量，高效率的电能应用才能够保证数据机房和各种精密仪器工作在最佳状态，提高敏感设备精确度，将安全隐患降至最低。因此他们很清楚要打造世界一流的通信运营企业，就必须先打造一流的企业电能质量。 项目方案：     宁波移动为保证供电的可靠性，采用双母联供电结构，对双母联结构的电能质量治理一直是业界的难点。中达电通PQC系列产品通过多组CT运算的方案克服难题，为其提供解决方案。     针对现场两路变压器进线一母联的配置，在2台1600KVA变压器的低压侧分别配置1台SVG+设备（电气安装位置与电容补偿柜的位置完全一样），考虑到2台SVG+设备可在变压器切换供电时互为补充组合应用，其容量可以按照电容补偿柜的一半容量设计（125kvar），即可满足双路变压器双路投入（母联开路）分别带载、单路投入（母联闭合）带全载时的不同补偿容量需要。此外，SVG+的补偿方式为无级变化的精确、高速补偿，因此，其容量可在电容参考容量基础上进一步降低20%左右，可以酌情配置到100kvar，同样可以达到甚至超过电容补偿的效果。

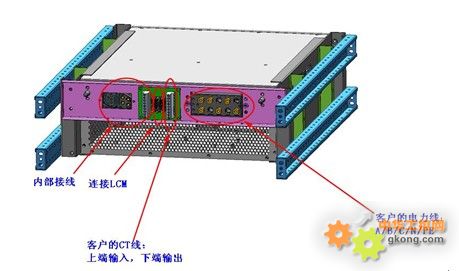

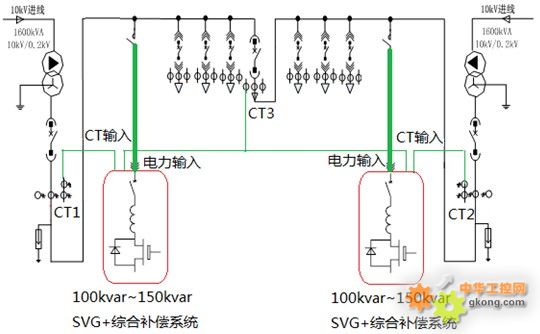

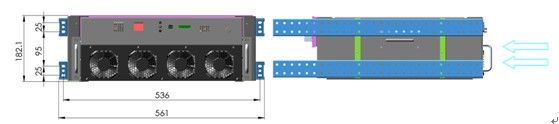

本方案示意图   项目配置： 台达PQMS-380-50-3  型SVG+模块          50kvar SVG+功率模块安装单元后视图及接线端口     50kvar SVG+功率模块安装单元正视图及尺寸     50kvar SVG+功率模块安装单元侧视图及进风方向       PQC系列APF不仅相对于市场上产品具有优良的电气特性，而且采用独特的模块化设计，具有方便的嵌入到第三方机柜应用，便于现场安装扩容和维护等独特优点。   项目总结：     此项目针对双母联供电结构，考虑各种可能的工况，采用加强型静止无功补偿装置对无功进行动态精确治理，保证无功跟踪响应速度小于10ms，治理精度后功率因素达0.98以上，并能保证没有谐振的风险。为宁波移迈向世界一流通信企业提供了优质电力保证。
