发布日期：2025/6/11

赛远无线通讯模块SY-S72在换热机组和上位机的远程无线通讯中，无缝的连接上位机的组态软件和西门子的S7-200 PLC，在换热机组设备中得到了良好的应用。

上位机采用易控组态软件，直接支持PPI连接，换热机组在几公里外，在PLC上直接装上SY-S72，PLC上无需编程，即可通过赛远的无线通讯模块，实现数据的采集监视和控制。

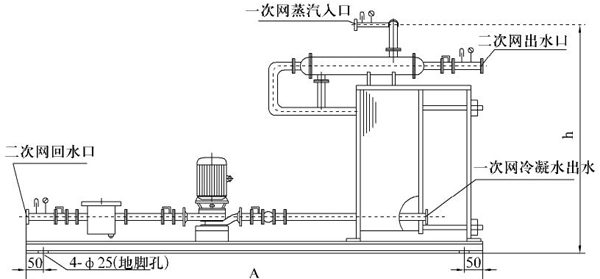

预组装式换热机组的构成优点

1、 高效节能型板式换热器（或其它类型换热器）
2、 循环泵
3、 补水泵（稳压泵）
4、 除污器（过滤器）
5、 管道和阀门
6、 计量仪表（压力表、温度计、流量计、传感器、温度开关、压力开关）
7、 电气和自动化控制柜

主要优点：

● 先进科学的计算机优化设计，全自动化（也可手动）控制
●  选型由计算机软件完成，高效、节能、低噪
●  控制硬件采用西门子PLC s7-200，以及进口低压元件，性能可靠，采用于各种供热场合和环境要求
●  方便设计，大大缩短工程设计周期
●  安装方便，时间短，安装费用低
●  制造精良，功能齐全，使用维护方便
●  结构紧凑，占地面积小，节省基地投资

工作原理

1、采暖（生活热水或空调机）换热机组

    供热管网的一次高温热源进入板式换热器（温度为150℃以上水蒸气时，配减温减压装置），与第二系采暖循环水进行热交换后，返回供热（一次）管网。采暖循环水由循环泵送至热用户的散热器中，放热后再经除污器回到循环泵的进口管路。采暖系统的水量损失由补水泵补充，补水稳压由电接点压力表控制补水泵来完成。

2、采暖和生活热水两联供换热机组

    供热管网的一次高温热源进入采暖用板式换热器后，再进入生活热水用板式换热器（或其它类型换热器），先后将采暖循环水和生活热水加热后返回供热管网，而被加热的采暖循环水和生活热水分别用循环水泵和生活热水泵送至采暖管网和生活热水管网。采暖循环水和生活热水的补水及稳压均由CW系统来完成。

3、采暖、生活热水和空调三联供换热机组

    供热管网的一次高温热源分别进入采暖用板式换热器和空调用板式热器，将采暖循环水和空调环水加热后，进入生活热水用板式换热器将生活热水加热后返回供热管网，而采暖循环水、生活热水和空调循环水分别由各自系统的水泵送至其管网中。补水及稳压均由CW系统完成。

    注：CW系统指软化水系统。

自动控制预组系统式换热机组原理

   供热系统的供热量是根据室外气象温度与二次网供回水平均温度来控制的。供回水平均温度、室外气象温度分别由相应的温度传感器测量，并由气温补偿器和安装在一次网上的电动调节阀的开度来改变二次网的供水温度，同时缓解循环水泵的转递，使循环水泵变频工作，改变二次网的循环水量，以满足供水负荷变化的需要。同时对机组实行热量计量。

监测（传递）参数

一次网：供回水温度、供回水压力、流量、一次网供热量
二次网：供回水温度、供回水压力、流量、补水量、补水软化水箱水位

控制对象

一次网：公司电动调节阀
二次网：循环水泵

自动控制预组系统式换热机组原理

   供热系统的供热量是根据室外气象温度与二次网供回水平均温度来控制的。供回水平均温度、室外气象温度分别由相应的温度传感器测量，并由气温补偿器和安装在一次网上的电动调节阀的开度来改变二次网的供水温度，同时缓解循环水泵的转递，使循环水泵变频工作，改变二次网的循环水量，以满足供水负荷变化的需要。同时对机组实行热量计量。

监测（传递）参数

一次网：供回水温度、供回水压力、流量、一次网供热量
二次网：供回水温度、供回水压力、流量、补水量、补水软化水箱水位

控制对象
一次网：公司电动调节阀
二次网：循环水泵
