才茂高端车载路由高铁动车WiFi
应用方案
厦门才茂通信科技有限公司
厦门市软件园二期望海路23号楼之一3层
电话：0592-5902655 传真：0592-5975885 邮政编码：361009
网址：www.caimore.com Email:caimore@caimore.com
ã 版权所有 2003-2016
----才茂通信 通畅天下----
方案声明
版权声明：
本方案包含的所有内容均受版权法的保护，未经厦门才茂通信科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个方案和部分内容进行复制和转载，并不得以任何形式传播。
商标声明：
Caimore和其他才茂商标均为厦门才茂通信科技有限公司的商标。本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
All Right Reserved@caimore
厦门才茂通信科技有限公司
摘要：
本文提供了一种基于4G无线网络的高铁WiFi-动车WiFi系统与实际应用方案，简要介绍了高铁WiFi-动车WiFi的应用基本知识，描述了4G全网通在高铁动车上的应用。通过实际应用，获得了理想的效果。
关键词：高铁WiFi；动车WiFi；4G全网通； WiFi嗅探；
第一部分 概述
在移动互联网快速发展的今天，用户希望随时随地能享受娱乐、线上购物、获取资讯等，而高铁动车是智能手机用户使用移动互联网频率较高的场所之一，多数乘客倾向于用移动终端上网打发旅途时间，对“列车WiFi”有明确的需求。
铁道部改制为铁路总公司以来，一直致力于提升客户体验，塑造铁路形象，在巨大铁路和客流资源中进一步寻找盈利机会。列车覆盖WiFi信号后，乘客可通过WiFi上网抵消长途旅行带来的疲劳，同时，可帮助铁路企业提升服务水平，并且在大量旅客资源上网时可以通过广告营销、数据挖掘等方式获得新的盈利点。
第二部分 系统设计
一、才茂技术为高铁WiFi-动车WIFI覆盖提供解决方法：
1.通过多网络整合的通信技术，实际运行中获得超过任意2个运营商4G带宽的叠加、数十兆的通信带宽，乘客可以上网冲浪、聊天、刷网页等；
2.在列车各个车厢间采用车间连接技术构建车上局域网络，形成车上近千人虚拟社区，乘客可以车上交友、游戏等；
3.通过建立局域网的模式，乘客可以在每个硬盘内下载应用、观看高清视频等。
整体方案简述如下：
此方案中，每节车厢部署一台才茂高端车载WiFi路由进行无线覆盖，车厢之间通过无线桥接或网线互联，一辆列车中部署一台高端车载WiFi路由，列车通过路由器的双4G链路连接互联网，高端车载WiFi路由在场站内采用千兆级无线网络同步本地存储信息。用户访问互通时，高端车载WiFi路由根据收到的用户访问互联网的数据对用户进行审计、安全控制、应用识别、流量限制等。
同时，整个网络配备有营销管理平台，可以通过微信、短信等多种便捷的认证方式实现用户接入认证，并且在认证的时候推送丰富的广告内容，帮助客户收集最终用户的关键行为数据，为大数据挖掘提供数据支撑和盈利的基础等
（一）硬件配置：
1、硬件设计
项目
内容
车载电源接口
车载电源接口：独有的车载电源接口设计，牢固不松脱
金属外壳设计
工业级金属外壳设计，消除火灾隐患
监控手段
带I\O端口，检测和报警车辆故障,GPS车辆定位
工业级CPU
工业级ARM高性能嵌入式处理；拥有两个Krait 300 CPU核心，主频最高1.4GHz，集成两个多线程的网络加速器引擎，频率最高730MHz，可处理最高5Gbps的数据吞吐量
工业级无线模块
采用工业级无线模块，抗干扰强，同时兼容双卡带宽叠加，传输稳定
实时操作系统
采用Linux操作系统，带内存管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协议栈
强化电路板
PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠
工业级元器件
整机元器件采用严格筛选的工业级元器件来生产
工业级电源
宽压电源设计，电源适应范围为DC7V - DC32V，内置电源反向保护和过压过流保护
电磁防护
以太网接口内置1.5KV电磁隔离防护
抗干扰设计
采用金属外壳，屏蔽电磁干扰，系统保护等级IP31；天线带防雷设计；系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用
2、智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线.
3、WiFi接口
采用专业的独立2.4GWiFi模块和5.8GWiFi模块，可以同时输出2路SSID-WiFi信号。保证市面上的各个品牌手机都可以很好的接入WiFi并流畅使用。
4、4G接口
默认自带2个4G 插槽，2个SIM卡接口，同时支持双卡在线带宽叠加。
5、本地存储接口
支持mini PCIE的固态硬盘接口、支持SATA3的机械硬盘接口，支持TF卡接口。

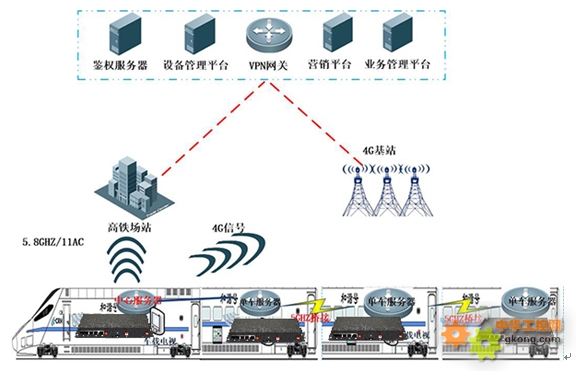

（二）方案拓扑图：

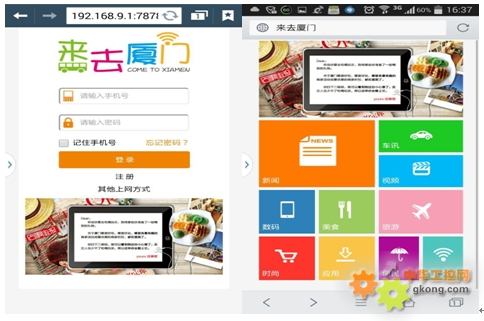

（三）多种认证方式：微信、QQ、短信、一健上网
（四）站点消息推送“因地制宜”，二次问候提升游客温馨感受，实现高铁WiFi-动车WiFi广告增值营销
当游客接入高铁-动车才茂技术无线Wi-Fi系统时，推送我们近期主题活动等信息，实现细致化的定向营销，提升铁路营业能力；
（五）上网行为管理
1、网站的管控。可以管理客户对网站的访问：允许客户访问哪些网站，不允许访问哪些网站。
2、上下载的管控：可以管理客户的下载行为：允许客户下载哪些网站内容，或者不允许客户下载哪些网站内容；允许客户支持用哪些工具下载，或者不允许客户使用哪些工具下载。
可以管理客户的上传行为：允许客户上传内容或者不允许客户上传内容；允许客户支持用哪些工具上传，或者不允许客户使用哪些工具上传。
3、流量控制：可以设置某个或者某群客户的上网时间，可以设置某个或者某群客户的最大访问流量，并可针对每一台设备或自定义组进行带宽、流量分配。
4、信息跟踪：可以通过Mac地址跟踪查询客户发贴内容。
5、如影随形：可以通过设置，用户在浏览网页时、页面都会跟随设定的广告条幅。
6、精准推送：可以通过设定进行准确的地域广告投放。
7、WIFI嗅探：嗅探各种终端手机设备的MAC信息，上报到平台分析统计。且符合公安部的审计对接数据。
通过厦门才茂高端车载路由营销系统，不仅可以实现数据的传输，GPS的定位，WiFi的覆盖，还可以实现广告的智能营销功能。
才茂wifi系统提供的微信认证、短信认证、微博认证、portal认证等，在用户连接wifi后，工程实施商可以收集接入用户的各种信息。信息包含但不限于手机号码、微信号、微博号，手机MAC地址、手机操作系统、手机应用软件等等信息。工程实施商可以利用获得信息wifi把用户和商户强关联起来，为二次营销或者多次营销做好铺垫。

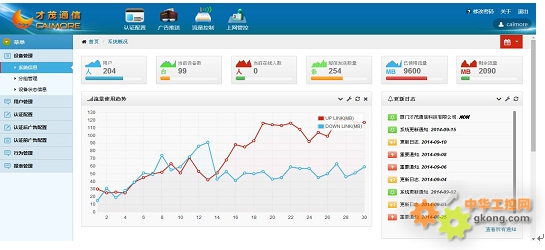

才茂WIFI系统提供完善的营销推广工具，才茂WIFI后台管理系统，提供对接入用户手机号码的查询和报表，对访问网站的统计和报表，对广告点击数量统计和报表，对网站总访问量的统计和报表，对WiFi嗅探到的数据进行统计和输出报表。
才茂WIFI系统后台可以提供完善的各种报表，这些报表可以通过柱状图、饼状图显示，或者EXEL、PDF文件输出。
第三部分：方案价值
1. 贴合客户需求定制方案
产品深入场景定制、多种功能高度集成，产品符合铁总153文件；
提供兼容有线、无线桥接的统一产品，灵活多样的组网部署方式适合高铁环境；
支持中央服务器到单车服务器的内容自动同步，引导用户到最优单车服务器访问，提升用户体验。
2. 内置功能丰富，保障用户体验
内置媒体服务器和存储满足乘客车内娱乐需求；
丰富的链路负载和带宽管理功能保障用户体验；
全面的安全防护措施保护网络和数据安全。
3. 保障盈利保障运维
丰富的用户认证广告营销平台，为盈利提供强有力的支撑；
全面的数据统计和分析，为广告营销提供决策依据；
相关硬件设备实现“零配置”；
提供上网内容管控、审计，满足公安部公共场所安全上网审查要求。
第四部分 核心产品
才茂高端车载路由，是专业为高铁-动车-大巴-公交等移动车辆设计的一套完善的WiFi覆盖运营系统。
产品主要功能：
1、 内置2路4G全网通模块,双模同时在线,可以自由切换，也可以带宽叠加，保证用户在使用过程中，流畅使用。
2、同时支持2.4G跟5.8G双SSID-WiFi接入。
3、 支持最大2T固态硬盘或最大10T机械硬盘的大容量存储。
4、 支持WEB、CLI、SSH、平台多种参数管理方式,本地、远程、平台固件和补丁升级。
5、支持WEB 配置保存和恢复，实现参数的备份和批量设备的快速配置
6、智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。
产品特色特性：
1、支持双SIM卡同时在线，可以自由切换网络，同时支持带宽叠加。
2、双WiFi频段：支持2.4G跟5.8G双SSID同时输出。
3、单频支持同时150个用户接入，双频支持同时300个用户接入。
4、具备WiFi嗅探功能，嗅探终端的MAC上报到平台分析统计。
5、业内第一家实现双活路模式，对局域网LAN端口划分，哪几个端口走有线网络，哪几个端口走4G网络，同时时时监测双链路的网络情况，一条网络链路出现故障会全部切换到另一条链路去。
5、支持符合国家强制规定的上网行为管理功能。
6、站点更新功能，车辆到达站点利用站点的wifi进行更新多媒体资源，节省4G流量，也加快更新速度，支持断点续传功能。
7、支持作为PPP服务器，多种认证方式，支持双向认证。
才茂高端车载路由已通过的检测与认证证书：
方案总结
才茂高端车载路由高铁WiFi-动车WiFi系统，成功帮助铁路部解决在WiFi运营过程中碰到的问题，提升铁道部的服务质量。
