发布日期：2023/3/23

 一、简述

    自公共自行车租赁项目在中国大陆推广以来，自行车租赁的产业链也随着发展起来。借着物联网产业的蓬勃发展，自行车租赁管理系统应用无线通讯设备也越来越广泛。常见的自行车租赁系统通常由租赁管理中心、城市管理中心、租赁点以及用户IC卡组成。在整个租赁系统中，租赁点的良好有序运营关乎着整个自行车租赁运作的效率高低。

二、市场趋势

1、自行车租赁系统介绍
    自公共自行车租赁项目在中国大陆推广以来，自行车租赁的产业链也随着发展起来。借着物联网产业的蓬勃发展，自行车租赁管理系统应用无线通讯设备也越来越广泛。常见的自行车租赁系统通常由租赁管理中心、城市管理中心、租赁点以及用户IC卡组成。在整个租赁系统中，租赁点的良好有序运营关乎着整个自行车租赁运作的效率高低。

2、自行车租赁站点管理器

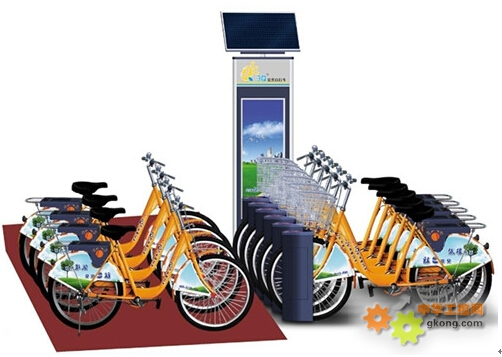

    自杭州市率先引进城市公共自行车项目以来，截止2013年底国内已有超过60个城市启动了公共自行车租赁项目。而在越来越多的国内城市加入到公共自行车运营的阵营中时，自行车租赁管理系统也得到了广泛的使用和普及。通常，自行车租赁点由租赁站管理器、停车桩和自行车组成。租车人通过用户IC卡在停车桩上刷卡实现租车还车，而参与数据中转和传输的则是租赁站中的站点管理器。

3、无线视频监控与租赁站点管理
    众所周知，无线视频监控由于受到带宽、资费、传输距离等因素制约，在3G蓬勃发展的时代并未被市场广泛认可，令人遗憾。而2013年底工信部4G牌照发放后，随着三大运营商对4G基站铺设力度的加大，4G网络已经开始在许多行业如安防行业中得到应用并为其带来变化。
    过去自行车租赁站点往往采用有线网络布线的方式实现管理数字化，但往往出拉光纤工程量大、时间长、成本高、维护困难等问题。基于4G在安防行业的发展以及无线视频监控系统的发展，自行车租赁站点管理也陆续通过4G实现城市自行车租赁远程监控调度管理。

三、需求分析

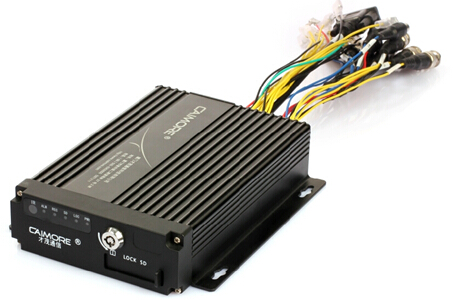

    根据已经运行的自行车租赁站点来看，自行车租赁站点管理器通常需要担负广告数据输出、用户IC卡数据交换、租赁点车辆数据管理、GPS定位、人员对讲及报警预警等多种必备或扩展功能。因此站点管理器通常都内置了GPRS/3G无线通信模块（或无线路由器）以及具备数据透传功能的DTU设备，而担负站点监控的无线视频传输设备则采用另外单独部署的方式。由于单独部署不仅占用空间浪费成本，相对于后期的设备维护和数据采集应用也有诸多不利，因此市场上急需一种即能满足4G无线视频监控需求又能同时兼容I/O控制外设、外接TCP/UDP透传DTU的设备。基于此，厦门才茂研发出新款的CM530-6XX系列4G无线视频监控设备。它不仅能够满足无线视频监控需求同时还能兼容DTU设备和GPS、报警及对讲等多种外设。

四、方案说明

本方案分为5个部分实现。包括前端数据采集、无线数据传输、无线视频监控、后台业务运营管理系统以及无线视频监控平台。租赁管理部门只需要在各个租赁点安装一台厦门才茂通信--CM530-6XX系列设备，就能够完成设备对接、数据采集、视频监控及业务运维的功能。

1.接口丰富使用灵活。CM530-6XX兼容多种外设，使用部门不仅可以根据需要通过以太网接口（路由器功能）连接租赁点管理器，或者通过串口RS232接口（DTU功能）连接租赁点管理器，或者通过RS485接口（DTU功能）连接租赁点管理器，或者连接摄像头实现视频监控（视频监控功能），或者连接包括GPS、语音对讲和报警等多种I/O接口设备。

2.安装便捷节约成本。由于CM530-6XX体积小巧功能丰富，无线拉光纤，接上数据线，接上电源，直接就可以实现工程上的，施工简单、建设周期短，建设成本低。对于已经投入使用的自行车租赁点可以直接安装在租赁站点管理器中，不需要重新更换昂贵的站点管理器。而对于新建的租赁点，安装前内置于租赁管理器中不仅可以解决含视频监控的多种需求而且实现内置节约空间，利于后期维护，极大的节约了成本。

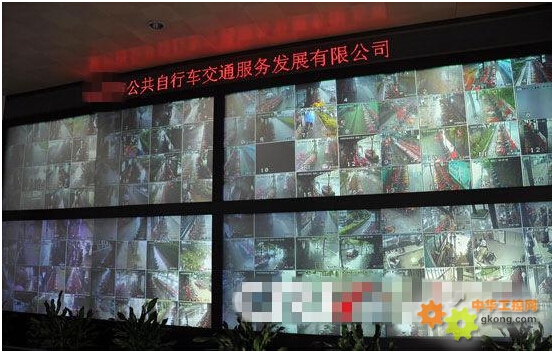

3.后台软件功能强大。CM530-6XX通过公司自主研发的视频监控平台软件进行操作，可实现租赁点的视频实时监控、回放、录像、抓拍、存储等功能，租赁管理部门的管理人员可以通过手机、平板、PC和本地监控等多种终端输出设备实现即时查看；同时利用才茂公司的SNMP设备管理平台，可以实现对所有设备远程配置，远程升级，远程监控等；同时利用才茂的以太网通信，RS485通信接口，RS232接口，把租赁站的的各种业务信息传送到自行车租赁管理后台，实现对租赁业务的运维。CM530-6XX系列设备，同时支持3G网络或4G网络。

4.caimore---无线视频监控设备支持实时视频监控，可以需要观看时，可以通过无线实时调出视频监控画面，查看需要查看的地方情况；平时不观看时，不产生数量流量，节约客户通信费用；设备自带TF卡存储或者2T(2000G)硬盘存储，可以存储超过3个月以上的的视频录像，平时视频存储到到TF卡或者硬盘中，需要观看是可以远程调出历史数据查看。

5.合理调配保护运营。通过CM530-6XX视频设备，管理部门可以实现实时监控租赁点，合理调配资源。对于无车可租和车辆充足的租赁点实施资源调配，合理利用。对于租赁点中出现的租赁设备人为损坏、车辆破坏、车辆丢失、私自上锁等现象起到预防、制止和杜绝的作用。同时，通过这套系统能够合理调配人手，避免出现管理员即清洁员、保安，管理员疲于奔命等现象，达到资源最大化。

6.自主运营提高效率。运营管理部门不再需要通过层层申请审批、盖章同意等办公程序从当地公安派出所等主管部门调阅视频资料，即节约了时间也提高了效率。

五、拓扑图
