天然气管网5G/4G无线监控组网方案

发布日期:2025/6/28

背景

随着能源结构的变化以及环保要求天然气的应用迅速增长,而天然气管道作为供应枢纽,一旦发生事故,如出现泄漏,管道破裂等情况,则会对社会和用户产生巨大的影响。采用目前应用广泛的GPRS/5G/4G网络,可对各个枢纽点的天然气浓度、气量、压力、温度等系列参数进行远程无线实时监测、控制、报警、故障诊断和排除的功能。

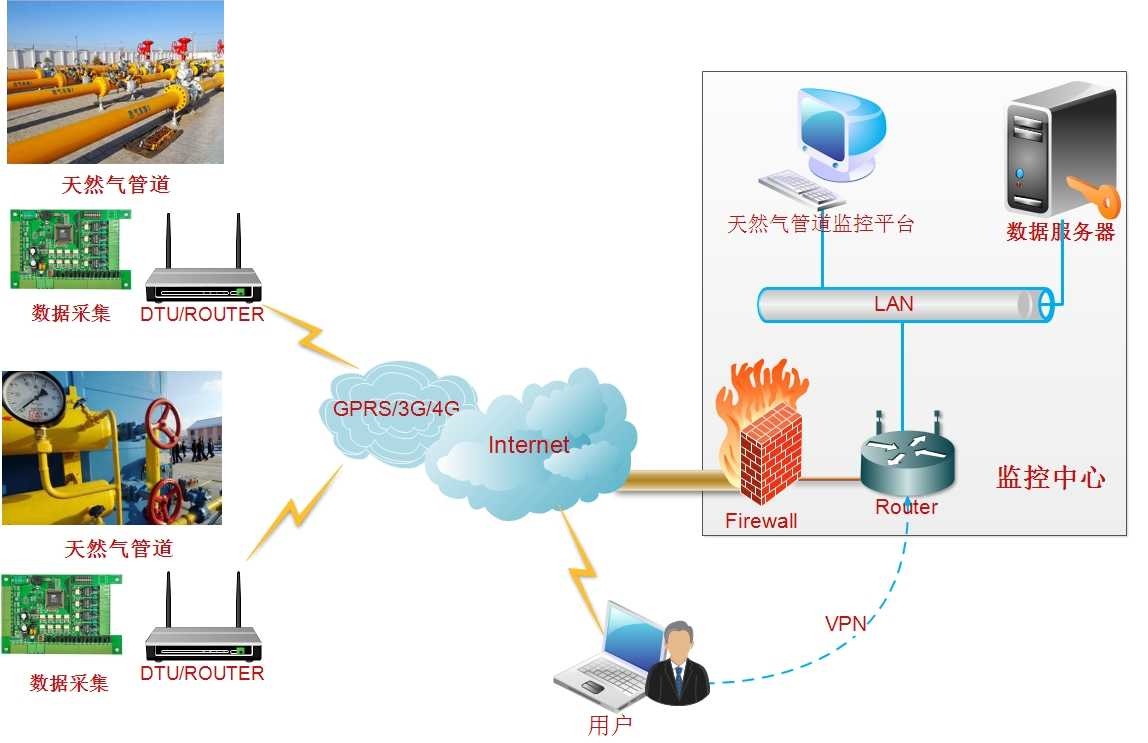

系统结构图

系统概述

采集控制RTU将管道压力、流量、温度等参数采集后通过与爱陆通GPRS/5G/4G设备将数据发送到监控中心,监控中心根据管道参数的情况进行相应的操作,实现了各枢纽管道的远程集中监测和管理。

A.终端:前端一般由多种天然气仪表、采集控制RTU组成。

B.通信:采集控制RTU直接与爱陆通无线DTU/路由器进行连接,组建与监控中心的互通网络。

C.后台:天然气管道监控中心通过互联网实时了解前端管道数据信息,进而采取相应的远程控制和操作。

系统特点及优势

解决了管道线路长,地点偏僻且分散难以现场监控和维护的难处;高规格工业级性能,可应对各地极端天气和气候的影响;大大提高了管道检测的实效性,基本杜绝了大事件的发生;可远程配置和修改无线设备的工作参数,让整个系统灵活高效。

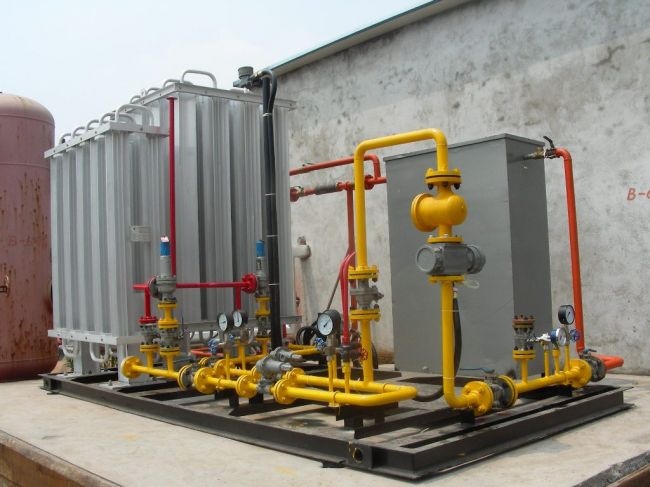

相关产品及现场实图

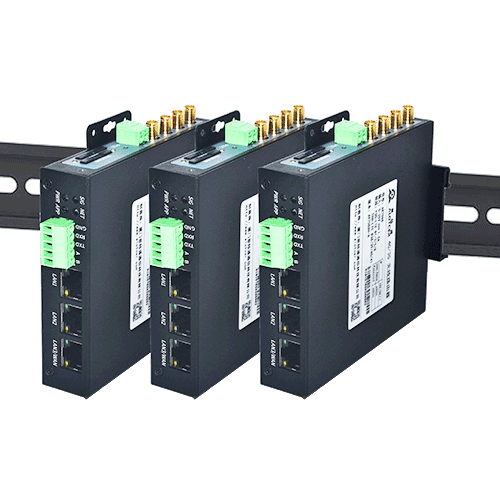

爱陆通三口AR7088H(立式导轨)工业路由器

支持SA/NSA双模5G,提供4G/5G全网通高速网络服务

三网口、双串口、双卡双待、WIFI、GPS/北斗定位和通信、Lora,巴掌大小导轨安装
支持双卡双待+有线宽带三通道智能冗余备份,让通信安全可靠
支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP/OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义,包括设备名称、型号,恢复出厂后不丢失
支持爱陆通远程运维云,能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台,可远程对设备进行查看、配置、升级等运维工作,10K+容量
电力级高规格软硬件方案,独立强大的MCU处理器,多级别看门狗防护,永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足5~35VDC宽压,-40~+80ºC抗寒耐高温、防干扰,24小时全天候运行
