　　摘要：本文提供了一种基于WCDMA 3G网络的图像监控系统设计原理和实现方案，简要介绍了WCDMA 技术的基本知识，描述了WCDMA无线传输应用于图像监控系统的实现方法。通过实际应用，获得了理想的效果.
　　关键词：WCDMA ；HSDPA/HSUPA;3G;3G ROUTER；Internet；视频监控；
一、WCDMA简介
　　WCDMA是一种由3GPP具体制定的，基于GSM MAP核心网，UTRAN（UMTS陆地无线接入网）为无线接口的第三代移动通信系统。目前WCDMA有Release 99、Release 4、Release 5、Release 6等版本。WCDMA全名是Wideband CDMA，中文译名为“宽带分码多工存取”，WCDMA是无线的宽带通讯。它可支持384Kbps到7.2Mbps不等的数据传输速率。
二、需求分析
　　考风考纪是保证国家各项考试顺利进行的前提。考场建有监控系统，是利用信息技术加强考务建设。它推动了考风考纪建设，提高了考试管理水平，使全国教育统一考试更加公平、公正。 网上巡考是招生考试的一大进步，将使考试更加公平、公正。网上巡考加大了考试监控的范围和加强了监控的力度。网上巡考中的巡考人员远远超出了传统巡考中考场的巡考员，通过网络监控，省市招生办、各级教育行政部门以及政府部门领导都可以成为考试的巡考员。网上巡考的监督系统，不仅是对考生的考试监督，也是对监考人员的现场监督。另外，网上巡考及时、迅速地反映现场实况，将有利于招考部门准确地把握考场动向，能够处理好考场的各种突发情况。考场的3G WCDMA无线网络视频监控系统不仅反映了考场的管理水平，更有利于对考场的规范管理。
三、考察监控方案

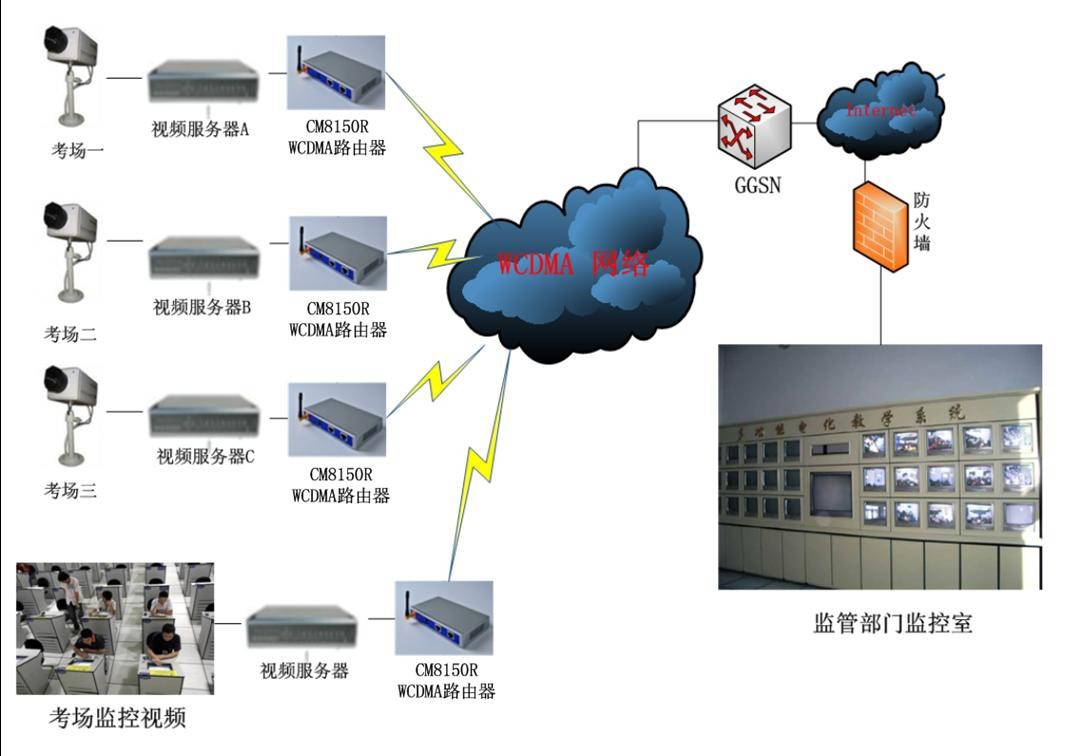

　　针对我司的设备，下面为客户提供两种解决方案 1：方案一构成 方案一由摄像头、视频服务器、厦门才茂CM8150G WCDMA无线路由器以及中心监控室构成： 系统一由监控中心，CM8150R WCDMA路由器，视频服务器以及摄像头组成：

网络拓扑图：一

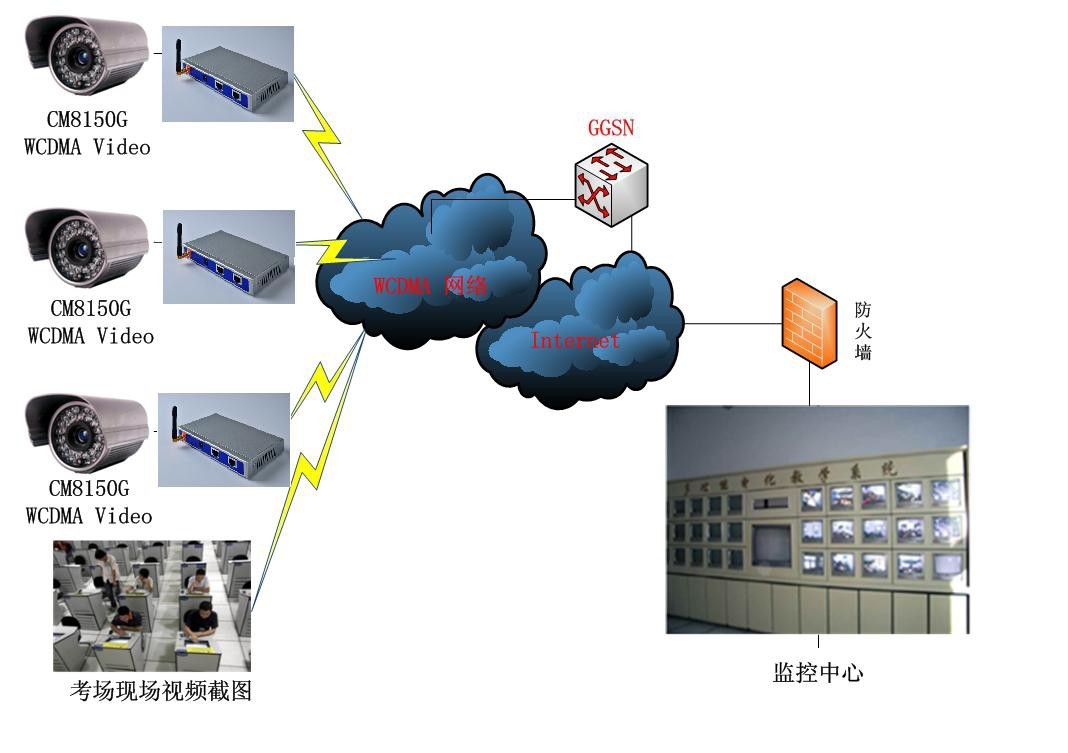

2：方案二构成 方案二由IP摄像头、厦门才茂CM8150G无线路由器以及中心监控室构成：

网络拓扑图：二 1）视频服务器或者IP摄像头的选择 根据各考场的环境以及需求选择不同品牌的视频服务器或者IP摄像头。 2）无线传输采用厦门才茂的CM8150R 3G路由器
