发布日期：2022/1/25

    混凝土搅拌站是机电一体化的典型产品，是将骨料、水泥、粉煤灰、水、外加剂等物料按混凝土配方进行计量，然后经搅拌机搅拌成合格混凝土的成套设备。随着大型基础设施的大规模建设，对混凝土搅拌设备的需求越来越大，要求越来越高，该设备的技术性能直接影响着工程质量和使用寿命。


　　目前设备故障的排除、维护，大多依靠制造商在各地设立的服务部门来完成，或者由企业员工到现场服务。这不仅会增加制造商的售后服务成本，而且大大影响设备用户的生产进度。随着网络信息技术的飞速发展，将网络技术融入混凝土搅拌设备的维护之中成为必然。四信通信推出基于PLC、无线通信技术的混凝土搅拌设备远程维护系统，使技术人员在远离生产现场情况下，实时、专业地对搅拌设备进行远程诊断、预警、维护。
　　

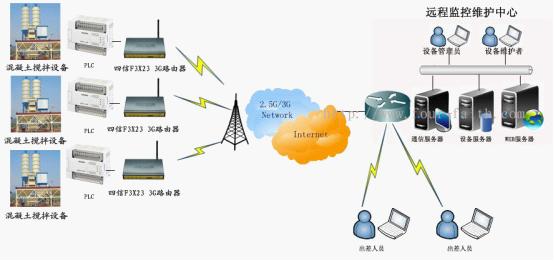

    系统设计概述：混凝土搅拌站系统是由PLC、四信3G路由器（F3X23）及监控中心等组成。





    1.现场设备：混凝土搅拌设备远程监控系统现场由多种设备构成，这些设备的运行及状态将通过内置的一个或多个以太网PLC进行采集、监控。四信3G路由器（F3X23）以太网接口，与现场一个或多个以太网PLC无线相连（或与路由器以太网接口有线相连），构建混凝土搅拌设备现场网络。四信3G路由器可通过PLC输出供电，接上电后自动连接网络，并与混凝土搅拌设备监控中心进行无线连接，上传现场设备数据，接收监控中心的数据传输指令和管理配置指令,完成数据传输和控制任务。

   2.混凝土搅拌设备远程监控中心：混凝土搅拌设备远程监控中心包含了企业的全部核心应用。其一般由有线网络接入（带有公网IP地址）、支持VPN接入的防火墙、企业应用服务器群，及维护人员组成。作为管理人员可通过人工方式，或企业已有的应用服务，对远端的混凝土搅拌设备进行维护或监控。

   3.混凝土搅拌维护人员：维护人员可实时与到远程的客户支持中。维护工程师可以由GPRS网络通过四信3G路由器无线连接厂家监控中心，与客户现场的设备建立连接，实时在线维护。

    产品链接：四信3G路由器（F3X23）
　　
    F3X23 路由器是一种物联网无线通信终端，包含3G路由器与2.5G路由器，利用公用无线网络为用户提供无线长距离数据传输功能。
　　
　　该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232（或RS485/RS422）和以太网接口，可同时连接串口设备和以太网设备，实现数据透明传输和路由功能。
