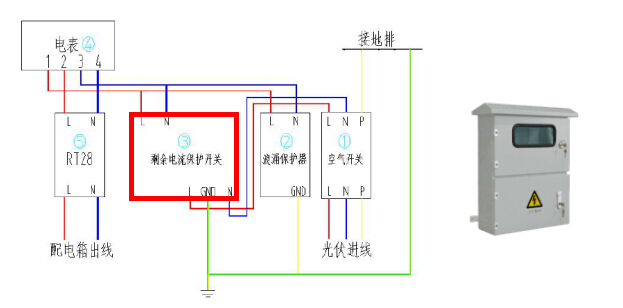

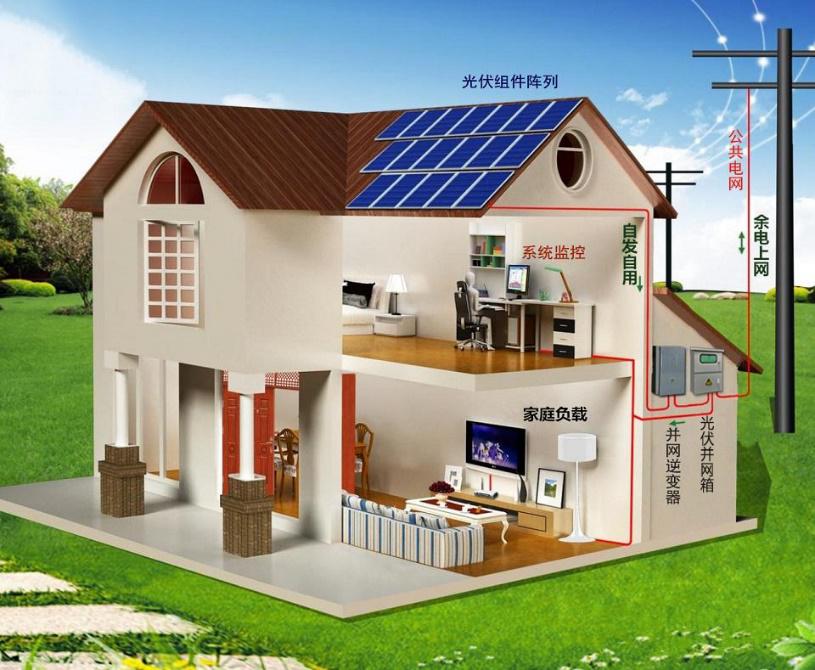

近年来，随着光伏行业日益增长的需求。光伏并网箱主要用于分布式光伏电站项目的并网保护，一般接在家用光伏逆变器出线端，对整个线路进行过欠压、过流、短路、漏电保护，同时内置计量电表对光伏并网电能进行计量。根据国家电网分布式光伏并网管理办法，并网箱是户用光伏电站的必须配置，主要起到线路电气保护，电能计量以及过欠压保护三大作用，线路示意图如下：

XHB-PHAC-001光伏并网箱功能特点：
1、 失压跳闸，检有压合闸：内置并网用重合闸开关，能够检测线路电圧进行过欠压保护，在微型断路器基础上增加了失压跳闸，有压合闸，延时合闸的功能，支持户用发电系统的孤岛保护，符合国家电网要求。
过欠压保护：170V-270V（5V）
动作时间：分闸<0.2s，合闸<0.3s
自复位合闸延时：60s
额定电压：230V
额定电流：最大63A
级数：2P/3P/4P
2、线路保护：箱体可对线路过流、短路、漏电保护及电源防雷保护，同时具备自动重合闸功能，对安装在户外的并网点，尤其是扶贫项目，大大节省了人工维护工作。
3、电能计量：并网箱留下了安装国网表的空间，可根据用户需求安装电表计量并网电能。


核心部件及结构图
1、光伏并网箱可内置三款过欠压保护器，XHB-APS/2-32A、XHB-RCAR S100、XHB-APS/3，分别满足单相、三相配电环境，同时对线路进行可靠的保护。

电压检测精度高达0.2%（5V以内）
失压跳闸、回复供电自动合闸
快速分合闸迅速，电子式及断路器两类，分段能力强
恢复供电后合闸动作可设置延时
导轨式安装，体积小巧、便于施工

2、全镀锌板箱体、结构紧凑、IP45强度更可靠，内部接线工艺精湛，配置有国网认证的双向计量电表、防雷器及开关附件，整个箱体双开门设置，观察视窗，美观大气。


       光伏并网箱选型指南：

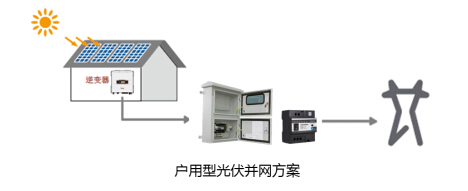

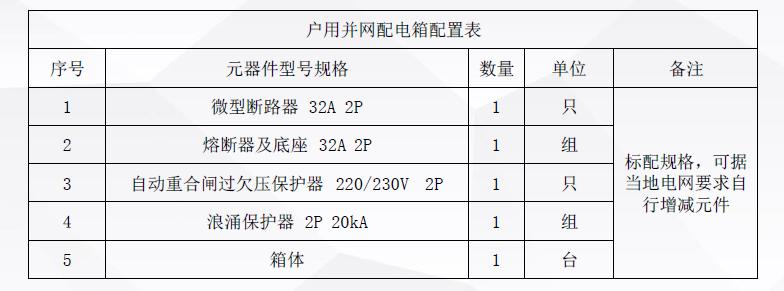

1、 户用项目，单相/三相，功率<10KW

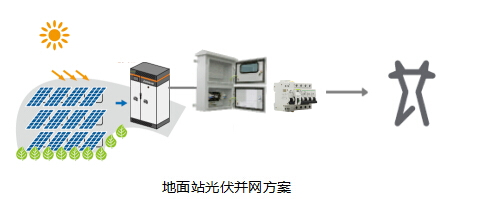

2、 地面站项目/大型商用项目，三相，功率<20KW



3、核心部件对并网断路器选型指南：
分布式电源并网点应安装易操作、具有明显开断指示、具备开断故障电流能力的断路器。断路器可选用微型、塑壳式或万能断路器，根据短路电流水平选择设备开断能力，并应留有一定裕度，应具备电源端与负荷端反接能力。专用开关应具备失压跳闸及低电压闭锁合闸功能，失压跳闸定值宜整定为20%UN 、10 秒，检有压定值宜整定为大于85%UN。
分布式电源以380/220V 电压等级接入公共电网时，并网点和公共连接点的断路器应具备短路速断、延时保护功能和分励脱扣、失压跳闸及低压闭锁合闸等功能，同时应配置剩余电流保护。


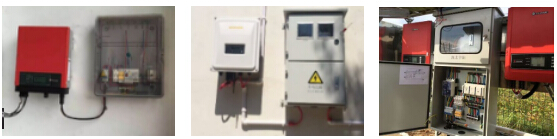

应用案例
产品获得12个省光伏入围选型，列入安徽、江西、湖北、江苏、吉林等地光伏成套企业技术标准。重点项目：合肥阳光电源光伏扶贫项目、南京中环自动化、南通沃太能源户用光伏项目。
