  上海嘉智电器有限公司                     李庆春 摘  要：在介绍电子数片机的工艺功能和商业价值的基础上，重点讨论台达机电产品在电子数片机上的解决方案。 关键词：数片机 定时器 PLC
1引言     由于GMP认证对制药机械行业的影响，近一两年来国内用户对设备的采购量出现了严重 的萎缩，以至于摆在制药设备制造商面前的生存问题相当残酷，是等待市场的再度崛起还是另找出路，显然大浪淘沙不进则退，商家为了生机有的去涉足其他行业，有的去开拓国外的市场，但所有的一切的实现都将面临一个问题——如何来吸引你的客户。本文结合我司在药机行业的一点经验，浅谈以下台达自动化产品在电子数片机上的成功应用。
2数片机的机构及工作原理 2.1 什么是数片机     数片机是医药与保健品片剂（片剂，胶囊，丸剂）后包装工艺的数粒和灌瓶专用设备。数片机是医药与保健品片剂后包装工艺流程技术含量最高和商业价值最高的包装机械。数片机的数片速度、数片精度、片型规格、废片剔除、甚至数片硬度等等技术指标以及FDA(美国食品与药品管理局)认证体系保证设计等等确定数片机的商业价值。一套美国、德国、英国或意大利的世界名牌高速智能化电子数片机可以商务报价到上百万元。     电子数片罐装线采用先进的PLC可编程控制技术，集数字技术、现代传感技术、微机控制技术、网络技术于一体，实现人机对话界面，操作方便可靠。自动完成理瓶、计数、灌装、输瓶等工序，广泛适用于医药、化工、食品行业的药片、丸、粒、软硬胶囊及特形片的灌装。     本项目电子数片机分单通道、双通道、多通道几种。每个通道一般由8组光电关开组成，每罐装一瓶药品由一个通道完成。因此为提高产量，可将机器开发成单头或多头机型，但原理是一致的，都由图1所示几部分组成：电磁震动送料装置、气动关门装置、自动数片系统、集中监控和分拣系统。

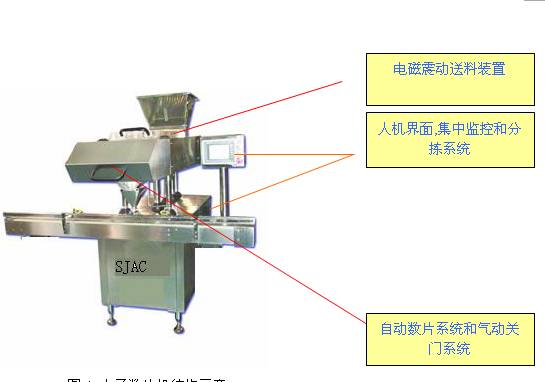

  图1 电子数片机结构示意
2.2 送料装置 系统自动工作后，首先通过光电判断预装瓶子的位置是否正确。当一切信号无误后，震动送料系统会在接受启动信号后，自行启动。震动系统分为三级：一级为震动排料，二为缓动送料，三级为分通道送料料分装。经过三级调整，以达到落料均匀、数粒准确、适应性强。
2.3 自动数片和关门系统     当药片下落过程中通过数片光电开关时，自动数片系统会将信号送到分拣系统(PLC)中，然后PLC会根据用户设定的罐装数量来控制气缸的快速动作，实现实时关门，以达到精确罐装的目的，提高系统的稳定性和精确性。
2.4 集中监控和分拣系统     所有数片机的参数和运转情况，都将通过监控系统――台达人机界面来巡检其工作状况。包括气缸动作时间、自动数片系统的正常与否都将一目了然。
