在做温度控制时经常需要将温度进行分段曲线控制，这种控制一般使用带30段（也有60段）温度曲线功能的温控表实现，1路温度用1块带编程功能的温控表，20路用20块温控表。这种方式成本比较高，如果用PLC编程来实现温度曲线则编程比较复杂。
海为PLC提供了一条TTC（温度曲线控制指令）可以很方便实现任意段温度曲线的生成，配合FTC（模糊温度控制）轻松实现多路多段曲线温度控制。
下面用一个实际项目介绍一下这个用法：20路温度每路用12段曲线控制
以第一路温度控制为说明：
12段温度曲线是：
第1段：从30°到800°升温，时间60分钟
第2段：从800°到800°保温，时间20分钟
第3段：从800°到790°降温，时间30分钟
第4段：从790°到775°降温，时间30分钟
第5段：从775°到755°降温，时间45分钟
第6段：从755°到700°降温，时间30分钟
第7段：从700°到650°降温，时间30分钟
第8段：从650°到600°降温，时间30分钟
第9段：从600°到550°降温，时间30分钟
第10段：从550°到450°降温，时间30分钟
第11段：从450°到350°降温，时间30分钟
第12段：从350°到30°降温，时间60分钟
建立一个“第1路12段温度曲线”初始寄存器值表，将这12段温度曲线（每段曲线用3个寄存器，共用36个寄存器）存放进去，占用V1000-V1035这36个停电保持寄存器，初始寄存器值表中的值会在程序下载时自动一起下载到PLC。
因为FTC指令PV（测量值）/SV（设定值）是0.1度精度的单位，所以30°到800°表示为300到8000，其他段依此类推，TTC指令的时间是以秒为单位，所以60分钟表示为3600秒，TTC指令内部是以时间中断自动计算，所以TTC生成的曲线精度与程序的扫描周期大小无关。
“第1路12段温度曲线”初始寄存器值表如下：
第1段：V1000=300，V1001=8000，V1002=3600（时间秒）
第2段：V1003=8000，V1004=8000，V1005=3600（时间秒）
第3段：V1006=8000，V1007=7900，V1008=3600（时间秒）
第4段：V1009=7900，V1010=7750，V1011=3600（时间秒）
第5段：V1012=7750，V1013=7550，V1014=3600（时间秒）
第6段：V1015=7550，V1016=7000，V1017=3600（时间秒）
第7段：V1018=7000，V1019=6500，V1020=3600（时间秒）
第8段：V1021=6500，V1022=6000，V1023=3600（时间秒）
第9段：V1024=6000，V1025=5500，V1026=3600（时间秒）
第10段：V1027=5500，V1028=4500，V1029=3600（时间秒）
第11段：V1030=4500，V1031=3500，V1032=3600（时间秒）
第12段：V1033=3500，V1034=300，V1035=3600（时间秒）
如图：
依次建立第2到第20路温度的12段曲线对应的初始寄存器值表。

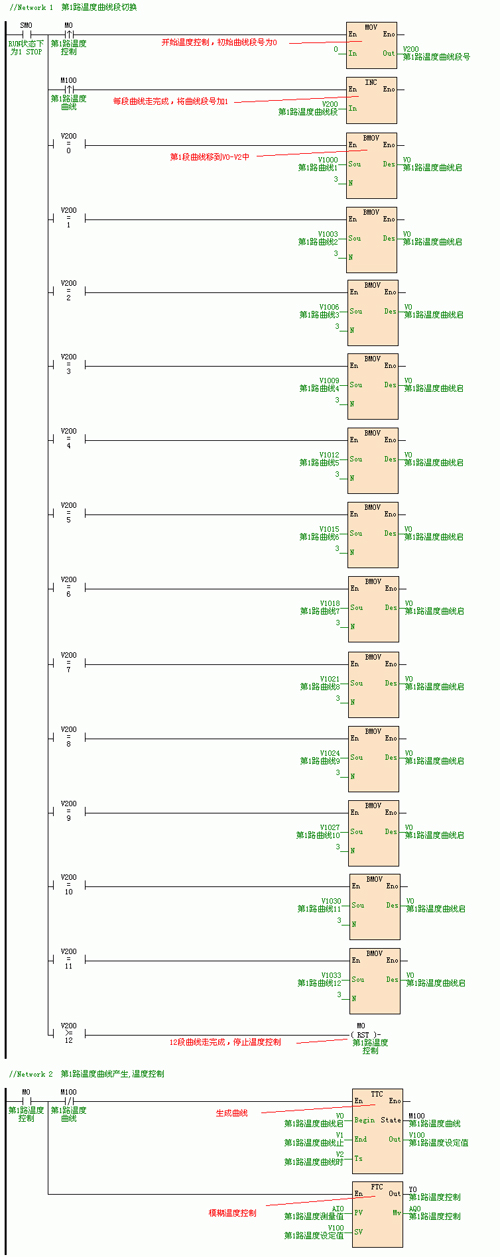

其中第一路温度12段曲线控制的源程序如下：（其他19路以此类推，每路2个网络完成）
