发布日期：2025/5/8

摘  要：综合应用台达触摸屏Screen Editor强大的元件和宏指令功能，实现PC组态软件才具有的一些高级数据处理功能
关键字： 宏指令   指针   历史数据

1 引言
    本文是一篇针对台达触摸屏功能的高级使用说明，目的是实现存储到U盘或者内部RAM
上的历史数据的读取，并可以对这些历史数据做简单的查询。本文并没有做很复杂的查询，意在对使用者提供一种思路，抛砖引玉，对实际应用留有很大的空间供使用者发挥。
2 基础知识准备
    历史数据的取出：需要用GETHISTORY指令，句型如下：
    V1 = GETHISTORY (V2, V3, V4, V5, V6)
    V1-----表示存入资料长度内部存储器
    V2-----内部存储器,常数 历史缓冲区编号
    V3-----内部存储器,常数 读取起始取点位置
    V4-----内部存储器,常数 读取点数
    V5-----内部存储器,PLC 数据存入位置
    V6-----内部存储器,常数 读取数据型态（0:资料,1:时间,2:时间跟数据）
    指针：间接寻址缓存器区 （R/W）: *$
    Word access：   *$n (n： 0~65535)
    间接寻址是寻址到内部缓存器区。先由$n取出地址，再取此地址内存的值。
    *$n =

    例如，$n = m；$m = X；则 *$n = X。 (m 不可超出 65535)
3数据查询的实现
3.1设计思路
    本例想要实现这样的功能，设置内部的一个寄存器$100每隔1分钟采集一次数据，采集到15笔后停止，把数据及采集的时间存储到内部的RAM。然后通过GETHISTORY把这15笔数据读取到$200开始的寄存器区，按照用户输入的时间段进行查询。比如查询2006/11/30 10:56～2006/11/30 10:58的数据，将符合条件的查询结果存储到$20000开始的寄存器区。
3.2地址分配表

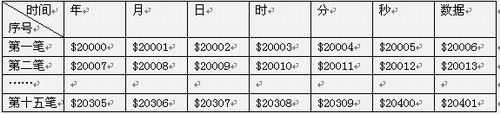

    表1历史数据取出后的存储地址



    表2查询时间起始输入地址


    表3查询时间停止输入地址


     表4查询时间起始指针


    表5查询时间停止指针


    表6控制及标志地址


    表7查询完毕显示结果数据地址


3.3程序流程图（图1）

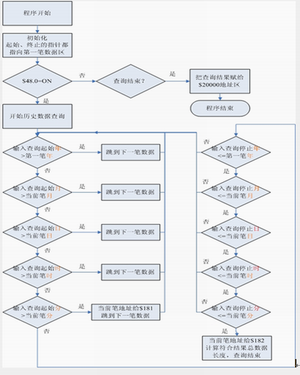

                               图1 程序流程图
3.4程序的实现

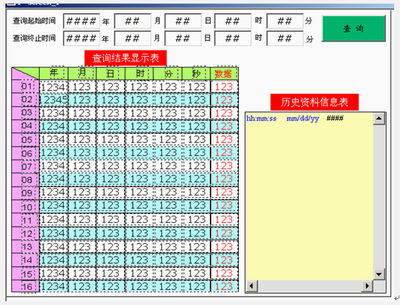

    （1）页面设置

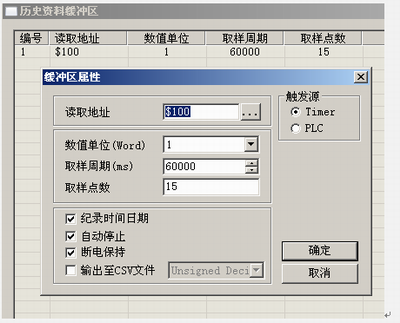

    （2）历史缓冲区设置

    （3）历史数据读取宏程序

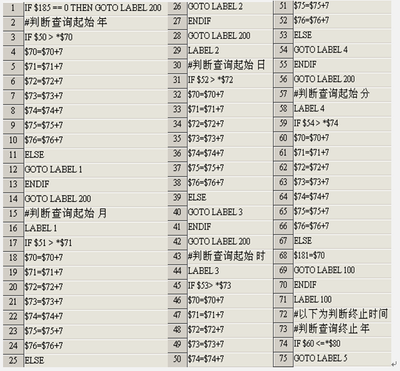

    （4）查询判断宏程序

    （5）将结果赋值显示宏程序

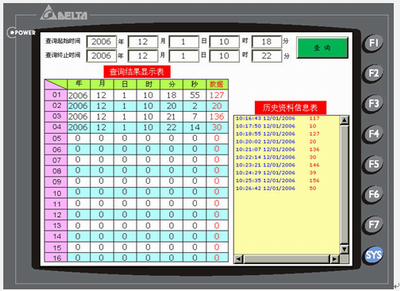

3.5执行结果

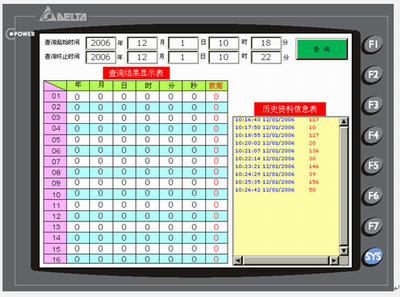

    显示【历史资料信息表】中已经采集到了10笔数据

    设置查询的开始时间是2006/12/1 10:18，结束时间是2006/12/1 10:22
得到的查询结果显示在【查询结果显示表】中

4 结束语
    本例是台达触摸屏Screen Editor强大的元件和宏指令功能综合的体现，可以看到，如果能够活用软件，Screen Editor同样能够实现PC组态软件才具有的一些高级功能。
