项目介绍

风能作为可再生的清洁能源，在我国的能源战略宏图中，日渐成为新能源建设的重点之一。国家也推出若干鼓励政策，积极推进风力发电产业的进展。但是大规模的风电场集中建设，不仅给风电公司的运营管理带来困难，也给电网的调度带来很多问题：

1）无法掌握风场的运行情况：一个地区建设多个风电场，但每个风场内风机数量不仅较多，而且生产厂商不尽相同，造成企业运营维护成本较高。

2）选址偏僻，环境恶劣：工作人员需要前去现场进行故障查询和检查，导致企业无法及时进行故障排查。 3）风电并网困难：风电场一般处于电网末端，远离用电负荷中心，大容量的风电需要经过长距离的电网传输。风电的不确定性和对电能质量的影响使得风电接入电网造成困难。

针对上述问题，某公司研发了一套风电场远方监控系统，可以对分布在不同地区风电场的风力发电机组及场内变电站的设备运行情况及生产运行数据进行实时采集和监控，使监控中心能够及时准确地了解各风电场的生产运行状况。Moxa嵌入式计算机DA-681在通讯部分扮演着非常重要的角色。

系统需求

• 该系统需要将子风场的风机数据与主站的监控系统进行连接，且主站和子站间的信息通讯采用标准的IEC 61850协议。
• 主站设备连接四个子风场，采用双网冗余的通讯方式将采集的数据传送至主控中心，并起到各个风场数据隔离的作用。
• 子站设备需采集风场变电站综合自动化（1-2网口）、故障录波（2网口）、风场采集系统等子系统的数据。
• 适应风场恶劣的气候条件，产品需具备高可靠性和高稳定性。

Moxa解决方案

在风电场远方监控系统中，客户经过选型和测试，最终选用了Moxa的DA-681嵌入式计算机作为主站和子站的通讯设备。DA-681是专为电力应用而特别设计的嵌入式计算机，其采用 Intel x86处理器， 6个以太网口，4个光隔RS-232串口和8个光隔RS-485串口。在这个应用中，客户在主站放置一台DA681，其中四个网口通向四个子站连接子站的DA-681。在子站里，与各个子系统的连接也需要大量的网口，DA-681恰好满足现场对于网口数量的需求。

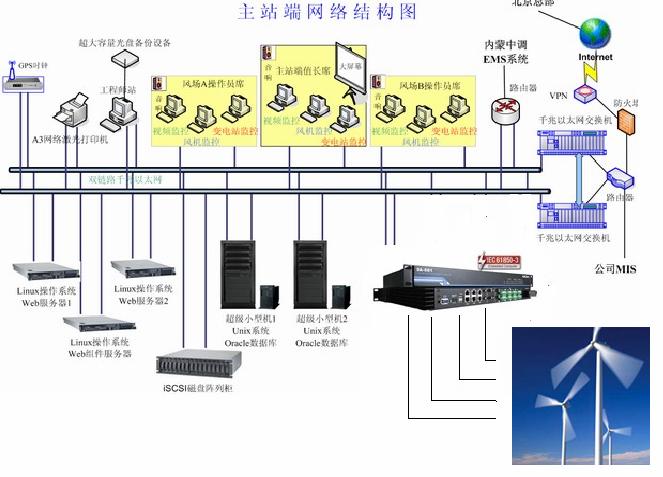

系统配置图

DA-681作为一款嵌入式计算机，其具备强大的协议转换能力。IEC61850技术是数字化变电站的核心技术之一，是数字化变电站的信息描述方法和通信协议。在这个应用中，DA-681可以将现场不同设备的通讯协议转换为标准的IEC 61850协议，确保整个通讯的顺畅。

此外，DA-681采用无风扇设计，强大的散热技术确保产品在风场这种恶劣的应用环境中仍能保持稳定运行。其支持双电源100/240 V交直流电源输入（单电源与双电源型可选），为产品提供更可靠的保障。采用19英寸、1U高度的坚固结构设计，是风场应用的理想解决方案。

目前，采用Moxa DA-681嵌入式计算机作为通讯控制器的风电场远方监控系统已经在国内多个风场得到了实际的应用，运行稳定可靠。最终通过该系统，管理人员和运行人员在远方的监控室就能对各个风电场的运行情况了如指掌，甚至风电场可以无人值班。检修人员只需驻扎在风场附近的居住区，遇到紧急情况可以马上赶到现场，平时可以在设备需要维护的时候去现场或在天气晴好时进行例行的维护检修。

为什么选择Moxa？

• DA-681采用Intel x86处理器，配备VGA接口，具有6个以太网口，4个光隔RS-232串口，8个光隔RS-485串口，以及CF卡插槽和USB接口
• DA-681采用无风扇设计，支持19英寸机架安装方式（1U高度），双电源100/240 V交直流电源输入（单电源与双电源型可选）

应用产品介绍:DA-681

• Intel赛扬M 1 GHz处理器，前端总线频率400 MHz
• 6个10/100 Mbps以太网口
• 4 个光隔RS-232串口，8个光隔RS-485 串口
• 支持Embedded Linux，WinCE 6.0，或WinXPe platform
• 双源100/240 V交直流电源输入（单电源与双电源型可选）
• 无风扇设计，兼容IEEE802.11a/b/g标准
