发布日期：2023/9/28





工具/原料

• Labview软件
• 阿尔泰USB3106采集卡
• A37D接线端子板
• 方法/步骤

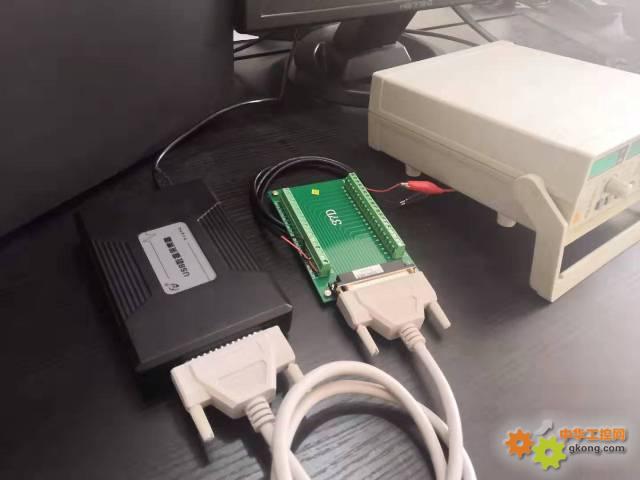

1   首先电脑中要安装Labview软件。USB线连接USB3106卡和电脑，采集卡用A37D和示波器连接。

2    驱动安装完成后，桌面形成“DAQ管理配置工具”快捷方式，简称DMC，该软件工具可对当前机箱中的ART设备进行管理。

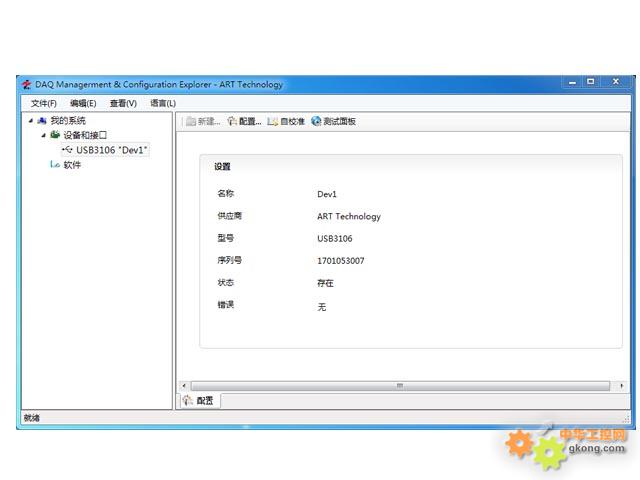

3     管理软件的使用：双击上图中快捷方式，打开，如下图所示。在DAQ管理配置工具中查看设备是否正常，如正常设备中的产品型号无错误符号，如有错误符号请手动更新驱动

4     左侧，会显示当前机箱中的ART设备，右侧主页显示ART基本信息和板卡所在机箱配置属性；选中DMC中的ART设备，右侧显示当前设备配置信息，校准操作和测试面板，如下图所示：

5     点击“配置”菜单，能出现对5V输出以及DIO口状态的配置界面，见下图：可以对板卡上的5V Output管脚，是否输出以及上电是否输出，进行配置；同样也可以对所有的DIO口，进行上电状态的配置。（此次以USB3106为例，其他板卡以对对应板卡功能为准）

6     测试面板，囊括了当前板卡的所有功能，可进行参数配置，进行相应的功能测量，方便客户测试和熟悉板卡；如下图,以USB3106为例，测试面板包括模拟采集、模拟输出、DIO和计数器功能，做到了板卡功能一目了然，并且可帮助客户进行简单的测量工作。

模拟采集，如图所示：界面自适应板卡IO通道资源，采样模式连续、有限、单点可配，接地方式单端、非参考单端、差分可配；量程±10V值为单位，可根据实际测量信号整；可设置板卡采样频率以及每通道采样点数。右侧图形方式显示，可设置是否使能自动进行图像缩放，并且实时数显末尾一个采样点的幅值。

•

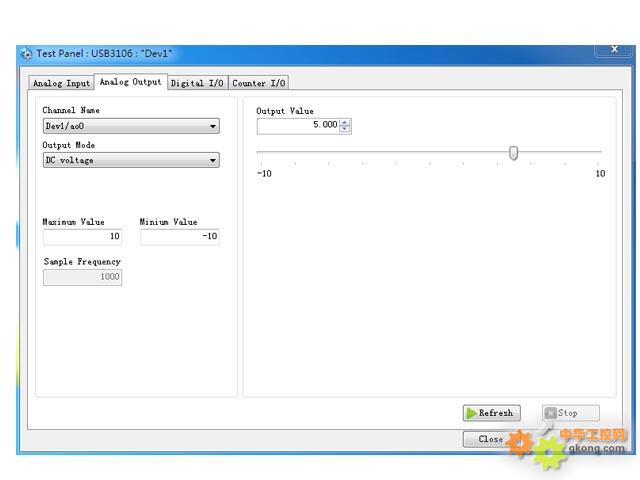

7   模拟输出，可以选择输出直流电压还是交流正弦波信号，在正弦波输出时，默认的信号周期点数为1000，所以可通过配置采样频率，来改变输出信号的频率(采样频率/1000=信号频率)。

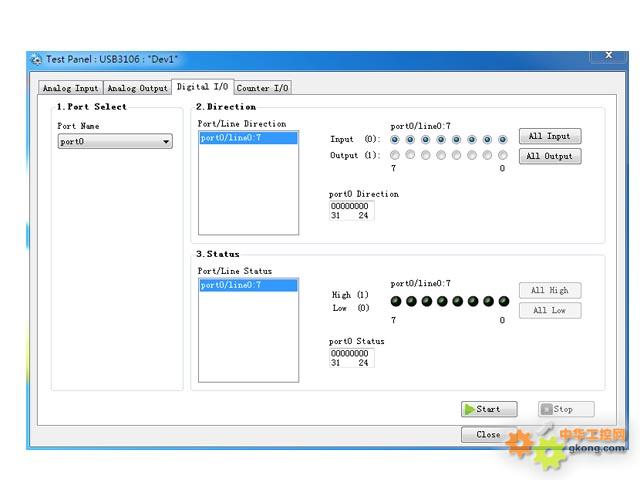

8   DIO功能，以Port为一组，每组中有若干通道，通道输入输出方向，单通道可配，若设置为DO功能，输出高低状态可配；见图

•

9   计数器功能

•

10    以上简单测试后，证明采集卡功能正常，下面讲解Labview的测试以及例子介绍，阿尔泰USB3106系列产品和Labview无缝连接说明。

11    开发例程：开发例程默认在C:\Program Files\ART Technology\DAQ路径下。

该路径下，Docs文件夹中有该系列软件开发的API函数介绍说明书；

Include中，有二次开发用到的.h文件；

Samples中，有VC和LabVIEW的开发例程；

例程提供了DAQ产品模拟采集 模拟输出 计数器 数字量输入输出和同步所有的DEMO程序；并且在各功能内还进行了细分，如模拟采集功能中提供了连续采集、有限点采集、单点采集例程；同步功能中提供了多通道同步、多设备同步、多任务（如AI AO之间）同步等的例程为客户提供更全面的二次开发指导；

在以上基础上，还提供了和LabVIEW兼容的API函数接口，在函数选板-用户库-ARTDAQ中，可找到如下图所示的函数接口：

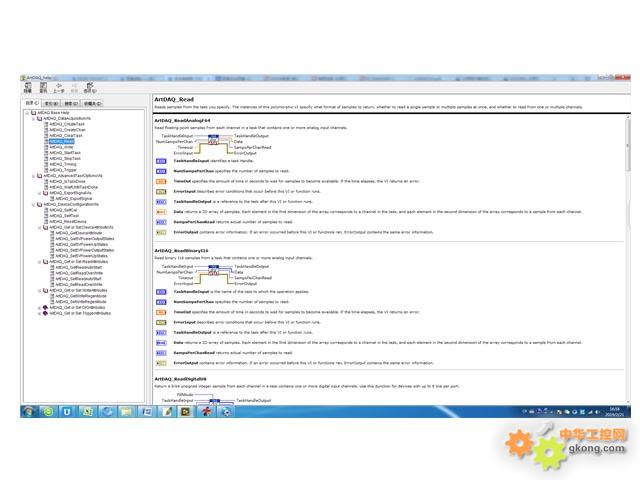

12   每一个接口，提供的说明信息和详细的帮助文件，如下图所示：

•

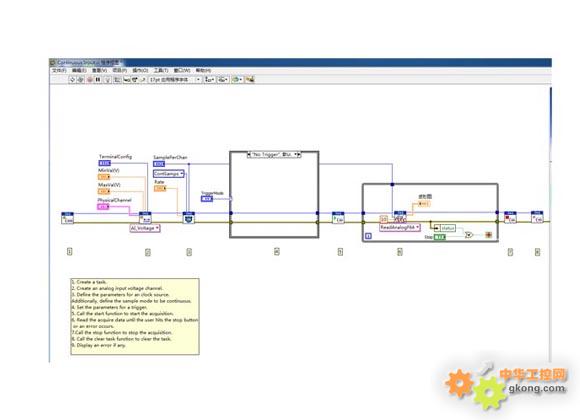

13   落实模块化的编程理念，方便2次开发，例程如下所示

•

14    并且提供相应的错误调试信息和提示，以未成功连接设备为例，错误提示如下：

•

注意事项

电脑中需要先装Labview再装阿尔泰科技的采集卡驱动程序

labview，建议是2013以上的版本。
