发布日期：2025/5/25

项目介绍

捻线机是将多股细纱捻成一股的纺织机械设备。作用是将纱或并合后股纱制品加工成线型制品、供织造和针织用线。捻线机由机体和电路两部分组成，捻线机机体外部的纱锭与电路部分的电机输出轴相连，纱锭前端设有连接件与分接开关相对应。

捻线机适用于：棉纱、棉、化纤纤维、绣花线、锦纶、涤纶、人造丝、缝纫线、真丝、玻璃纤维等加捻、合股工程。本客户主要设计生产玻璃纤维的加捻设备。

系统需求

玻捻机控制单元部分需要一个稳定性平台用于数据统计。产品需满足低功耗、适应高温工作环境、高稳定性等要求，同时支持至少三个PCI扩展，并且平台中需采用高性能IO卡和Motion卡，用于采集位移传感器的信号及发出信号控制伺服驱动器。

系统描述

1. UNO-3075GL 作为数据存储、运行软件的管理器

2. PCI-1220U 作为脉冲输出信号源头，配合伺服驱动器完成运动部分

3. PCI-1750 处理下位仪表和PLC的外围IO信号

4. FPM-5151G 作为工程师的操作界面 置于控制柜的最前端

项目实施

产品

说明

UNO-3075GL

Intel® Celeron®, PCI/Mini PCIe插槽嵌入式工业电脑

PCI-1220U

2轴通用PCI脉冲型步进/伺服电机运动控制卡

PCI-1750

坚固型32路数字量I/O卡片

FPM-5151G

15”XGA TFT LCD工业等级多功能平板显示器，Direct-VGA,DVI

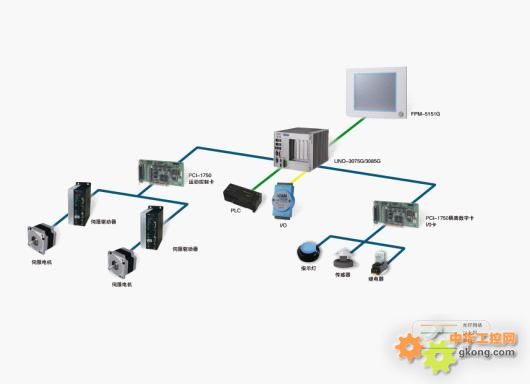

统架构图

研华玻纤捻线机解决方案

·

·       结论

采用研华嵌入式无风扇工业电脑，整合研华motion卡优势，整套系统既具有工业PC的强大运算能力，又具有极高的可靠性。PC-based的开放式架构、强大的运算能力及网络优化能力，为轻松实现点位控制以及图形控制集合的各种产线自动化应用提供了强有力的基础。人性化的注册设计，既可满足用户的适应期限，又可更好地保护产权。
