祈飞科技:手持式智能汽车诊断仪解决方案

发布日期:2025/9/22

1.背景介绍:

汽车检测仪,也称汽车诊断电脑,它是运用现代检测技术、电子技术、计算机应用技术,对汽车实施不解体检测、诊断的一种汽车维修设备。

汽车检测仪可以检测、诊 断出车辆的各种性能参数,为全面、准确评价汽车的技术状况、使用性能提供可靠依据;通过检测仪的故障码能快速查出可能出现故障的状况,为故障排除提供信 息。一般的汽车检测仪具备读汽车故障码、读动态数据流和动作测试、显示传感器波形、控制电脑编码等功能,有的还具备PDA的功能。

目前市面上通用的汽车检测仪,按操作平台分,主要分为手持机和PC平台两种。手持机带显示屏,可单独使用;PC版的检测仪是把软件安装于带WINDOWS系统的设备上使用,设备分别连接电脑和汽车检测仪来检测的,维修人员直接在工作间内即可对停放在维修车间的故障车辆进行检测维修。



2.系统概述

   由于各车型差异、4S店或个体店应用环境不同,祈飞科技为此提供WIFI,蓝牙,及3G三种环境下的通讯方式,并且针对应用实际场景对外壳设计了符合汽车防摔、抗震、防水防污的标准,能满足1.2米手持情况下360度防摔。显示部分采用高亮度IPS屏和工业电阻屏,操作方便可靠。

   检测使用时,通过DBScan专用接口对汽车各数据回传CPU进行自动分析,内置的打印机会及时打印出检测结果及建议方案或通过无线及3G手机进行查看,也可通过此设备的VGA或HDMI接口进行投影输出进行会诊。

此设备硬件功能强大,采用INTEL双核低功耗高性能CPU,优化的电源管理设计,充满电池能提供8小时正常工作时的应用需求。加固式可移动设计,符合人体工学单手持操作,无需任何线材,现场使用方便。支持祈飞科技“一键智能还原功能”,升级和维护非常方便。



3.系统方案

  祈飞PRA-EC-N2600YZ工业主板应用手持式智能汽车诊断仪

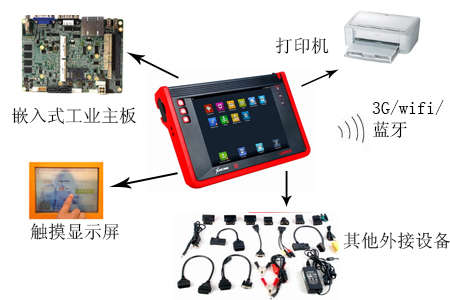

4.系统架构图
