作者： 河北 邵工
一、板框式过滤机由于结构简单，过滤面积大，在化工、环保行业中是一种使用广泛的悬浊液过滤设备。

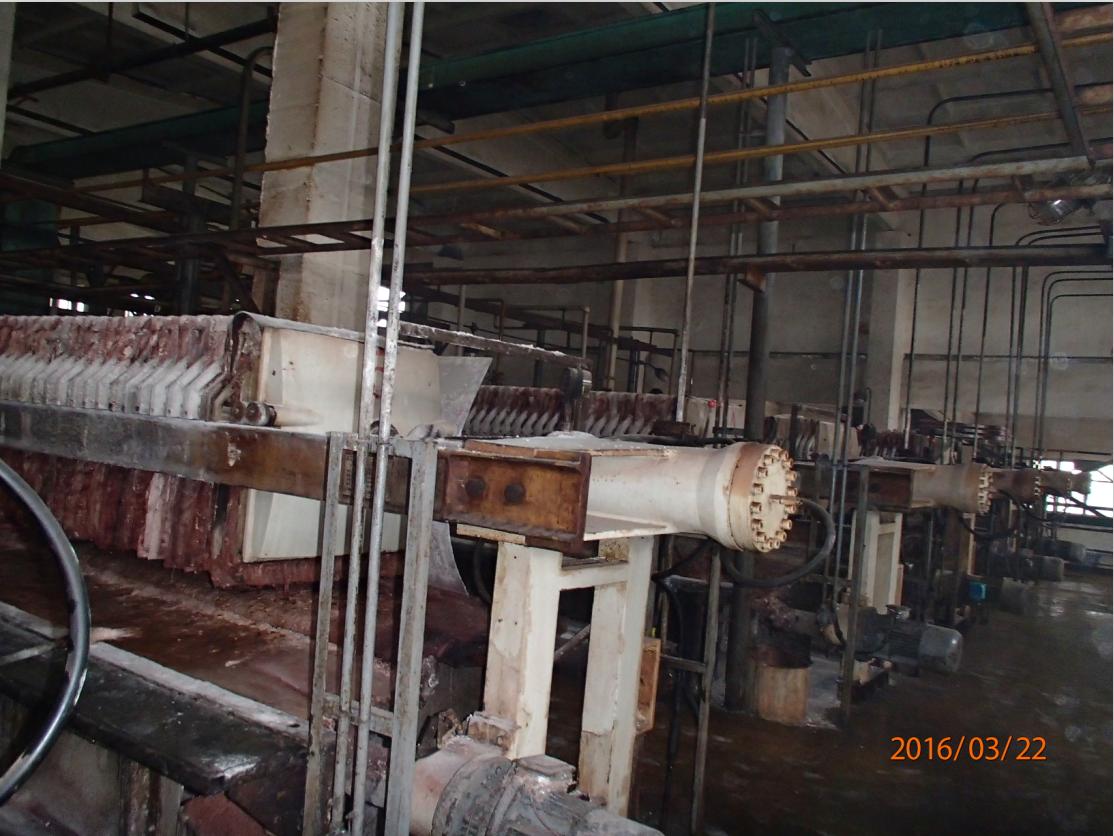

图1：板框式过滤机组
二、板框过滤机的工作原理：
第一步：按下压紧按钮，油泵启动，高压电磁阀打开，压紧电磁阀打开，油箱中的液压油经过油泵--高压电磁阀--压紧电磁阀进入前推油缸，前推油缸把一片片滤板压紧，通过电接点压力表检测压力达到设定上限值，关闭压紧电磁阀、高压电磁阀，关闭油泵，进入保压状态。
随着滤液中液体的不断滤掉和压力油缸在高压下的缓慢泄露，滤板所受压力缓慢降低，达到设定下限值时自动启动油泵，高压电磁阀打开，压紧电磁阀打开，油箱中的液压油经过油泵--高压电磁阀--压紧电磁阀进入前推油缸，前推油缸把一片片滤板压紧，压力达到设定上限值，关闭压紧压紧阀、高压电磁阀，关闭油泵，进入保压状态。
工作中一直检测油压，并进行相关动作。过滤工作完成后按下松开按钮，油泵启动，低压电磁阀打开，松开电磁阀打开，油箱中的液压油经过油泵--低压电磁阀--松开电磁阀进入后退油缸，后退油缸把一片片滤板松开。
按下停止按钮，机组停止工作。
图2：改造前板框过滤机控制柜
三、板框过滤机一般为节省占地面积和成本，做成一带多的形势，几台板框过滤机公用一台油站，工作时电气元件动作频繁，电气线路复杂，故障率高。计划对间氨车间一带7板框过滤机进行电气改造。
四、综合考虑选用了海为PLC C60S0R做为控制器，电气线路得到了简化，故障率大幅降低，又增加了故障报警，油泵自动轮时工作制。高效生产得到了保障。

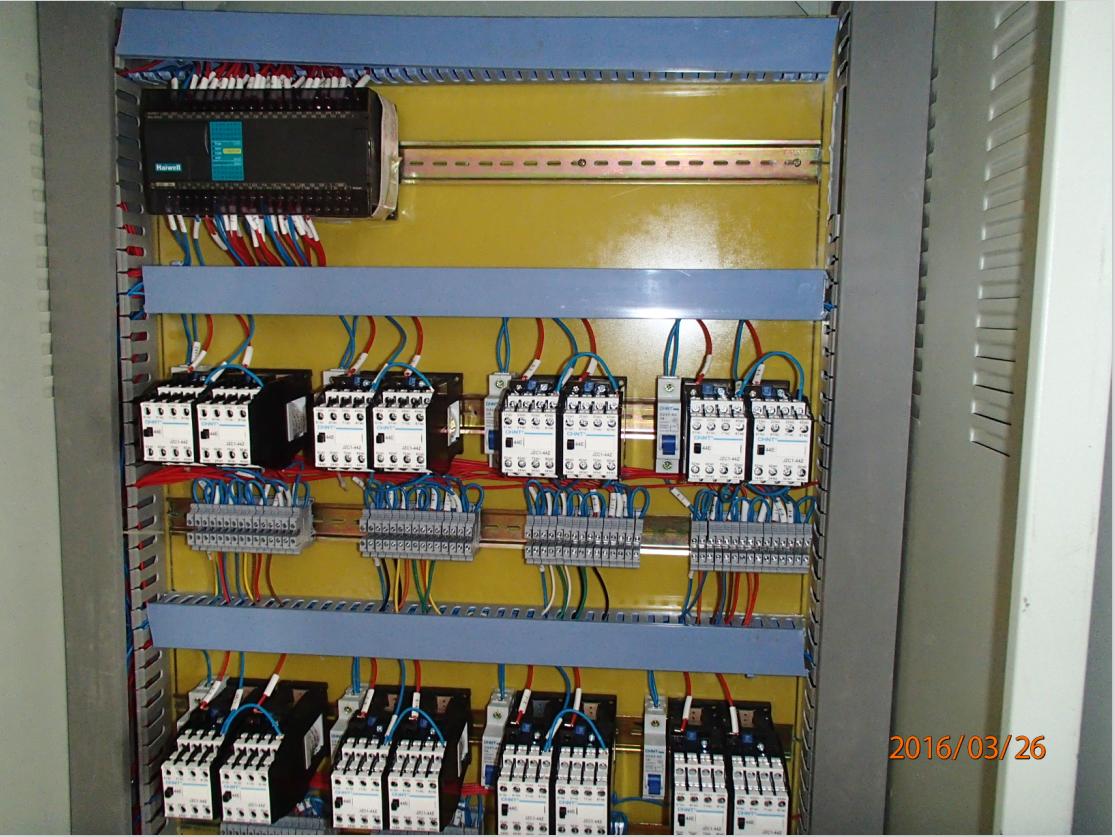

图3：用海为PLC改造后的板框过滤机控制柜

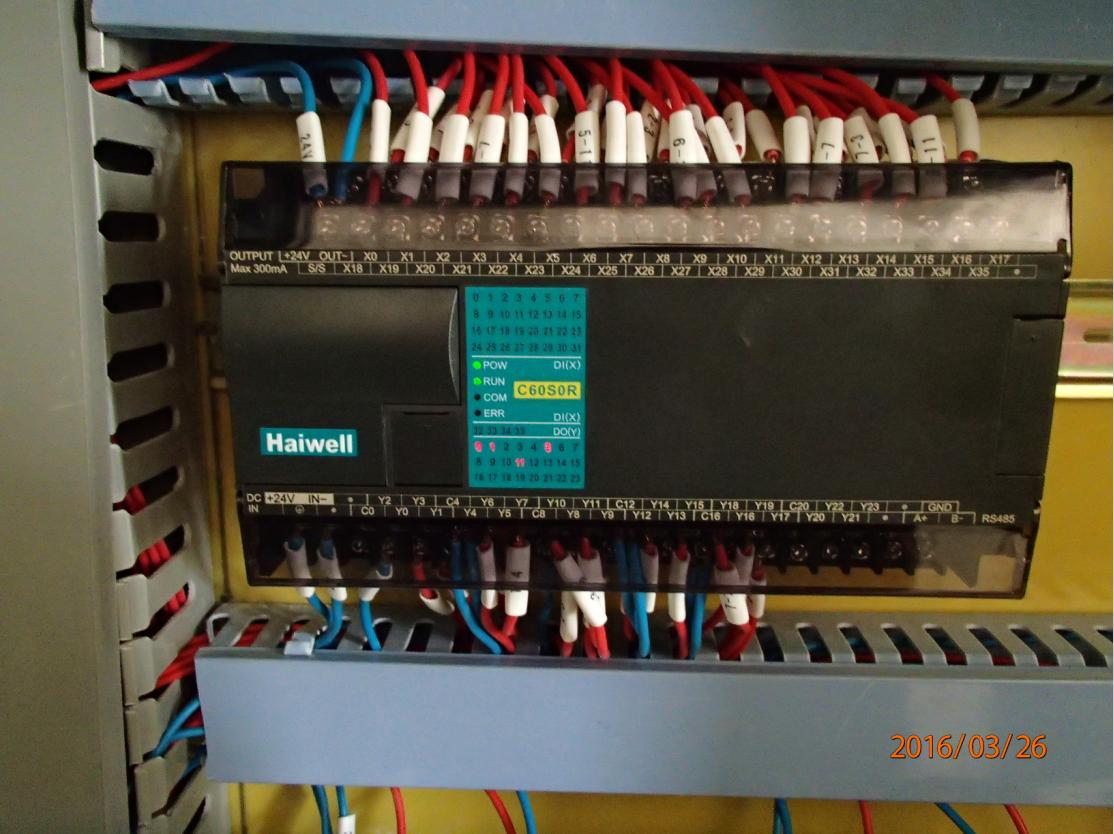

图4：海为PLC C60S0R
海为PLC工作可靠，编程环境科学合理，仿真很方便，是老设备的改造和新设备实现自动化的一把利器。
附录：控制程序（部分）
