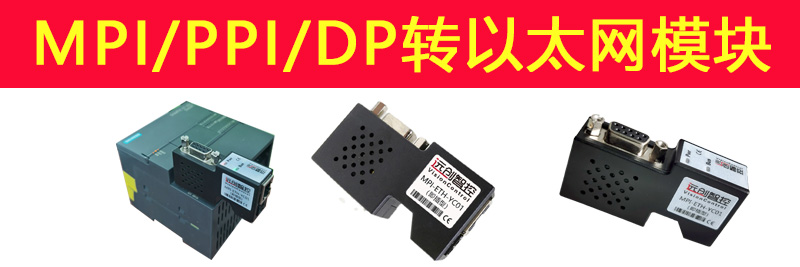

   北京华科远创科技有限研发的远创智控转以太网模块，PLC转以太网型号有MPI-ETH-YC01和MPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。该产品获得国家实用新型发明专利和外观专利，上市几年来，得到了众多用户的喜爱和亲睐。





一、 编程调试

            1.1  驱动安装

  安装编程驱动之前，计算机必须首先安装过西门子 MicroWIN 软件、STEP7 软件或者博途软件，

控制面板中应有“设置 PG/PC 接口”图标，如下图：



如果计算机的操作系统是 32 位的，请安装 32 位编程驱动；

如果计算机的操作系统是 64 位的，请安装64  位编程驱动。

安装的时候，请右击驱动程序，以【管理员身份运行】安装，

安装完成后，请重启计算机。

【NetS7PD1801_setup_x86】为 32 位编程驱动；

【NetS7PD1802_setup_x64】为 64 位编程驱动。

重启计算机之后，进入控制面板，打开【设置 PG/PC 接口】，可以看到新增的通讯接口

二、 MicroWIN 编程调试



模块对 MicroWIN 编程调试有两种方法：通过 TKNET 编程驱动，或者通过西门子的以太网驱动。

2.1  通过 ETH-YC编程驱动

打开 MicroWIN 软件，点击左侧导航栏的【设置 PG/PC 接口】图标；

2. 在【为使用的接口分配参数】中选择计算机的网卡，

确保【应用程序访问点】为 Micro/WIN—>计算机网卡,点击【确定】按钮；

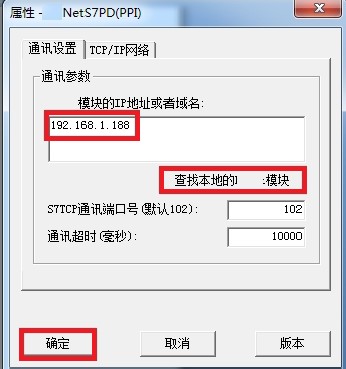

3. 如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入 IP 地址，点击【确定】按钮；

如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，

点击【选择设备】按钮。



 注意：请选择后缀为 TCPIP 的计算机网卡

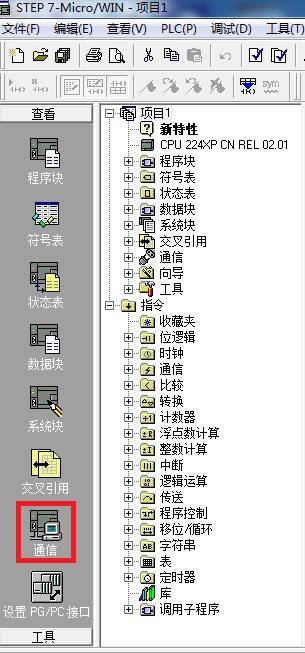

4.    点击左侧导航栏的【通信】；

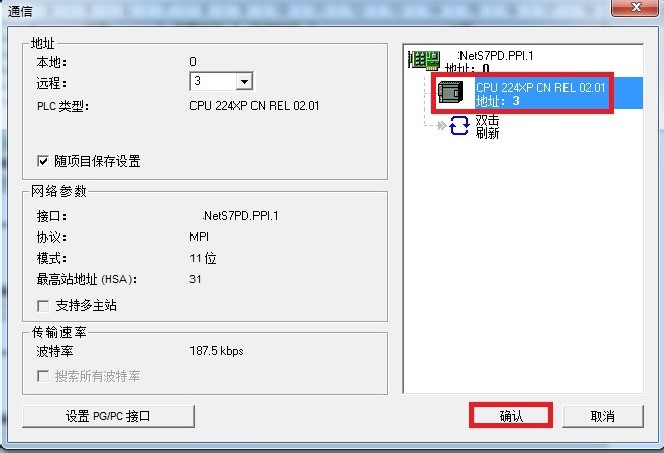

5.鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。



2.2 通过西门子以太网驱动

 1. 打开 MicroWIN 软件，点击左侧导航栏的【设置 PG/PC 接口】图标；

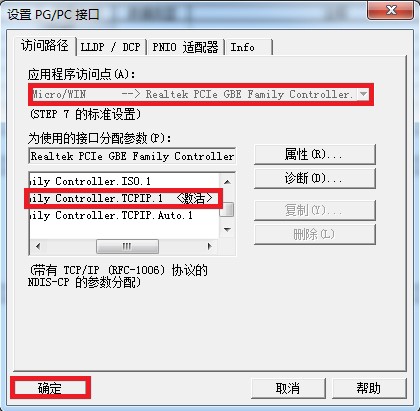

2. 在【为使用的接口分配参数】中选择计算机的网卡，确保【应用程序访问点】

为 Micro/WIN—>计算机网卡,点击【确定】按钮；

 注意：请选择后缀为 TCPIP 的计算机网卡

3.    点击左侧导航栏的【通信】；

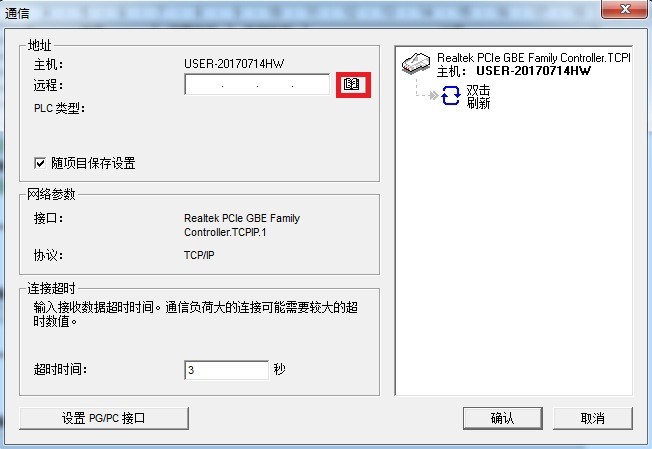

4. 点击如下图标，打开 IP 地址浏览器；

 5. 点击【新地址】按钮，在【IP 地址】中输入模块的 IP 地址，点击【保存】按钮，双击保存后的 IP 地址；

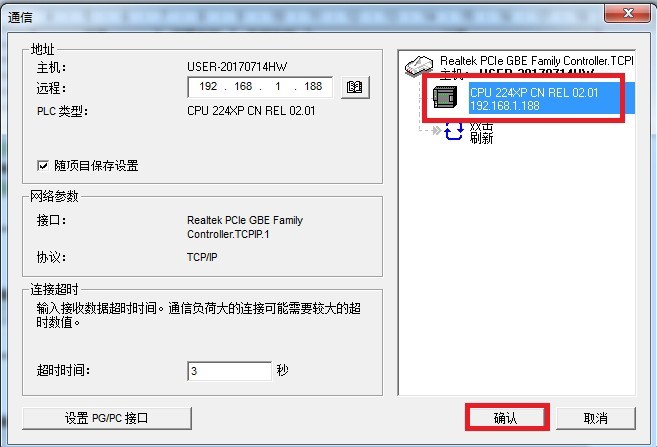

6.鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。

 注意：通过西门子的以太网驱动时请设置【S7TCP 默认目标 PLC 地址】为当前 PLC 通讯口的站地址。

3.1   Step7 编程调试

1. 打开 STEP7 软件，新建项目，选择菜单栏的【Options】，点击【Set PG/PC Interface】；

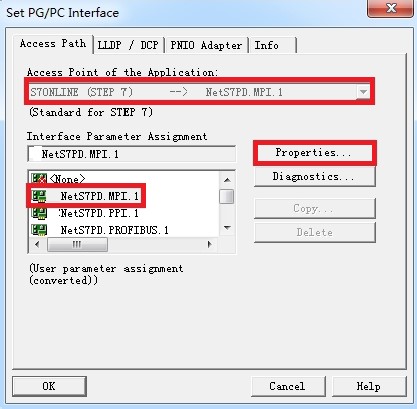

2. 【Interface Parameter Assignment】设置为 NetS7PD.MPI.1，确保【Access Point of the Application】

为S7ONLINE（STEP7）—> NetS7PD.MPI.1，点击【Properties】按钮；





注意：如果模块插在 PLC 的 MPI 口，【Interface Parameter Assignment】设置为 NetS7P .MPI.1;

如果模块插在 PLC 的 PROFIBUS 口，【Interface Parameter Assignment】设置为 NetS7PD.PROFIBUS.1。

3.如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入模块的 IP 地址，点击【确定】按钮；

如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，点击【选择设备】按钮。

上载程序：、

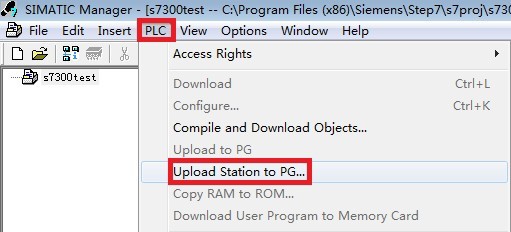

1.选择菜单栏的【PLC】，点击【Upload Station to PG…】;



  2. 在弹出的对话框中，点击【Update】按钮，选中要连接的 PLC 节点，点击【OK】按钮。

4.1  博途编程调试

 首先应设置好 PG/PC 接口参数：

1.打开控制面板中的【设置 PG/PC 接口】图标；

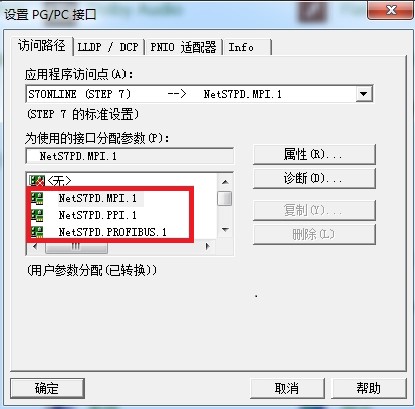

2.   【为使用的接口分配参数】设置为 NetS7PD.MPI.1，

【应用程序访问点】设置为 S7ONLINE（STEP7）—>NetS7PD.MPI.1，点击【属性】按钮；

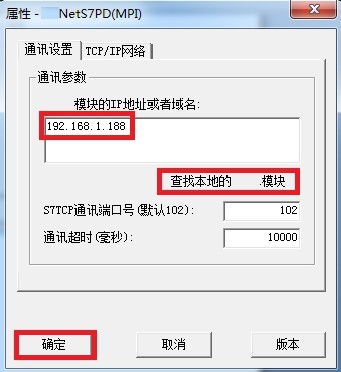

3.    如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入模块的 IP 地址，点击【确定】按钮；

如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，点击【选择设备】按钮。





注意：如果插在 PLC 的 MPI 接口，请在 G/PC 接口选择 NetS7PD.MPI.1,并在其属性参数里设置好模块的IP 地址；

如果插在 PLC 的 PROFIBUS 接口，请在 PG/PC 接口选 NetS7PD.PROFIBUS.1,并在其属性参数里设置好模块的 IP 地址；

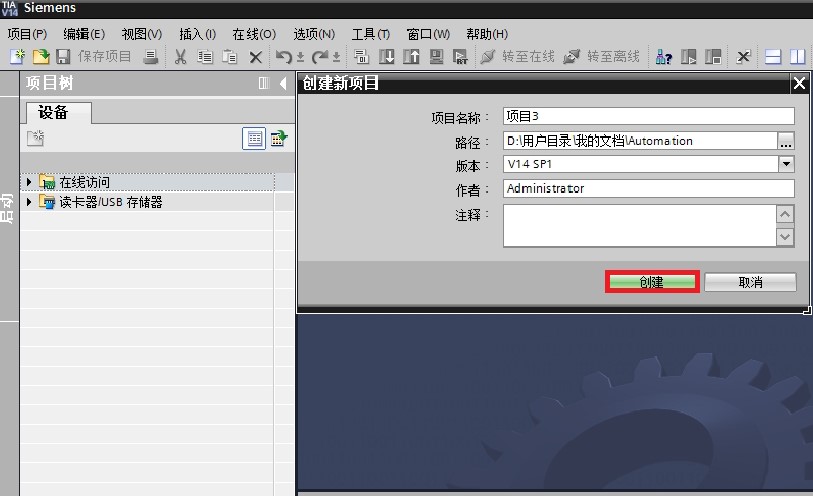

1.以【项目视图】打开博途软件，并新建项目；

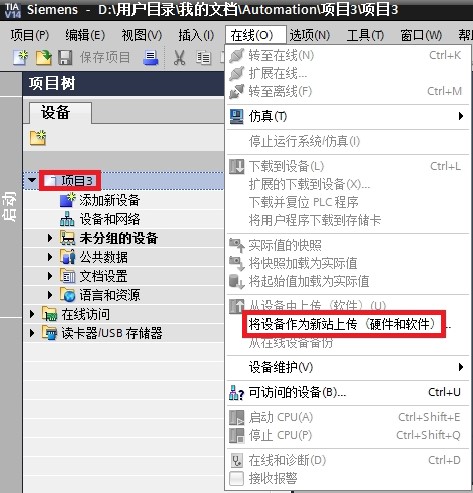

2. 选中【项目 3】，选择菜单栏的【在线】，点击【将设备作为新站上传（硬件和软件）】；

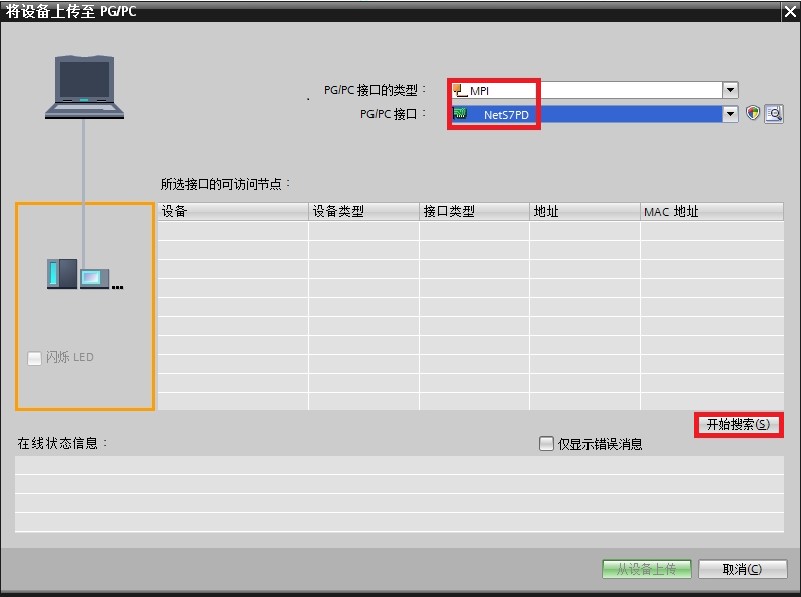

3. 【PG/PC 接口的类型】选择 MPI，【 PG/PC 接口】选择 NetS7PD，点击【开始搜索】按钮

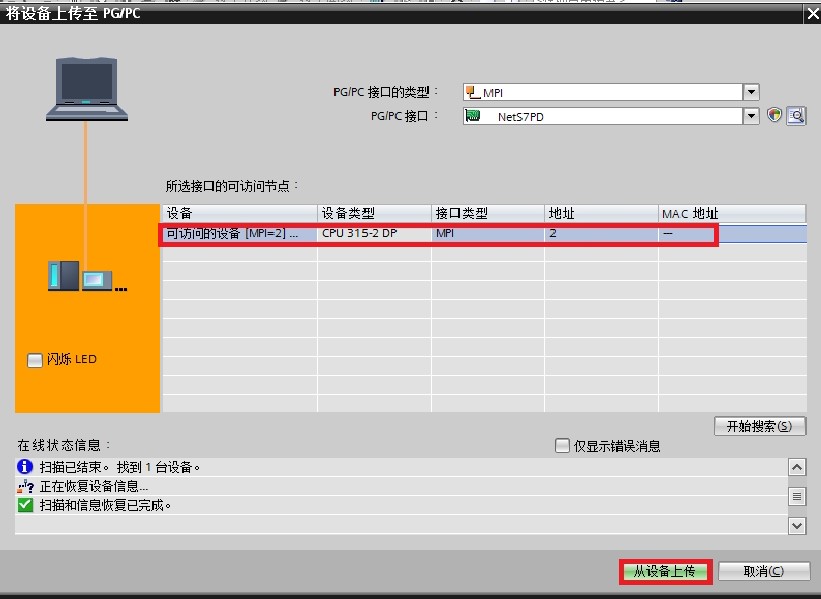

4. 选中搜索到的 PLC，点击【从设备上传】按钮，可以上载 PLC 的程序。
