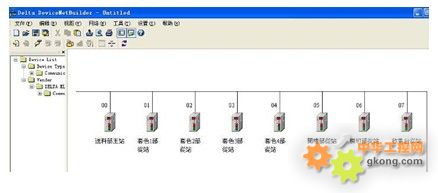

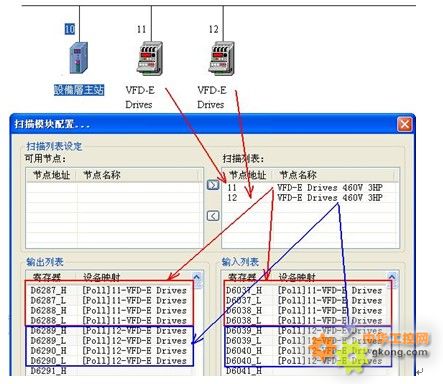

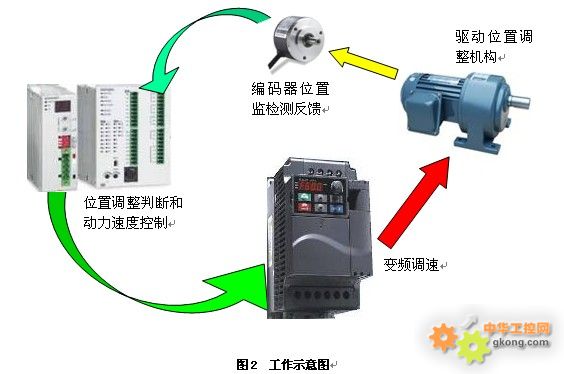

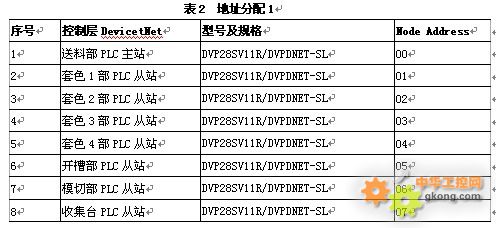

    DeviceNet是具有优良施工性能的现场网络，广阔的覆盖应用领域，从终端组件、执行机构、控制器件等都能容易地连接到该网络中，使设备和生产线的设计制造、安装、调试、维护等各个环节都能降低成本和节约时间，同时为客户进一步增加附加价值。     1        纸箱印刷机械电气控制原理       瓦楞纸箱是包装行业不可缺少的材料，在储运环节中担任着重要角色。瓦楞纸箱生产设备要实现楞纸板的多色套色印刷、开槽、模切、半成品纸箱收集等工序。 由于设备庞大，每一个机台在更换生产或保养等特殊时候，可能需要分开机台，因此机台都安装滑轮，再固定在轨道上。由于该设备的分散控制特点，正是应用DeviceNet网络控制的主要原因。每个工艺的机台都可以移动分合操作，除了有独立的参数设定和控制，还需要监控其他机台的状况，因此台达HMI的Ethernet方式一机多屏的快速数据传输功能，配合DeviceNet总线网络连接正好满足了该需求。控制示意图如图1。     DeviceNet是一种比较合适的工业网络解决方案，采用台达PLC的DeviceNet现场总线实现分散控制的网络整合。这一款纸箱印刷机械每一个机台都有6个或以上的机械定位，由于台达SV系列PLC目前只有4路AB相高速计数器，所以每个机台会用到2台SV的PLC。而每一部分的微小调节都是利用变频器和旋转编码器，配合PLC的高速计数器判断完成，而台达的SV系列PLC和E系列变频器都有相应的DeviceNet现场总线解决方案。如图2所示。   1        控制系统构成     控制系统配置如表1所示。   控制架构图如图3所示。   图3控制架构图       由于版面原因，编码器数量不能全部标示出来。另外，各个机构的位置调整，只是在更换生产料号时才动作，因此客户为了节省成本，每个机台只安装2台变频器作调速定位，依靠外部接触器切换各个机构的电机工作，因此每次最多只有2个位置调整机构同时动作。人机界面通过Ethernet网络，先访问DeviceNet控制层的主站送料部PLC，再通过DeviceNet网络访问到各个从站PLC。每一个机台的2个PLC通过RS485的PLC-Link方式交换数据。地址（Node Address）分配如表2、3所示。       由于设备层是各自PLC站点下属的独立网络，因此可以定义相同的节点地址也不会产生干涉，反而方便编程（例如，套色1到套色4机构相同，都可以使用相同的PLC程序）。     1        DeviceNetBuilder软件调试 3.1  通讯连接     通讯参数设定好后，选择“网络—在线”，即可以搜索网络中的设备，当搜索完毕后，选择00号主站网络，会显示出检测到的网络模块和设备。选择10号主站网络，会显示出检测到的网络模块和设备，如图4所示。 图4  选择10号主站网络，会显示出检测到的网络模块和设备   3.2 模块参数设置     用鼠标左键双击DNET Scanner主站模块图标，可以进入主站模块的“扫描模块配置”工具，设定从站的扫描列表，以及寄存器的对应设备（地址）映像表：     分别连接到套色1、套色2、套色3、套色4、开槽、模切、收集的主站PLC，切换到各个设备层网络，并且编辑地址影射表，如图5所示。   图5  编辑地址影射表   配置好后，将PLC工作模式切换到停止，选择“网络—下载”，将设定好的参数下载到DeviceNet模块中，下载完毕后，再运行重新PLC。检查主站DVPDNET-SL的“MS LED”和”NS LED”指示灯都是绿色，并显示DeviceNet的通讯节点号。这样DeviceNet的设定工作就基本完成。   1        结束语     该设备整台机器是按照高要求、高速度、高效率、可靠性及安全性而设计制造，最高送料频率是200张/分钟，最大进纸尺寸1200×2400（毫米），能够快速换单，操作调整方便，自动归零和自动复位。所有间隙或定位数字化电动调整。通过人机界面可储存常用订单，实现快速换单操作。而整套设备的技术亮点在于总线网络的应用，一方面简化设备制造的配线工作，减少配线时间，提高配线精确性；在生产现场建造或组装设备时，不再需要特殊配线规则和详细数据，或特殊培训，简化了设备安装工艺；另一个方面提高了设备用户的监控和维护效率，通过总线网络可以减少生产和维护的工作，参数设定完毕后可以通过保存到HMI的配方，减少相同工艺的重复生产的调整和设置工作，使生产工作标准化，便于设备管理。并可以实现快速的网络故障信息诊断，减少系统停机时间。总而言之，工业网络是很好的应用工具。   作者简介：     林星华，出生于1974年2月，毕业于广东工业大学机电一体化专业，具有十多年的自动化领域技术和服务经验，目前就职于中达电通华南大区，负责台达PLC、HMI、AMD、AIC、ASD等机电产品的技术支持。
