发布日期：2026/4/13

工业全网路由器在新能源智能充电桩中的解决方案

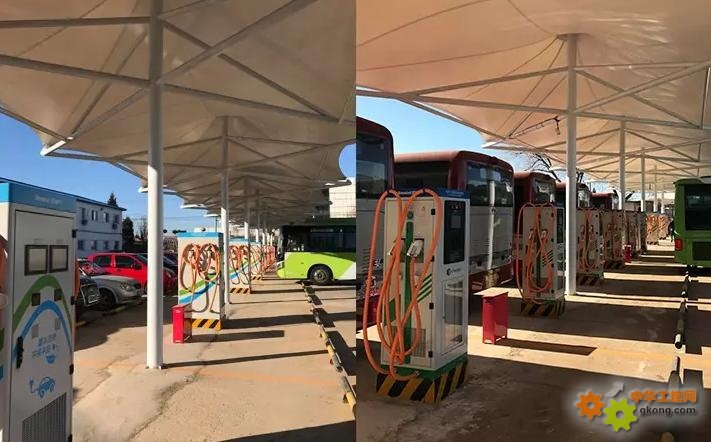

一、应用背景

世界能源需求的不断攀升和自然资源的日益枯竭，对能源供应商、工业企业及消费者都提出了新的挑战，尽可能以高效和可持续的方式使用能源成为了当务之急。电动汽车产业在新能源背景下蓄势勃发，已经成为流行最广、节能环保的绿色出行交通工具，电动车数量在最近几年不断增长。但目前电动车配套的充电器，一次充电经常需要7-8小时，一旦行驶途中没有电能，将使行车人陷入尴尬的境地，这一点对电动车的发展造成了很大的困扰，如何解决充电难，充电时间久，已经成为电动车发展的一个瓶颈。



二、方法/步骤

当前充电桩行业面临的主要问题包括：

1、充电桩分布散，车主难以找到充电桩；

2、充电时间长，车主等待时间长，很多车主不愿意等待；

3、充电桩结构复杂，维护管理困难；

4、充电桩位置分布散，包括地下停车场，高速公路都可能需要大量充电桩，管理不便；针对以上的问题，深圳市科创通信有限公司依托自己在互联网+行业丰富的经验，借助丰富的网络接入产品，为充电桩构建了一套基于互联网+的基础解决方案，实现充电桩的智能化，有效的解决了充电桩发展的问题。整个系统包括充电桩系统、接入系统、网络应用平台，运营管理中心以及基于服务平台的终端应用。

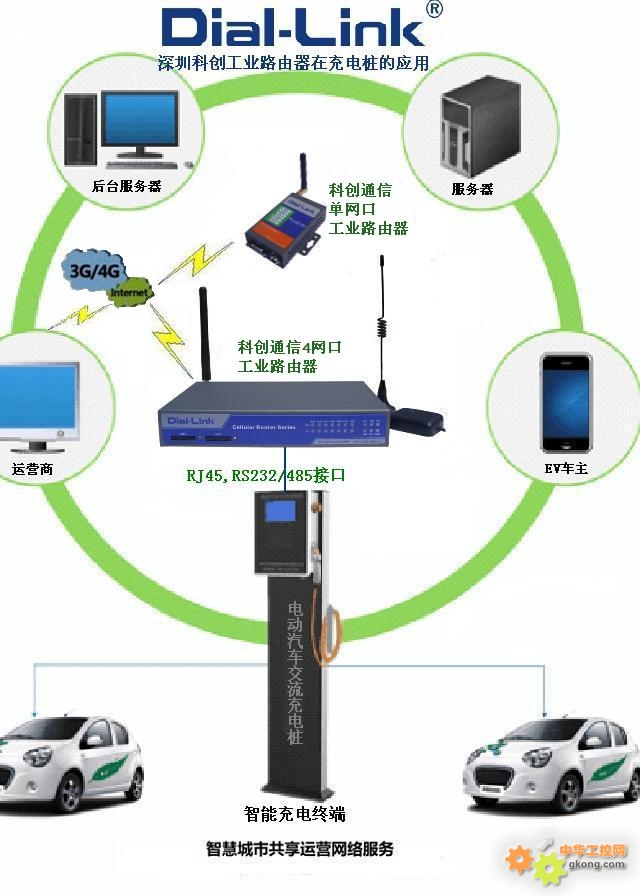

三、智能充电桩解决方案

智能充电桩解决方案包括一系列的个性化解决方案，结合不同的充电桩设备和需求，采用不同的科创工业路由器设备，可以实现从最简单的网络接入，到丰富的网络功能以及应用，满足不同客户不同场景的应用需求。

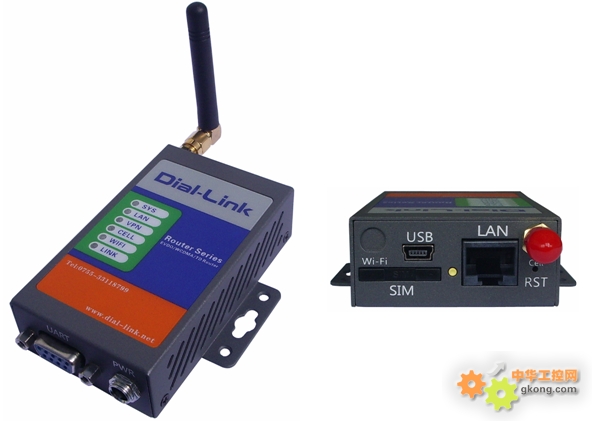

1、DTU在充电桩无线联网管理中的应用：将DTU嵌入到充电桩内部，与控制系统结合，就可以为中小型充电桩提供快速简单的网络接入以及数据透传。整个智慧充电桩系统由充电桩、DTU、后端网管平台、数据管理中心以及基于互联网的各种APP应用构成。充电桩运营企业除了可以远程实时监控以及维护外，还可以提供丰富的在线应用。

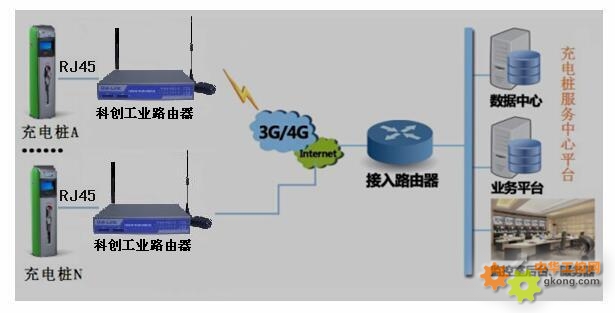

2、3G/4G路由器在充电桩无线联网与远程管理中的应用：与DTU组成的充电桩网络相比，用路由器组成的网络能够为充电桩提供更高速，安全，稳定的联网以及数据传输通道，同时也能够提供更多的网络服务。在某些数据量大，安全性要求更高，或者需要更多产品应用以及服务的大型充电桩产品上，路由器是个更好的选择。



3、DVS在充电桩无线联网远程管理中的应用：在繁忙市区或者高速公路等区域安装的电桩，可以将视频监控解决方案与充电桩进行组合，在提供充电服务和网络接入的同时，还可以对周边的环境以及道路状况进行监控，在降低工程施工成本的同时还可以给城市管理以及交通运营管理提供服务，降低设备的维护和运营成本。



4、WIFI充电桩解决方案：将的WIFI系列产品与充电桩紧密结合，除了能够提供基本的网络接入以及数据传输的功能外，还可以在充电桩周围实现WIFI连接，驾驶者也可以在等待充电的时候享受本地存储的视频、音乐、资讯等节目，设备运营商或者广告媒体则可以带来营销以及品牌价值的提升。

5、M2M云平台：M2M平台是在云管理平台为基础在最新的架构进行研发而成，主要目的是对设备进行集中管理以及操作维护的平台。平台的核心功能在于业务管理和数据统计。其中业务管理主要提供设备与平台进行资源交换的以及运维业务功能的实现，当需要更新设备上资源、升级补丁以及远程推送业务资源均可通过平台来实现，资源管理服务器和业务服务器均可实现分布式部署，从而达到在设备资源交互和投放业务过程中到达负载均衡的效果。



四、系统功能

1、远程监控管理：通过远程接入网络监控系统可以实时或者定时监控充电桩的电量、电流、典雅、功率、开关等运行参数，通过远程控制充电开关以及修改充电桩的参数。

2、故障管理：可以实时监控充电桩的运行状态以及故障情况，一旦出现故障告警，可以远程进行处理或者派人到现场进行维修；

3、提供丰富的APP应用基础：通过将充电桩接入网管中心，提供基础数据，充电桩厂商或者第三方软件公司就可以开发各种应用APP，可以实现包括GSI充电桩位置查询、预约充电、充电提醒以及在线付费等在线功能；同时还可以收集用户的交易数据以及用户行为习惯信息，实现大数据整合；

4、本地多媒体服务：车主在等待充电的同时可以观看本地视频、音乐以及新闻等内容，轻松打发充电时光；

5、实时视频监控：采用视频监控系统，可以实时监控充电桩周边状况以及道路的情况，为城市管理部门提供服务。

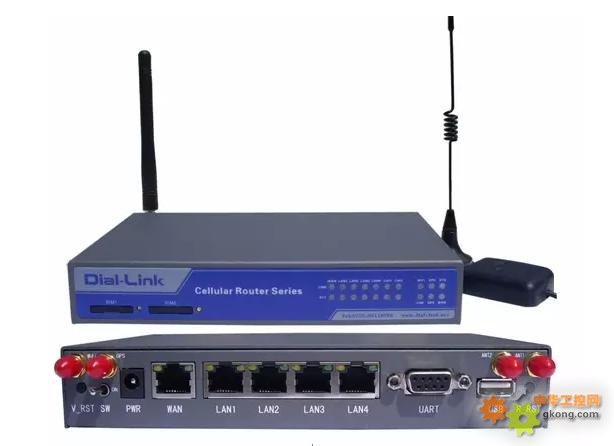

科创工业全网路由器产品介绍：

产品还可扩展支持以下功能：WiFi、1路WAN接口、GPS导航、视频接入、电池备份、双卡单模、双卡双模、混合双模、串口透明传输（RS-232或RS-485或TTL），有效地保证了链路的畅通，它主要针对电力系统自动化控制、工业数据监控、安防视频监控、交通管理、金融、证券等行业的应用，利用无线网络平台实现数据信息的数据传输。

行业应用

电力：远程自动抄表，电压电流数据实时监控报警，城市电网、路灯管控；

安防：道路工地视频监控，远程门禁系统监控，防盗装置报警；

能源：煤矿、天然气、油田数据采集，供暖系统监管；

交通：机动车辆、银行运钞车监控调度系统，车牌抓拍监控系统，车辆违章监控；

环保：煤气调压站实时数据采集自动控制，自来水，污水管道，闸门、泵站与水厂实时监控维护；

金融：银行储蓄点及机房监控，移动性证券交易和信息查询，POS机系统应用；

水利：水位防洪监测，自然灾害预测系统；

传媒：移动广告自动下载系统，无线流媒体广告播放管理系统；

气象：温湿度数据远程采集传输，气象预测；

运输：工业无线遥感，遥测，遥控信息回报，GPS定位；

公安：公安、110、交警车辆监控调度，公安移动性数据（身份证、犯罪档案等）查询，交警移动通信数据（车辆、司机档案等）查询。



功能特点

◆ 支持4个10/100M以太网络接口（RJ45），自适应10M/100M网口，可实现多路网口同时上网；

◆ 支持动态域名解析（DDNS），及DNS代理；

◆ 支持端口映射，实现了外网进入内网的映射；

◆ 内置工业级全网无线模块，支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/EVDO/EDGE/GPRS/GSM/CDMA等多种网络制式；

◆ 企业级VPN隧道技术，采用IPSEC和PPTPVPN技术，有效地保证了数据传输安全；

◆ 强大的防火墙技术，保证了数据的传输安全；

◆ 支持IP与MAC地址绑定、虚拟主机、内容过滤等功能；

◆ 支持VLAN划分功能，有效地管理和控制局域网

◆  支持配置参数导出备份和导入保存；

◆ 支持APN专网卡接入，实现专网安全传输；

◆  支持时间服务器对时，保证与各国时间同步；

◆ 支持流量控制，实现下位机各IP的流量管控；

◆ 支持定时上下线，方便用户节省流量；

◆ 采用工业级设计标准，超强的防潮、防雷、防电磁干扰能力；

◆ 支持TCP/IP、UDP、TELNET、FTP、HTTP等标准网络协议；

◆ 支持DHCPServer，省去用户手动配置的烦恼；

◆ 支持本地日志查阅，以及支持远程日志服务器，从而对路由器进行状态监测；

◆ 支持网络地址转换、NAT穿透功能，增强了设备的网络兼容性；

◆ 实时动态刷新，智能的WDM看门狗功能，使产品永远在线，有效解决了无线网络的“假连接”现象。



可扩展功能

 ◆ 支持双模双卡、还可混合双模使用，如：TD-LTE+FDD-LTE双网络双卡同时上网；

◆ 支持单模双卡，实现SIM卡自动或优先切换；

◆ 支持有线WAN，可实现有线+无线双通道备份；

◆  支持WiFi（IEEE802.11b/g，n可扩展）功能；

◆ 支持GPS导航功能，导航数据支持本地传输或传送至远端服务器；

◆ 支持串口透明传输,支持RS-232/RS-485/TTL；



技术参数

 网络参数：

工作频段：

TD-LTE：Quad-band Band38/39/40/41

        (2600/1900/2300/2500MHz)

FDD-LTE：Dual-band Band1/3

        (2100/1800MHz)

WCDMA：Single band Band1(2100MHz)

TD-SCDMA：Dual-band Band34/39

        (2000/1900MHz)

EVDO/CDMA1x：Single band 800MHz

EDGE/GPRS/GSM：Quad-band 850/900/1800/1900MHz

发射功率：﹤26 dBm

接收灵敏度：﹤-102 dBm

带宽：

FDD-LTE：100Mbps(DL)，50Mbps(UL)

TD-LTE：61Mbps(DL)，18Mbps(UL)

WCDMA：21Mbps(DL)，5.76Mbps(UL)

TD-SCDMA：4.2Mbps(DL),2.2Mbps(UL)

EVDO：14.7Mbps(DL)，5.4Mbps(UL)

EDGE：236.8kbps(DL)，118kbps(UL)

GPRS：85.6kbps(DL)，85.6kbps(UL)



电源参数：

输入电压：DC5~25V (标配DC9V/2A)

通信电流: 520mA/9V(平均值)

SIM卡电压:3V/1.8V



接口类型：

LAN口：4个10/100M自适应以太网口；

天线接口：标准的SMA母头天线接口，50欧姆阻抗；

SIM接口：1个标准的抽屉式SIM卡接口，支持SIM/UIM卡；

电源输入：标准的3芯火车头插座，

外负内正,外径：5.5mm，内径：2.5mm

串口：1个标准的RS-232/RS-485/TTL电平（DB9接口）；

配置接口：WEB，可通IE浏览器配置。

体积重量：

不含安装孔及接口：182*110*31mm

含安装孔及接口：204*120*34mm

重量：800g

环境参数：

工作温度：-30℃～70℃

存储温度：-40℃～80℃

相对湿度：≤95%

磁兼容性能：

    静电放电抗干扰度试验等级：3级

射频电磁场辐射：

    抗干扰度试验等级：3级
