发布日期：2022/4/9

项目描述

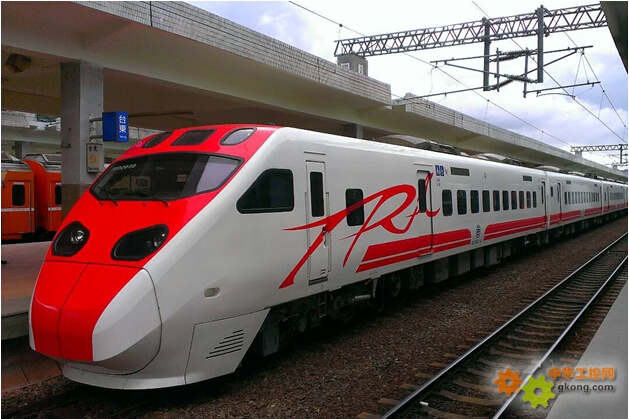

普悠玛号是台湾铁路局（TRA）自2013年起提供的快车服务，在花莲和台北之间以150公里/小时高速行驶，是TRA列车中速度最快的列车，将两地之间的通行时间从以前的3小时提升至2小时，运能得到大幅提升。普悠玛号是台湾铁路运输史上的一个里程碑，以更高效、更便捷的方式连接起台湾北部和东部地区。

系统需求

? 提供车厢内视频娱乐服务

? 实现控制中心和车载系统之间的数据通信

? 确保视频监控系统为乘客提供旅行安全

方案设计

在这个项目中，约300台的ORing车载交换机和车载串口联网服务器安装在普悠玛号上，包括43台TPS-3082GT-M12系列车载交换机、206台TES系列车载交换机和45台TDS-5042-I-M12车载串口联网服务器。ORing的车载系列产品专为轨道交通应用而设计，符合EN50155标准，采用M12连接器，以确保在恶劣的震动环境下仍能提供坚固可靠的网络连接。

TPS-3082GT-M12车载交换机分别安装在前后火车头中，用来连接其他车载交换机和网络设备。TPS-3082GT-M12还提供了8个PoE端口，可以方便的为相连的受电设备，如IP摄像机等提供电源供电。由于车厢内环境狭小，且无需为受电设备提供额外的电源，因此可以降低整体的安装成本，也大大简化了安装过程。为了将一些串口设备，如LED显示器和乘客信息系统接入网络，TDS-5042-I-M12车载串口联网服务器可以将串行信号转换为数字信号，从而接入车载交换机构建的车载网络中。

ORing为普悠玛号构建了一套完整的车载PIS网络，从而管理员可以为乘客提供实时的旅行信息，同时也可以随时监控列车的情况，为乘客提供最高安全级别的保护。

系统架构图

Why ORing

?  ORing提供了一整套车载解决方案，符合EN50155标准，提供M12连接器，可应用于高振动的车厢环境

?  支持24VDC电源输入，以满足车载应用中的电源要求

?  环形拓扑提供了冗余可靠的通信网络

?  ORing在轨道交通上丰富的应用实例和工程经验
