发布日期：2022/11/29

项目描述

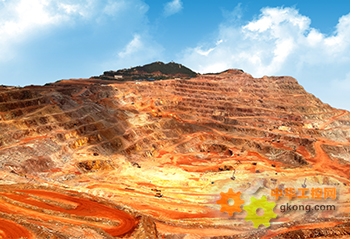

紫金山金铜矿是紫金矿业集团的核心企业，矿区占位于上杭县旧县镇、才溪镇境内，占地面积约30平方公里。紫金山金铜矿是我国20世纪80年代发现并探明的特大型有色金属矿山之一，是一个典型的上金下铜，金矿床和铜矿床均达到特大型规模的斑岩型矿床。截至2015年底，累计探明可利用黄金资源储量317.5吨；累计探明铜矿资源储量208.6万吨,远景资源储量达500万吨以上。

为提高金属非金属地下矿山安全生产保障能力，国家强制要求全国煤矿及非煤矿矿山都必须建立和完善监测监控、人员定位、供水施救、压风自救、通讯联络、紧急避险等安全避险六大系统。紫金山金铜矿于2010年启动“六大系统”的规划，至2015年完成竣工验收。

系统需求

● 采用工业以太网建立井下各个子系统与地面系统之间的通信平台

● 网络需具备高可靠性，支持各种冗余功能和网络管理功能

● 千兆骨干通信网络，支持所有数据、语音和视频信息的传输

● 工业等级设计，适用于恶劣的现场环境

● 实时报警和事件管理

方案设计

紫金山金铜矿铜矿深部开拓项目井下有+330m、+354m、-100m、-50m、-150m、245m六个中段、斜坡道及硐口，由地下采矿厂安全生产调度控制中心至330二平硐口至井下-盲副井至-150井底车场至245硐口至地下采矿厂安全生产调度控制中心连接形成主干光纤环网系统，各生产中段通过连接盲副井、斜坡道形成光纤子环网。为此，ORing提供了一个完整的工业以太网通信解决方案，包括总计2台千兆级汇聚层交换机RGS-7244GP系列和120余台千兆级接入层交换机IGS-3044GC系列，以及Open-vision网络管理软件。产品均采用工业等级设计，5年质保，支持-40~70℃工作温度等。此外，ORing交换机均支持私有的网络冗余技术O-Ring和O-Chain，环网自愈时间<30ms @ 250节点，最大降低网络故障率。因此，ORing的完整解决方案完全可以满足现场应用的需求。

井下网络：井下分布的各种设备，如监控分站、传感器、人员定位卡、矿用手机、无线基站、摄像头和红绿灯等数据信息都通过IGS-3044GC工业级千兆交换机构建千兆冗余环网接入控制中心的RGS-7244GP机架式千兆交换机，从而构成井下安全监测监控、视频监控、生产控制自动化的统一的网络平台。井下环境恶劣，ORing IGS-3044GC提供4个千兆端口和4个千兆Combo端口采用导轨式安装设计，体积小巧，适用于井下恶劣的工作环境。

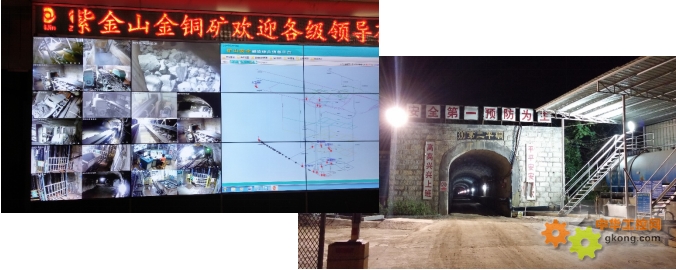

调度控制中心：控制中心采用2台RGS-7244GP机架式千兆工业交换机组建一个高效灵活的冗余网络，传输并显示来自井下生产过程中的重要数据、语音和视频监控信息。RGS-7244GP是一台具有24个千兆电口和4个千兆光口的机架式工业交换机，支持ORing私有的O-Ring冗余技术，可在30ms内快速自愈。此外，采用双机备份可以更好地确保骨干网络的稳定可靠。

网管软件：ORing除构建一个高可靠的通讯网络之外，还提供了Open-Vision网络管理软件，确保控制室的工作人员可以轻松管理整个网络。Open-Vision提供最大500个节点监控，实现了集中管理和统一配置。Open-Vision可以自动形成网络拓扑结构，通过直观的图形化方式显示每个节点的工作状态。此外，Open-Vision还能提供事件日志，便于及时发现并排除故障。

系统架构图

Why ORing

● 提供了完整的工业以太网解决方案，包括接入层交换机、汇聚层交换机和网络管理软件

● ORing私有的O-Ring和O-Chain冗余技术，支持30ms内快速的网络自愈（250台交换机满负载），确保网络稳定可靠运行

● 工业级千兆网络，构建高带宽的数据通信平台

● 工业等级设计，-40~70℃工作温度，5年质保

● Open-Vision网络管理软件，通过可视化平台进行网络管理和配置
