　　 电子舱是智能弹药控制的核心部件，随着武器装备技术的不断发展，对其检测要求也不断提高，通用仪器已不能满足信号测试要求。为了满足测试要求，采用虚拟仪器技术实现对电子舱的全面测试，为客户节省了硬件资源，降低了检测成本。

【概述】

　　电子舱检测仪是基于虚拟仪器技术的专用检测设备，用于可模拟某型号电子舱的输入信号，并测试其输出信号电性能参数：信号时序、电压、电流、数字信号波形、驱动信号能量等参数，并具有测试数据自动存储及打印报表等功能。

【基本原理】

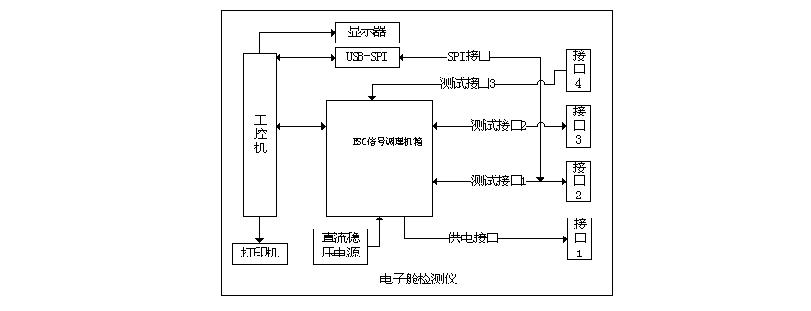

　　本方案采用虚拟仪器技术路线，通过机柜内部的ESC机箱将电子舱测试接口的信号接入系统；工控机与ESC机箱连接并交换数据，通过PCI总线的模块化仪器对各种电信号进行测量，并自动判定是否合格。

【规格指标】

（1） 3路直流电压输出
Ø 8（1±5%）V，工作电流≥1000mA；
Ø 12（1±5%）V，工作电流≥500mA；
Ø -12（1±5%）V，工作电流≥500mA。
（2） 模拟信号输出
Ø 输出信号幅度-5~5V；
Ø 输出信号频率≥1kHz；
（3） 数字信号输出
Ø 时间精度≥2ns；
（4） 3路供电电流测试（测量范围：0~1A，测量精度1mA）
（5） 时序测量：（包括解保、开舱时间、激光复位时间、测高启动时间、起爆/自毁时间）
Ø 测量范围：2ms-100s；
Ø 测量精度：1%。
（6） 输出电源电压测试（测量范围：-10V~10V，测量精度10mV）
（7） 高压信号测试（测量范围：0~500V；测量精度：1V）
（8） 点火信号测试（测量范围：0~10mJ；测量精度：5%F.S.）
（9） SPI通讯接口
Ø 每帧通信有效位数：16bit；
Ø 通信速率：≥10Mbps；
（10） 连续数字信号测试
Ø 高电平：（2.0~3.6）V；
Ø 低电平：（-0.3~0.8）V；
Ø 信号方式：正脉冲，脉宽（1~10）ms。
（11） 模拟采样
Ø 采样频率：≥100kHz/路；
Ø 采样精度：≥12bit。
【解决方案价值对照表】

序号 项目 传统方案 新方案 1 测试完整性 只能测试简单的功能，不能进行全面测试； 对产品的输入信号进行精确模拟，并能够精确测试其输出信号，可对产品性能进行全面评估； 2 计量 计量复杂，需对仪器分别计量； 设计专用计量校准软件，无需离线计量校准，操作方便； 3 自动化程度 人工测试； 自动测试，并自动进行数据处理，生成报表。

【应用扩展】
此解决方案经少量改动后，适用于各种电子舱产品的性能测试。
【售后支持】
该设备提供“云功能”，能够链接“领邦售后云服务器”，具备远程诊断、远程软件升级；在现场工程师配合下，能够进行远程维修；节省客户的过保维修成本，缩短故障修复时间；
【交易形式】
设备采购；
