红外热像仪呈现建筑潜在问题

发布日期:2025/9/12

“FLIR B660红外热像仪——建筑检测的不二选择” 建筑有时会出现一些肉眼无法发现的问题,使用FLIR红外热像仪,这些问题将无处遁形。无论是隔热差、漏风,或是供暖、管道问题,亦或是漏水、结露或霉菌问题导致的水渍等,红外热像仪都是帮助您发现并定位这些问题,以便顺利解决的宝贵工具。

Wolfgang Böttcher拥有一家热成像咨询公司——Böttcher Infrarot- und Trocknungstechnik,专业从事热成像和建筑诊断领域。“热成像真的是建筑诊断的理想工具,你可以亲眼看到问题出在哪里”。

热成像能快速定位问题区域,并通过自带软件轻松将温度测量值编入报告。

Böttcher主要使用FLIR红外热像仪开展能源审核工作。“使用红外热像仪可以发现建筑哪块隔热不好。根据红外热像仪精确的温度测量值,就能判断哪些地方热损失严重,据此提出必要的改变策略。”

确认漏风点

“老房子不单是隔热问题会导致能源损耗,” Böttcher解释说。一些细小的裂缝不仅使房子看起来很不美观,惹人讨厌,也同样会造成能源损耗,漏风导致的损失甚至可以达到总损失的一半左右,而且泄露途径较为复杂,不用热像仪很难观测得到。“德国有专门针对新建筑隔热和能耗的指导准则。但是我们希望针对老建筑也能出台这样的准则,因为正是老建筑在节能方面大有可为。”

1

气密性检测

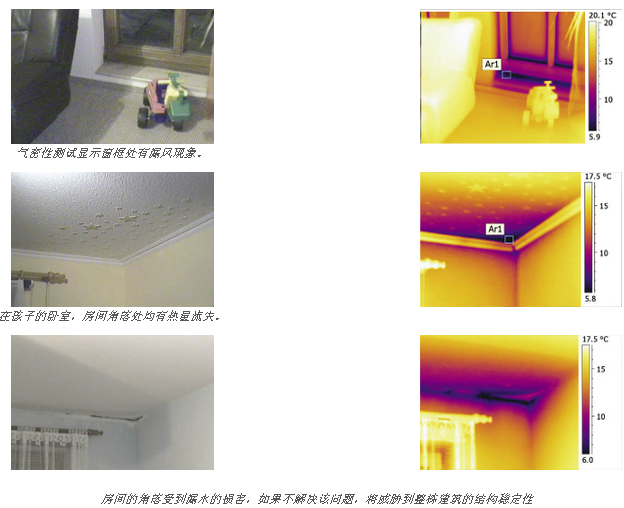

为了更有效的分析漏风问题,Böttcher经常使用气密性检测系统。“气密性检测是在门口放置一个抽气装置抽出室内的空气,使室内气压低于室外。由于气压差,室外的空气就会寻找任何可能的途径钻到室内。这时使用红外热像仪,我们就能找到那些漏风严重的点。之后通过风速计测量该点的空气流速,就能知道这个点究竟漏风有多严重。使用这种方法对整栋建筑进行分析后,就能为我们的客户提出合理的建议,解决漏风问题。

用途广泛

Böttcher不仅仅使用FLIR B660红外热像仪进行能源损耗分析。“它有很多用途。我们也用它进行漏水,结露损害的评估。潮湿空气如果进入建筑外壳,会损害建筑的结构稳定性。使用 FLIR红外热像仪,就能发现这些返潮点并找到解决对策。另外它还可以用于检测供暖和管道,霉菌,甚至还能用来预测建筑是否会出现发霉现象。”

2

飞速发展

提到红外热像仪,Böttcher可称得上热成像专家了。“红外热像仪刚进入市场时,我立刻就意识到了它在建筑诊断方面的巨大潜力。96年我购买了第一台红外热像仪,FLIR Agema Thermovision 470,取景器是黑白的。有超过6公斤重,再加上一些外接设备,我得扛着30多公斤的东西,行动迟缓。现在的FLIR B660红外热像仪不仅完全能满足我的使用要求,而且只有3公斤重。在过去的十到十五年间,商用红外热像仪取得的巨大发展真是令人震惊。”

öttcher不久前购买了一台新的FLIR B660红外热像仪。640 x 480的分辨率,低于30mk的热灵敏度,应用目前最先进的技术,这款红外热像仪堪称当今市场的旗舰产品。“我们公司一直致力于为客户提供最好的服务。在我们这个领域,吸引新客户最好的办法就是口碑,所以我们希望每个客户对我们的服务都满意。要做到这点,就要拥有最好的红外热像仪。而这款产品正是我们想要的。购买这款热像仪已有两个月了,用起来非常满意。它有640 x 480的高分辨率,真的是目前市场上最好的红外热像仪了。它非常精确,使用也简单。”

3

FLIR:您明智的选择

据Böttcher所说,选择FLIR B660红外热像仪是非常明智的。“我买了这台带有45°广角镜头的红外热像仪,视场角很宽,这样即便我站得很近也能扫描到整栋建筑,尤其在对建筑开展能源审核时非常方便。比如有时建筑之间距离很近,无法从远处进行扫描,有了广角镜头就解决了这个问题。我还配了一个长焦镜头,这样能更好的进行细节检测。细节检查同样很重要。FLIR是唯一一家提供如此强大的热像仪还有多种镜头可供选择的红外热像仪制造商。如果你需要高质量红外热像仪和高质量镜头,FLIR B600系列一定是你的不二选择。”

优质的售后服务

Böttcher选择FLIR的另一个重要原因是优质的售后服务。“FLIR拥有全欧洲目前最好的售后服务。其他制造商需要你把红 外热像仪寄到中国或是美国,要花很长时间。我要靠我的红外热像仪养家糊口,长时间没有它的话简直就是灾难。而在FLIR,红外热像仪马上就能取回。这也是 我选择FLIR红外热像仪的一个重要原因。”

4

卓越性能

Böttcher已经使用FLIR红外热像仪很多年了。“我最早买的是FLIR Agema Thermovision 470红外热像仪。在那之后买了FLIR ThermaCAM 545。两年前买了FLIR ThermaCAM B20HS。所有这些红外热像仪在当时都是顶级的,直到现在我都还在使用。这些红外热像仪我都用了很多年,都非常满意。但是当B660一出现,我就毫不犹豫地买了下来,替代了我原来的FLIR B20 HS。

“不得不说FLIR B660红外热像仪在性能上有很大改进,我尤其喜欢它的对比度优化功能,它能呈现出那些最微小的细节。”对比度优化功能最初仅用于军事设备,直到最近才出现在商用设备上。    使用该功能,红外热像仪会自动优化亮度和对比度,以呈现热图像上的微小细节。该功能在军用设备上已使用多年,但FLIR红外热像仪首款使用该技术的商用热像仪。

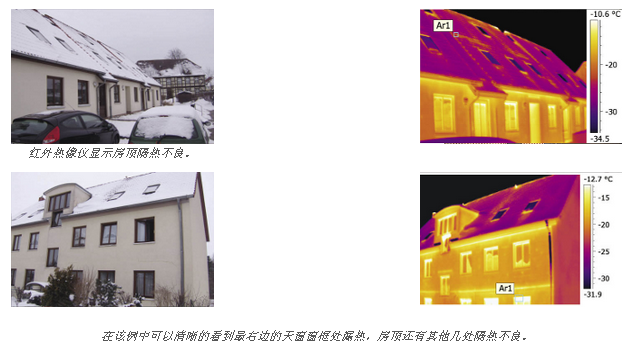

在该例中可以清晰的看到最右边的天窗窗框处漏热,房顶还有其他几处隔热不良。

5

画中画

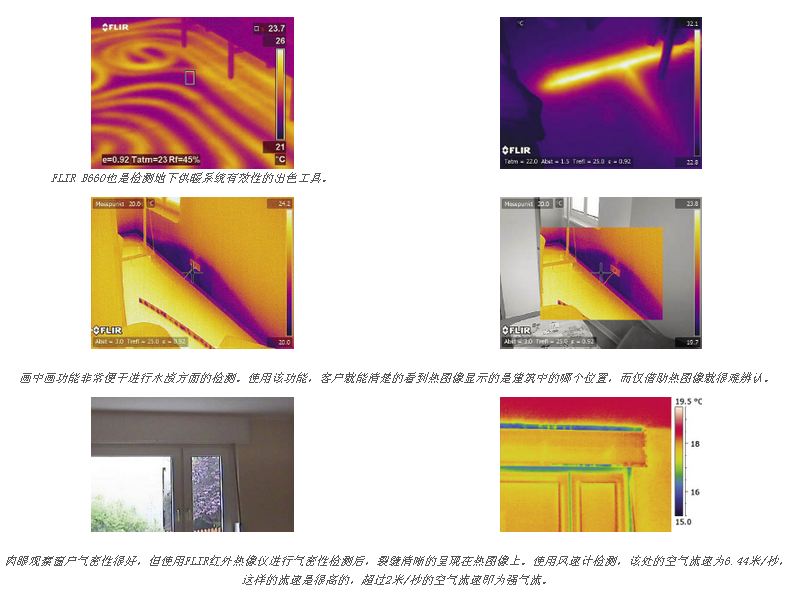

“B660的另一个很有用的功能就是画中画,”Böttcher说。该功能使您可以在一个可见光画面内建立另一个可移动可调节大小的热画面。“画中画非常有用,你可以向客户展示出现问题的地方位于建筑的什么位置,因为对于有些客户而言,仅看热图像很难辨认出这是建筑的哪个部分。虽然还没用过,但我觉得内置的GPS定位功能和录音功能也将派上用场。”

6

“这也并不是说其他小型红外热像仪就没有用,”Böttcher强调说,“其他分辨率稍低的红外热像仪也能很有效的发现问题,但是如果你想精确定位问题区域,想要高质量、高精度的数据,你就需要一个B660这样的红外热像仪。我有很多同事也使用一些低分辨率的热像仪,但他们经常卡在一些无法解决的问题上。无论是损失评估还是能源审核,我的FLIR红外热像仪有更高的精度,热灵敏度和分辨率,总能完成其他热像仪无法完成的任务。对于初步检测来说,其他外形较小、价格稍便宜的红外热像仪也能胜任,但如果想要精确弄清楚问题所在,你就需要FLIR B660这样的红外热像仪。”

7

报告软件

Böttcher使用FLIR的报告软件生成检测报告。“这个软件程序用起来非常简单,你可以快速高效地生成简单易懂的检测报告。”它兼容最新Microsoft系统,及最新版本的Microsoft Word。借助令人兴奋、强大的全新三倍热叠加和画中画功能,FLIR报告软件能使您的FLIR红外热像仪发挥最大潜能。
