排水泵站监控系统解决方案

发布日期:2025/7/8

排水泵站监控系统解决方案

系统概述

排水泵站监测系统主要在排水泵站布设排口流量计、液位变送器、水泵控制柜等设备,实时采集排水泵站的运行数据,数据统一汇聚到泵站监控系统平台,实现泵站运行状态实时监测,实现对水泵自动控制、手动控制、远程控制,可对多个监测泵站设备进行分布式监控和集中管理,为排水管网精细化管理提供科学、有效的数据支撑。

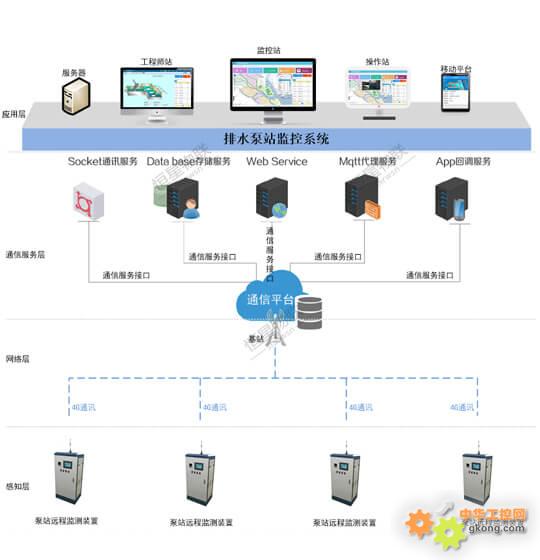

系统架构

1、感知层

感知层的设备通过传感网络获取感知信息。感知层是物联网的核心,是信息采集的关键部分。

2、网络层

网络层是数据通信的核心,是数据传输的主要通道,网络层主要采用4G通信网络,具备覆盖广、连接多、速率快、成本低、架构优等特点。

3、通信服务层

通信服务层由物联网设备管理平台组成,实现数据的汇集与管理,为管网监测平台及其他

应用平台提供专业、便捷的数据接口服务。

4应用层

应用层为排水泵站监测系统平台及第三方应用平台,为运维部门、泵站权属单位等相关部门提供数据展示、指挥调度等信息服务。



系统功能

1联动控制

支持水泵控制柜手动控制、自动控制、远程控制,控制模式可切换。依据排水泵站蓄水池液位和排水流量,自动控制启动、停止水泵机组。

2、泵站调度

掌握泵站的真实运行状况,当水泵发生故障时,进行及时的故障分析,并根据管网运营要求进行泵站联合调度,为排水管理部门提供可靠的监控数据和决策依据。

3、实时监控

对泵站视频、环境参数、水泵运行参数等进行实时监测,对泵站流量、液位进行远程监测,对监测报警阈值进行设定,实现超阈值报警,为泵站无人值守的建设建立基础。

4、数据分析

对水泵启停、能耗数据进行实时采集,将监测数据进行汇总、比对、分析,进而提出合理的泵站调度方案和运行策略,有效的降低泵站能耗,整体提升泵站运行管理效率,保障了排水管网高效运行。



系统特点

1实时性高

监控数据采用4G无线传输,数据传输实时性高,传输距离远,信号覆盖广,为排水管理部

门提供了高效、实用的数据。

2、扩展性强

系统设备采用冗余扩展设计,可根据实际需求接入多种传感设备数据及设备控制信号;软件平台可根据项目需求灵活的、简单的接入不同排水泵站的监控数。

3、集成度高

排水泵站监控系统集成了泵站视频监控、泵站环境监测、泵站能耗监测、泵站巡检、泵站运行状态监测为一体的整体解决方案,实现了泵站的无人值守。

4、使用简单

通过手机APP可以随时对排水泵站状态数据实时监测,实时报警,权限查看等,通过巡检APP对泵站进行巡检管理,使用简单。
