一、描述

       智能农业控制通过实时采集农业大棚内温度、湿度信号以及光照、土壤温度、土壤水分等环境参数，自动开启或者关闭指定设备。可以根据用户需求，随时进行处理，为农业生态信息自动监测、对设施进行自动控制和智能化管理提供科学依据。

       大棚监控及智能控制解决方案是通过光照、温度、湿度等传感器，对农作物温室内的温度，湿度信号以及光照、土壤温度、土壤含水量、CO浓度等环境参数进行实时采集，自动开启或者关闭指定设备(如远程控制浇灌、开关卷帘等)。

二、项目硬件配置

单套无线采集硬件配置

名称

技术指标

数量

空气温湿度传感器

供电24V，输出4-20MA、
空气湿度：范围0～100% 精度 ±3% 分辨率0.1%
空气温度：范围-30～70℃ 精度 ±0.2℃ 分辨率0.1℃

1

土壤温度传感器

供电24V，输出4-20MA、测温范围：-20～80℃

1

光照度传感器

供电24V，输出4-20MA、
测量范围：2000～200000Lux

1

土壤水分传感器

供电24V，输出4-20MA、
测量量程：0～100%
测量精度：0～100%（m3/m3）范围内为±2%（m3/m3）

1

控制器

8路继电器输出

1

采集器

MODBUS协议8通道数据采集器
精度：± 0.1%

1

无线发射器

ZIGGEE方式，传输距离：：<100 m

1

无线接收器

ZIGGEE方式，传输距离：：<100 m

1

备注：如一个大棚中使用2~3套无线采集设备，那么无线接收只用一个就可以！

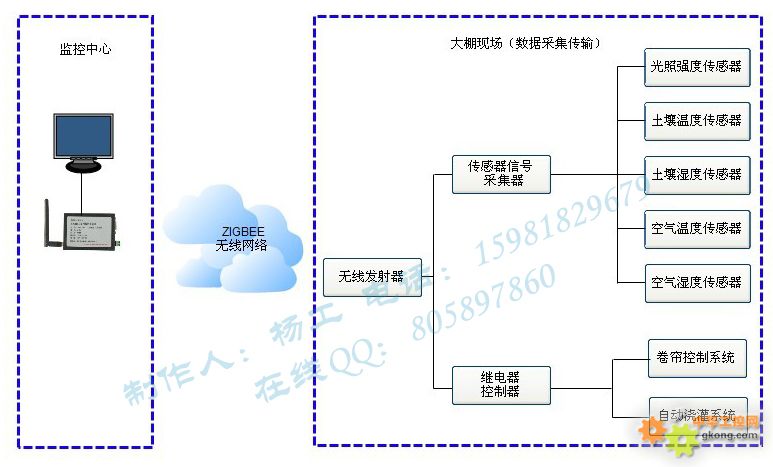

三、系统架构设计

<!--[if !vml]--><!--[endif]-->

四、系统描述

1、大棚现场是提供我们要的各种参数，各种传感器参数的采集通过传感器采集器采集然后通过无线发射器传输到监控中心。

2、监控中心在监控各种参数的同时，来判断该参数是否超过设定值，如果超过，通道电脑发出命令，让大棚现场的继电器输出来控制自动浇灌系统的启动或停止。来达到自动化检测和控制的目的！

继电器控制系统主要由控制器、执行设备和相关线路组成，通过控制器可以自由控制各种农业生产执行设备，包括喷水系统和空气调节系统等，喷水系统可支持喷淋、滴灌等多种设备，空气调节系统可支持卷帘、风机等设备。

3、监控系统软件平台是提供智能大棚的所有功能展示，主要功能包括各种数据监测、历史数据、超阈值告警和远程控制五个方面。用户还可以根据需要添加视频设备实现远程视频监控功能。各种我们需要了解的数据是通过数值显示，直观的在监控软件上显示、历史数据可以向用户提供历史一段时间的数值展示；超阈值告警则允许用户制定自定义的数据范围，并将超出范围的情况反映给用户。
