发布日期：2025/8/17

       在实际应用中，工程人员在做一个系统选型的时候，对于这个系统选用S7-200系统还是S7-300系统，最主要取决于系统所需承载的最大IO容量。目前S7-200 PLC系统最大IO容量为128 DI/128 DO，32 AI/32 AO，如系统控制数字量或模拟量要求点数超出系统规定的范围，S7-200系统就不能满足于控制要求，大多会改用S7-300系统来满足应用的要求。

       近年来，工控行业迅速发展，许多机械设备，如大型塑料挤出机、污水处理控制、汽车装配生产线等，IO控制点数已超出S7-200 系统所能达到的能力，更多用户只能选择S7-300系统，我们行内人士都知道，使用300系统与200系统价格相差甚大，少则几千，多则几万，这大大提高了设备制造成本，降低了市场竞争力。基于上述需求，奥越信科技经过多年的技术积累，为更好的服务与市场，推出了基于S7-200系统超强扩展能力的解决方案，自主产品----IM265A机架扩展模块。用S7-200主机扩展6个模块第七个槽位连接IM265后面再接7个扩展模块，大大扩展了200系统IO容量。而且使用简单，编程方便，极大的满足了客户应用。

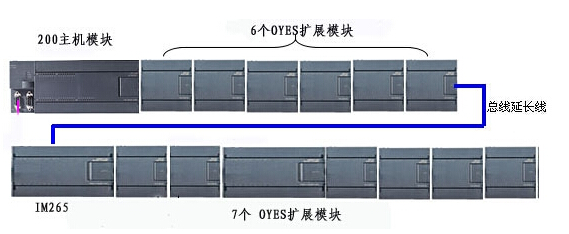

IM265A机架扩展模块图如下：



产品特点：

1、轻易扩展200系统的容量，可扩展7个IO模块，单个CPU后最多可扩展14个模块；

2、输入双向光电隔离，支持80CM总线延长线，可靠且便于安装；

3、IM265A模块本体自带16DI/16DO，性价比极高

系统应用实例：

        江苏无锡某污水处理项目控制对象包括进水井、提升泵房、细格栅间、二沉池、曝气沉砂池、鼓风机房、生化反应池、紫外线消毒柜、出水渠等，每个关键控制区都需检测液位、温度、PH值等参数。

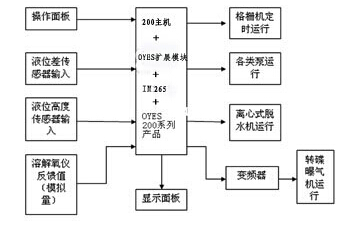

       上图所示工业污水处理系统的电气控制系统总框图，结合控制要求及工艺，此控制系统由现场控制和远程控制相结合的方式，现场由200主机+OYES扩展模块+IM265+OYES 200系列模块进行数据采集,检测液位、温度、PH值等，如下图：

IM265模块使用方法及注意事项：

1、IM265A给后续扩展模块提供总线电源，无需考虑总线电源消耗问题

2、IM265A需占用IO槽位，必须放置在CPU后第7个模块内，否则IM265不能识别

3、总模块数大于7个，模拟量模块尽量全部放置在CPU后，IM265A后只放置数字量模块。

4、使用时，IM265A左下侧的供电电源必须接，否则模块不能识别

5、IM265A模块具体参数，请见奥越信模块用户手册。

结论：

    基于S7-200系统超强扩展能力的解决方案，用S7-200系统+IM265模块代替部分S7-300系统，即为生产提供了技术便利，又节约成本，提高企业了竞争力，对于当前广大设备制造商来说是一种高性价比的自动化控制系统解决方案。
