发布日期：2025/7/11

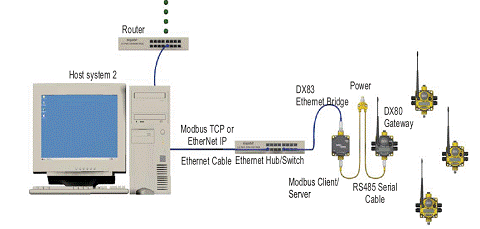

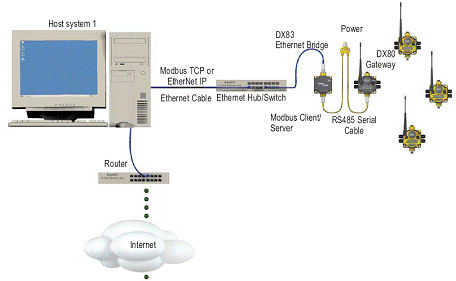

　　Banner 公司DX70无线传感器能将现场的各种传感器信号如: 开关量,模拟量及热电阻,电偶. 通过节点I/O无线传输到网关(节点与网关为双向通讯), 网关通过RS485 MODBUS,ETHERNET IP, TCP/IP MODBUS传输到PLC以及上位机. 传输距离一对一约为1.5Km左右, 在星型拓扑连接架构下, 2.4GHz型号最远可达3.2Km.   　　无线技术   　　扩展频谱(Spread Spectrum)技术是一种常用的无线通讯技术，简称展频技术，展频技术的无线局域网络产品是依据FCC(Federal Communications Committee，即美国联邦通讯委员会)规定的ISM(Industrial Scientific, and Medical工业、医疗、科学)，频率范围开放在902M~928MHz及2.4G~2.484GHz两个频段，目前banner公司均有两个频段的无线产品， 其中900MHz的产品应用于北美市场， 2.4 GHz产品则在北美以外国际市场销售。   　　展频技术主要又分为「跳频扩频」（FHSS）及「直接序列展频」两种方式 (DSSS), BANNER公司的产品采用的是FHSS技术。   　　跳频扩频技术 (Frequency-Hopping Spread Spectrum； FHSS)在同步、且同时的情况下，接受两端以特定型式的窄频载波来传送讯号，对于一个非特定的接受器，FHSS所产生的跳动讯号对它而言，也只算是脉冲噪声。FHSS所展开的讯号可依特别设计来规避噪声或One-to-Many的非重复的频道，并且这些跳频讯号必须遵守FCC的要求，使用75个以上的跳频讯号、且跳频至下一个频率的最大时间间隔(Dwell Time)为400ms。

　　而编码方式则采用TDMA( 时分多址)

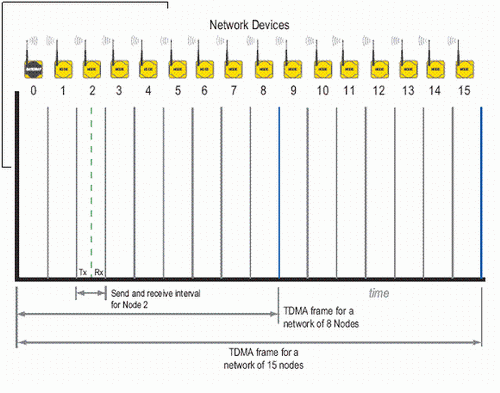

    无线路径上是采用时分多址（TDMA）方式。每一频点（频道或叫载频TRX）上可分成8个时隙，每一时隙为一个信道，一个TRX最多可有8个节点，见图所示       如前所述，TDMA系统形成频率时间矩阵，在每一频率上产生多个时隙，这个矩阵中的每一点都是一个信道，在基站控制分配下，可为任意一个节点提供与网关的TxRx通讯。      　　2． 基本网络架构

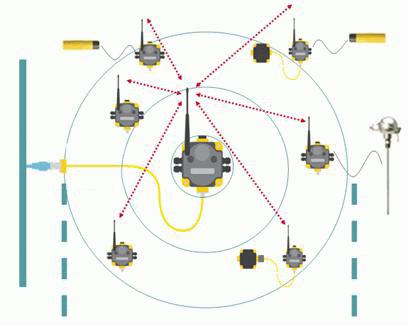

　　星型拓扑

1

2

3

4
