HZIE系列霍尔电流传感器在中国移动直流计量系统的应用

关键字：霍尔电流传感器，直流计量系统

    本文介绍了霍尔电流传感器HZIE系列在中国移动直流计量系统的应用。PAS的HZIE系列是基础的开环霍尔电流传感器，具有结构简单，安装方便的特点，对开结构非常适合不断电的应用场合。



1、引言

   我国是发展中国家，目前年GDP总值已经跃居世界第二位，但单位GDP能耗却远高于发达国家水平。

   各行各业都在开展节能减排的行动，通信行业也不例外。随着网络规模的不断增加和业务的快速发展，电信网络能耗不断增加并已成为一项主要运营成本，通信企业节能减排潜力巨大。如何对能源进行有效监控,是一直摆在电信工作者面前的一个难题。现有的通讯系统不能间断，电力供应不能断电，这就意味着对现有电力供应系统的测量不需在带电状态下作业，这一点对于所有电力测量系统提出了挑战。





北京移动GPRS机房

   在做节能措施之前必要的步骤是测量电力的消耗情况，将测量到的信息进行分析后方可采取具体措施对具体环节进行治理。



2. 对直流供电系统进行计量

    对现有的直流柜进行技术改造时，不允许停机，要保证通信系统不断电。这就要求在加装直流测量系统的时候要进行带电操作，不停机。对电流的采集采用的是PAS直流霍尔电流传感器HZIE系列,该系列有多个子系列，具有多种开口型结构，量程最大到10000A,实际用到的多为2000A以下的量程，并提供了多种非标准量程的型号。采集系统采用的是PILOT的直流计量表，直接采集HZIE霍尔电流传感器输出的电压信号，直接采集DC48V电源系统电压，该仪表具有标准MODBUS通信协议，可以与EMERSON上位机监测系统直接匹配。

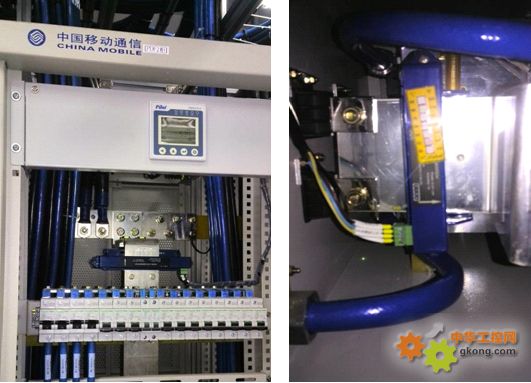

     PAS霍尔电流传感器用于中国移动直流计量系统中

3、HZIE系列开口型霍尔电流传感器的工作原理





     直流电流传感器HZIE系列的外形                      直流电流传感器HZIE系列的原理图

     被测电流经过传感器的穿孔，软磁材料起到聚磁作用，位于气隙中的霍尔元件能检测到磁性的大小，并输出微弱的电压信号，该微弱的电压信号经过运算放大器放大后，被调理成4V或5V输出，该输出电压信号大小与被测量的电流是线性比例关系。

4、直流电压变送器GDU1-C51的特点、技术参数及接线方法

 该系列开口霍尔开环电流传感器的特点是：

Ipn

Primary nominal current (Arms)

0-10000

Ip

Primary Current, measuring range(Arms)

150% x Ipn

Ioc

Over load capacity

5000Arms

Vsn

Secondary output (Vrms)

4 or 5V

X

Accuracy（Ta =+25℃）

≤1%

EL

Linearity error

≤0.5%

Vc

Power supply voltage

Pn(±5%)

Vofs

Offset voltage（Ta =+25℃）

≤50mV

Tr

Response time

≤ 10uS

di/dt

di/dt

> 50A/uS

f

Frequency bandwidth

DC-10KHz

Ic

Current consumption

30mA

RL

Load resistance (@IpN,@ ±15V)

>5KΩ

Vd

Isolation test(50HZ,1min)

6KV

Ta

Ambient operating temperature

-25 - +70 ℃

Ts

Ambient storage temperature

-40 - +85 ℃

W

Mass

400g

St

Standards

EN50178:1997

Ha

Ambient operating humidity

0-95% RH



Case material

According to UL94-V0



 AC/DC/混合电流均可测量

 体积小集成度高

 过载能力强

温度特性好

 原副边高度隔离

 反应时间快。

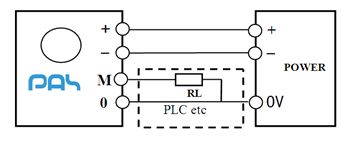

           PAS HZIE系列开环霍尔电流传感器的接线方法



5、   结束语

    节能减排对每一个企业都是很重要的任务，直流系统的节能减排也势在必行，PAS系列开口型电流传感器因其简单可靠、开口型安装形式、可定制的量程等良好的适用性，在实际的直流系统测量中得到了大量应用。
