输出模块外部配线连接方式：40针连接器两个三菱RY42NT2P

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

三菱输出模块 RY42NT2P概述

输出点数：64点。
输出形式：晶体管（漏型）输出。
额定开闭电压、电流：-。
额定负载电压：DC12～24V。
大负载电流：0.2A/点。
响应时间：1ms以下。
公共端方式：32点/公共端。
保护功能（过载、过热）：有。
外部配线连接方式：40针连接器两个。
输出模块带机械式继电器触点机构，
包括所用的负载电压范围较大的继电器输出型和可用于DC12~24V负载的晶体管输出型。
可根据负载电压、输出点数的不同，选择适合用户需求的模块。
根据继电器触点寿命进行预防性维护。
继电器输出模块可累计各输出点的ON次数。
可通过了解该继电器触点的开关次数，根据继电器寿命进行预防性维护。

RY41PT2H RY40PT5P R32SFCPU RJ71EN71 RD81MES96 RJ61BT11 R16ENCPU

RY42NT2P详细介绍
输入电源电压：AC100〜240V。
输入频率：50/60Hz正负5%。
输入大视在功率：130VA。
输入大功率：-。
额定输出电流（DC5V）：6.5A。
额定输出电流（DC24V）：-输出模块。

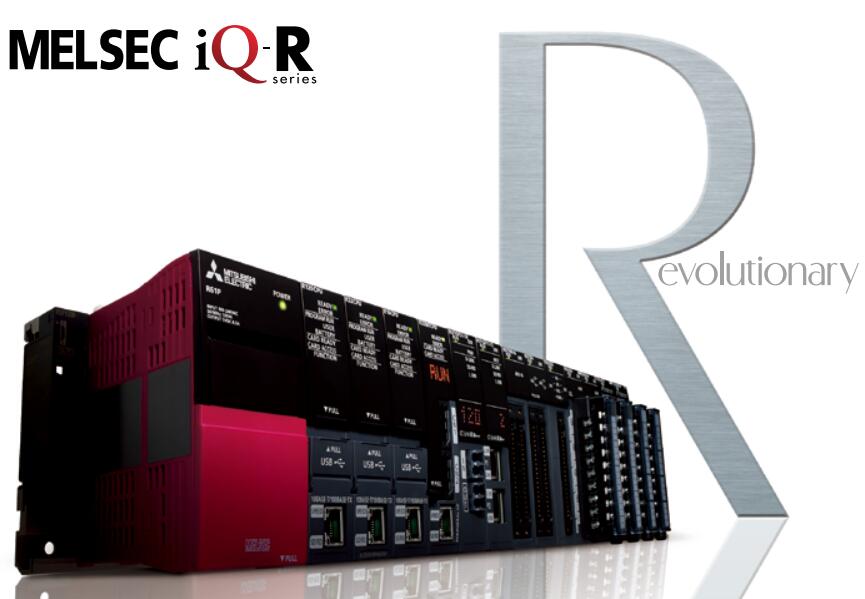

MELSEC iQ-R系列由 CPU模块、电源模块、基板模块、输入输出模块、智能功能模块等各种模块组成。
对于整个系统，基板模块多可扩展到7级、模块多可安装64个，
因此可构建大型系统。此外，通过使用RQ扩展基板模块，
海还可有效利用MELSEC-Q系列模块的资产。运算控制方式：存储程序反复运算。
内置CC-Link IE输出模块。
输入输出点数：4096点。
程序容量：160K步。
轻松收集、显示软元件值。
只需进行简单的参数设定，即可将软元件值作为记录数据进行收集，
保存到SD存储卡中，或通过USB/以太网进行实时。
利用记录功能收集的数据支持Unicode文本格式，
可通过GX LogViewer和电子表格软件轻松进行确认输出模块。
此外，还可利用GX LogViewer的实时功能，
轻松确认对象软元件发生微小变化的时间。
这些功能对可追溯性的提高和设定启动、故障时的调试有很大帮助。电缆的长度：3.0米。
MELSEC iQ-R系列的"模块间同步功能"，是指可按照模块间同步周期，
使作为同步对象的多个输入输出模块和智能功能模块的输入或输出时间同步的功能RY42NT2P。
利用此功能，可对系统和设备进行控制。
此外，还可在CC-LinkIE现场网络同步通信中，使动作时间在网络节点之间保持同步，
避免因网络传输延迟时间而导致的误差，从而构建稳定的系统。
同时使用这些功能，可轻松应对要求各项动作同步的情况，
例如胶印机的切割和弯折工序等RY42NT2P。Max. 10Mbps、主站/本地站、支持CC-Link Ver.2。
CC-Link是可同时进行控制和信息处理的总线(RS-485)型开放式现场网络。
可在CC-Link与从站设备之间高速传输ON/OFF信息等位数据、模拟量信息等字数据RY42NT2P。
通过CC-Link连接各种现场设备。
可连接各种支持CC-Link的现场设备，按照各种控制需求构建相应的系统。
使用远程设备网络模式，多可连接64个如模拟量设备等远程设备站。控制轴数：2轴。
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
启动时间（运算周期0.444ms、1轴）：0.7ms。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100m。
外部配线连接方式：40针连接器。
直线插补：2轴。
圆弧插补：2轴。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性，，
可像运动控制器一样进行同步控制、凸轮控制等控制三菱。
可连接到支持伺服系统专用高速同步网络SSSCNETⅢ/H的伺服放大器上输出模块。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）。
速度/位置控制切换(生产半导体晶片等）。

RY42NT2P样本·手册·说明书

样本名称（中文）

下载

RY42NT2P选型手册

下载 [37.88MB]

手册/说明书名称（中文）

下载

RY42NT2P模块间同步功能参考手册

下载 [2.87MB]

RY42NT2P安全应用指南

下载 [26.38MB]

RY42NT2P FB参考用户手册
