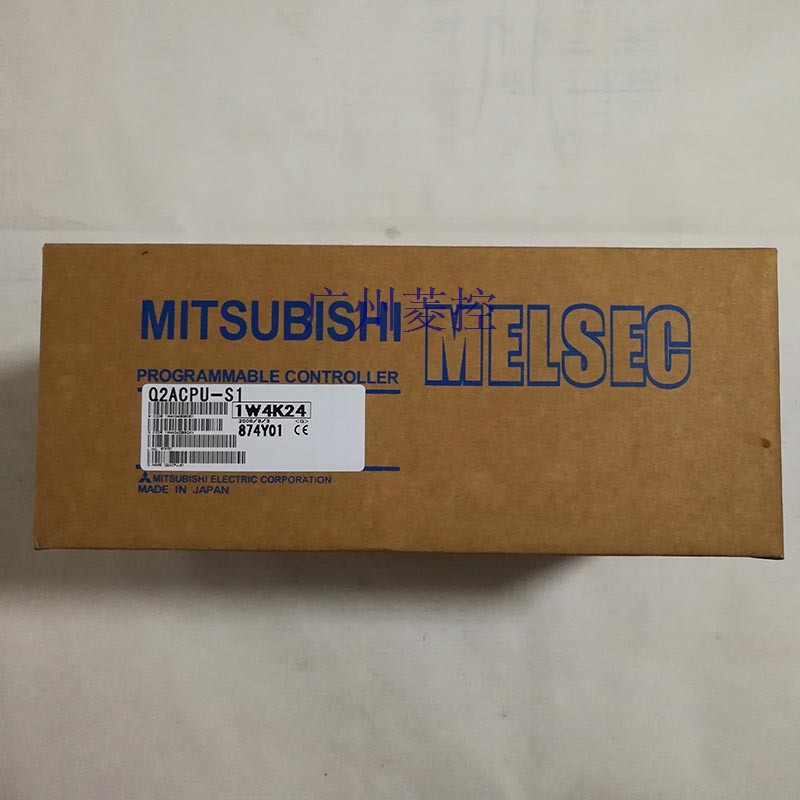

CPU单元输入电压及电流：DC24V7mA 三菱Q2ACPU-S1

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

三菱 CPU单元 Q2ACPU-S1概述

输入输出点数：1024点。
输入输出数据设备点数：8192点。
程序容量：60k。
基本命令处理速度(LD命令)：0.2μS。
指令执行所需的时间和用户程序的长短、指令的种类和CPU执行速度是有很大关系，
一般来说，一个扫描的过程中，故障诊断时间，
通信时间，输入采样和输出刷新所占的时间较少，
执行的时间是占了大部分。
光电耦合器由两个发光二极度管和光电三极管组成。
发光二级管：在光电耦合器的输入端加上变化的电信号，
发光二极管就产生与输入信号变化规律相同的光信号。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
光电三级管：在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
用户程序存储容量：是衡量可存储用户应用程序多少的指标。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。

Q172CPUN-T Q173PX-S1 Q06PHCPU QE81WH4W QC06B QX90H QC50B

Q2ACPU-S1详细介绍
5槽；需要1个AnS系列PLC电源模块；
用于安装大AnS系列PLC模块。
AnS系列PLC的基板底板。
QA1S系列PLC 5槽主基板。
AnS系列的模块可安装CPU单元。输入输出点数：1024点。
输入输出数据设备点数：8192点。
程序容量：60k。
基本命令处理速度(LD命令)：0.075μS。
PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令，
经相应的运算和处理后，其结果再写入输出状态寄存器中，
输出状态寄存器中所有的内容随着程序的执行而改变。
输出刷新阶段：当所有指令执行完毕，
输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中，
并通过一定的方式(继电器、晶体管或晶间管)输出，驱动相应输出设备工作CPU单元。SRAM存储器卡，容量：2M字节。
尺寸：45*42.8*3.3mm
重量：15g。
支持SD存储卡。
高速通用型QCPU支持SD存储卡，
从而能够与有SD存储卡插口的PC之间轻松地实现数据交换CPU单元。
另外、可同时使用SD存储卡和扩展SRAM卡。
因此，可利用扩展SRAM卡扩展文件寄存器，
可利用SD存储卡同时进行数据文件记录、大量注释数据保存、通过存储卡进行引导运行。
更好的用户体验数据记录功能。
记录方便，无需程序。
只需通过专门的配置工具向导轻松完成设置，
便可将收集的数据以CSV格式保存到SD存储卡Q2ACPU-S1。
可有效利用已保存的CSV文件方便地创建各种参考资料，
包括日常报告、生成报表及一般报告。
这些资料可应用于启动时的数据分析、追溯等。
毫无遗漏地记录控制数据的变动
可在每次顺序扫描期间或者在毫秒时间间隔内收集数据，
毫无遗漏地记录的控制数据的变动。
因此，在发生故障时，可快速确定原因，进行的动作分析Q2ACPU-S1。三相3线式。
测量电路数：4个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息Q2ACPU-S1。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及及节拍单位内的电量三菱。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量CPU单元。
例如，可使用一个模块测量来自控制面板干线的其他负载。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。

Q2ACPU-S1样本·手册·说明书

样本名称（中文）

下载

Q2ACPU-S1选型手册XZE123-1

下载 [3.21MB]

Q2ACPU-S1选型样本XZE123-2

下载 [2.54MB]

手册/说明书名称（中文）

下载

Q2ACPU-S1参考手册

下载 [7.45MB]

Q2ACPU-S1PID控制指令篇编程手册
