简易运动模块维护简单:配有梳型配线盖板接线更方便更换同系列变频器时不许拆线只要把原来变频器的控制端子三菱QD77MS2

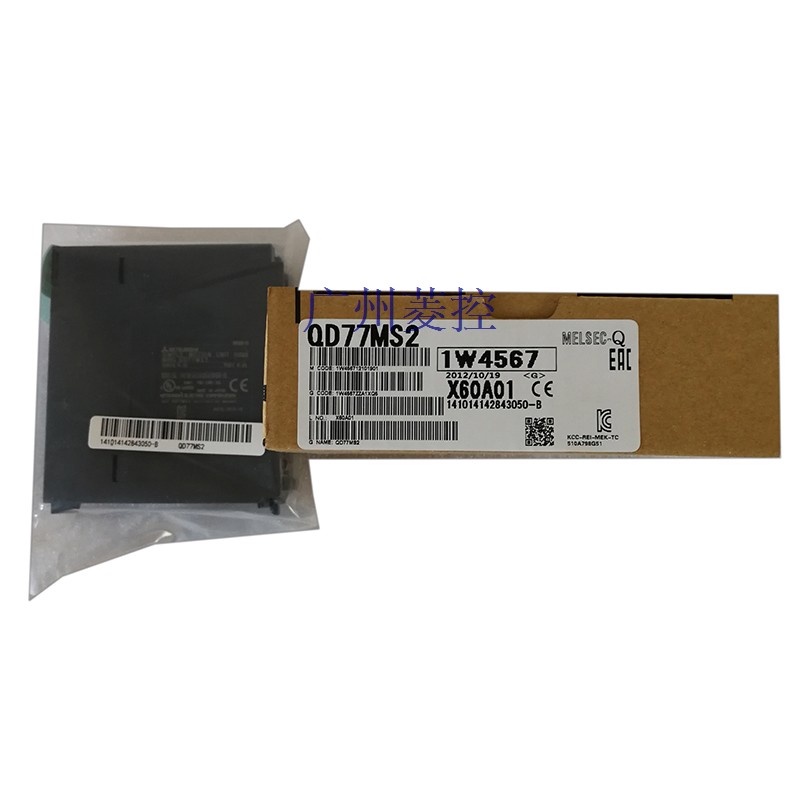

  • 三菱 简易运动模块 QD77MS2概述

    大控制轴数:2轴。
    与伺服放大器的连接方式:SSCNETⅢ/H连接型。
    驱动单元间的大连接距离:100m。
    运算周期:0.88ms。
    插补功能:线性插补(大4轴),2轴圆弧插补。
    色标检测信号:2点。
    色标检测设置:4设定。
    即使是对长距离配线也能灵活应对。
    采用光纤电缆,具有高速、、高可靠性的伺服系统控制器网络。
    除传统的定位控制外,还支持速度度/转矩控制和同步控制。
    使用“简易运动模块设置工具”,
    可轻松地执行定位设置、监视及调试等动作。
    此外,还可以波形图形式收集和显示与运动控制器同步的数据。
    SSCNET Ⅲ /H 连接节省了配线,站间连接距离大可达 100m,
    可轻松地支持对位置系统。
    通过伺服放大器输入上限限位开关、下限限位开关和近点挡块信号,
    从而大幅度地减少配线。
    除定位控制和速度控制外,还可执行同步控制、凸轮控制、转矩控制、碰压控制等处理。
    定位模块( QD75MH)的工程和顺序程序与以往的旧型号高度兼容,
    可方便地用于简易运动模块( QD77MS)的工程。

  • QD77MS2详细介绍
    FL-net(OPCN-2)Ver.2.00接口。
    10BASE5/10BASE-T用。
    实时传输控制数据,为提高生产效率和设备价值提供支持的高速数据通信模块简易运动模块。
    可经由以太网,将与顺序扫描同步的数据传输到PC上的用户程序。
    实现了以往通信方式无法实现的详细控制数据传输,
    利用用户应用程序进行实时数据分析,
    为提高生产效率和设备价值提供支持。
    通过以太网轻松连接编程工具。
    编程工具(GX Works2、GX Developer)和CPU直接连接( 1对1)时,
    无需进行IP地址设置。而且无需选择电缆,直通线和交叉线均可使用简易运动模块。
    因此,这种连接方法和使用USB一样,可轻松与CPU进行通信,
    即使是不熟悉网络设置的操作人员也能轻松建立连接。5槽;双电源模的电源冗余系统;
    用于安装Q系列模块。
    冗余CPU扩展时次专用。
    缩短系统停机复原时间。
    只需简单的操作,即可将CPU内的所有数据备份到存储卡中。
    通过定期备份,可始终将新的参数、程序等保存到存储卡简易运动模块。
    在万一发生CPU故障时,在更换CPU后,可通过简单的操作,
    通过事前备份了数据的存储卡进行系统复原。
    因此,无需花费时间管理备份数据,也可缩短系统停机时的复原时间。
    应用范围更广,更先进。
    于时代的Q系列CPU产品。
    Q系列CPU产品应用范围广泛,
    提供可编程控制器、过程、冗余、C语言、运动、机械手、CNC的各种CPU,
    以满足各种控制需求QD77MS2。
    通过多CPU配置,可根据使用规模、目的,
    构建符合各种控制要求的佳系统。
    此外,通过冗余系统,可构建高可靠性系统,
    即使发生故障,系统也能继续运行。输入输出点数:4096点。
    输入输出元件数:8192点QD77MS2。
    程序容量:200 k步。
    处理速度:0.0095 μs。
    程序存储器容量:800 KB。
    支持USB和网络。
    支持安装记忆卡。
    多CPU之间提供高速通信。
    缩短了固定扫描中断时间,装置化QD77MS2。
    固定周期中断程序的小间隔缩减至100μs。
    可准确获取高速信号,为装置的更加化作出贡献。
    通过多CPU进行高速、机器控制。
    通过顺控程序的直线和多CPU间高速通信(周期为0.88ms)的并列处理,实现高速控制。
    多CPU间高速通信周期与运动控制同步,因此可实现运算效率大化。
    此外,新的运动控制CPU在性能上是先前型号的2倍,
    确保了高速、的机器控制。主站/本地站共用。
    对应CC-Link Ver2。
    CC-Link保持循环传输的一致性,
    并将循环传输与信息(瞬时传输)通信分开,从而保证了准时性。
    即使信息通信信达到饱和,也不会影响链接扫描时间三菱。
    QJ61BT11N模块支持CC-Link 版本1和和版本2,可用作本地站或主站模块简易运动模块。
    在I/O控制中性价比的开放式现场网络模块。
    CC-Link以可靠的现场总线技术为基础,
    能够高速传输大量的位数据(例如ON/OFF信息等)和字数据(例如模拟量信息等)。
  • QD77MS2样本·手册·说明书
    样本名称(中文)
    下载
    QD77MS2选型手册
    手册/说明书名称(中文)
    下载
    QD77MS2 Q系列PLC快速入门指南
    QD77MS2定位控制篇用户手册
    QD77MS2同步控制篇用户手册
    Manual Name (English)
    Download
    QD77MS2 User''s Manual (Positioning Control)(QD77MS2定位控制用户手册)
  • QD77MS2类似型号价格

    QD77MS2

    1846元

    QD75P4N

    开路集电极输出(升级版)

    1038元

    QD72P3C3

    带内置计数器功能的定位模块

    0元

    QD75M4

    对应SSCNET定位模块

    384元

    QD75D1

    差动输出定位模块

    423元

    QD75MH4

    对应SSCNET III定位模块

    538元

    QD62-H02

    高速计数模块

    923元

    QD77MS16

    简易运动模块

    3461元

    QD75MH2

    对应SSCNET III定位模块

    384元

    QD64D2

    4Mpps兼容型高速计数器模块

    1500元

    QD70P8

    开路集电极输出

    923元

    QD35ID2

    ID接口模块

    0元

    QD75MH1

    对应SSCNET III定位模块

    461元

    QD81MEM-8GBC

    闪存卡

    2500元

    QD73A1

    PLC

    1869元
