通用型CPU Q02UCPU输入输出元件数：8192点

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

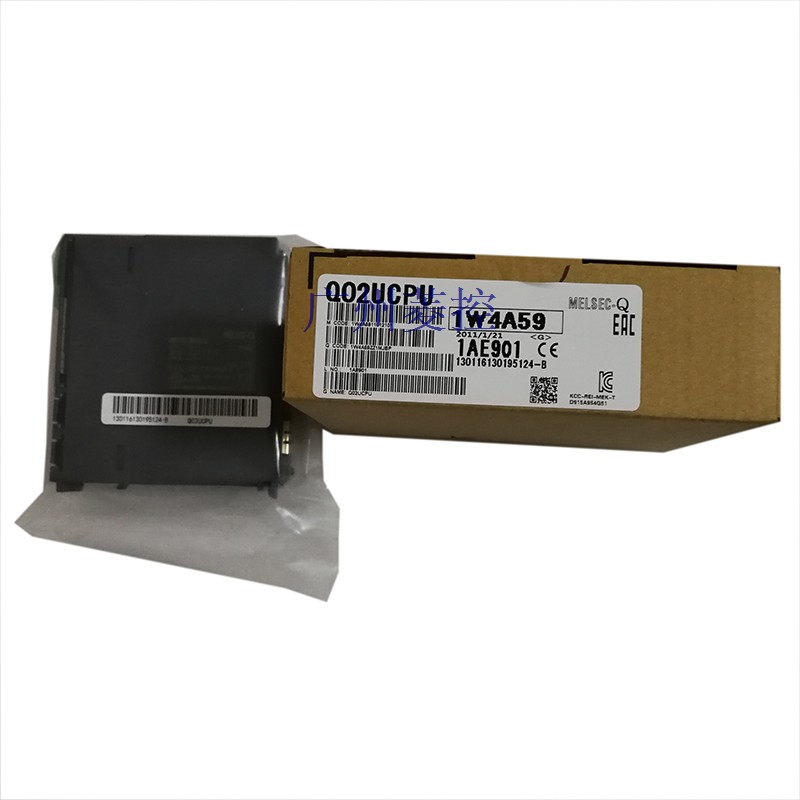

三菱通用型CPU Q02UCPU概述

输入输出点数：2048点。
输入输出元件数：8192点。
程序容量：20 K步。
处理速度：0.04 μs。
程序存储器容量：80 KB。
支持USB和RS232。
支持安装记忆卡。
高速处理，生产时间缩短，更好的性能。
随着应用程序变得更大更复杂，缩短系统运行周期时间是非常必要的。
通过高的基本运算处理速度1.9ns，可缩短运行周期。
除了可以实现以往与单片机控制相联系的高速控制以外，
还可通过减少总扫描时间，提高系统性能，
防止任何可能出现的性能偏差。
高速、数据处理。
实数(浮点)运算的处理速度实现了大幅度提高，
加法指令达到了0.014μs，
因此可支持要求高速、的加工数据等的运算处理。
此外，还新增加了双精度浮点运算指令，
简化了编程，降低了执行复杂算式时的运算误差。

QD74MH8 Q26UDHCPU Q173DCPU Q6TEL QX82-S1 QY23L QD75D2

Q02UCPU详细介绍
三相4线式。
测量电路数：1个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息Q02UCPU。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及节拍单位内的电量。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量。
例如，可使用一个模块测量来自控制面板干线的其他负载Q02UCPU。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。SRAM+E2PROM存储卡。
RAM容量：128KB。
E2PROM容量：128KB。SRAM存储卡。
RAM容量：64KB。控制轴数：大32轴。
体积紧凑﹑节省空间。
采用与MELSEC-Q系列PLC相同的硬件结构﹐实现业界同类产品安装面积﹑体积小。
采用12槽基板﹐更加节省空间和成本。
可以共享MELSEC-Q PLC的电源模块﹑基板﹑和I/O模块。
可以将控制处理分配到多CPU系统中的各个CPU模块﹐相当于智能化控制系统。
在PC（Personal Computer）CPU。三相4线式Q02UCPU。
测量电路数：3个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及节拍单位内的电量。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量。
例如，可使用一个模块测量来自控制面板干线的其他负载。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。8轴，开路集电极输出型。
控制单位：脉冲。
定位数据数：10个数据/轴。
大脉冲输出：200Kpps。
40针连接器。
简单多轴定位的理想解决方案。
与步进电机控制匹配。
加减速平滑，速度变化细微。
加快了定位控制启动处理的速度。
定位模块。
开路集电极输出型。
差分驱动器输出型。
根据用途分为开路集电极输出型和差分驱动器输出型 2 种类型。
差分驱动器输出型定位模块可将高速指令脉冲 ( 高 4Mpps) 可靠地传输至伺服放大器，
传输距离可达 10 米，实现高速的控制。
（开路集电极型定位模块的指令脉冲高为200kpps。）
缩短系统停机复复原时间Q02UCPU。
只需简单的操作，即可将CPU内的所有数据备份到存储卡中。
通过定期备份，可可始终将新的参数、程序等保存到存储卡Q02UCPU。
在万一发生CPU故障时，在更换CPU后，可通过简单的操作，
通过事前备份了数据的存储卡进行系统复原。
因此，无需花费时间管理备份数据，也可缩短系统停机时的复原时间。

Q02UCPU样本·手册·说明书

样本名称（中文）

下载

Q02UCPU选型样本

下载 [5.96MB]

手册/说明书名称（中文）

下载

Q02UCPU Q系列PLC快速入门指南

下载 [16.29MB]

Q02UCPUPID控制指令篇编程手册

下载 [5.21MB]

Q02UCPU SFC控制指令篇用户手册
