Pro-face 整合控制功能的可编程人机界面 PFXLM4301TADAK概述

模拟机型/NPN输出型。
显示屏尺寸：5.7英寸。
分辨率：320×240像素（QVGA）。
LCD：TFT。
颜色：65536色。
以太网接口：1个。
串口：1个。
CANopen接口：1个。
USB(主机)：1个。
USB(设备)：1个。
内置DIO输入：12点。
内置DIO输出：6点。
内置AIO输入：4点。
内置AIO输出：2点。
共用DIO：2点高速计数器(带同步输出)脉冲输入。
专用DIO：2点脉冲输出、PWM输出。
扩展模块EX模块：无。
扩展模块CANopen模块：63站。
控制器存储器大小：FLASH EPROM 132KB（相当于15000步（多60000步)）。
CANopen 网络
LT4000M 支持通过CANopen 与各种远程设备进行数据交换，便于实现经济易用的系统设计。
可选择标准I/O 模块，也可在复杂应用中选择动作或控制模块等更的产品。

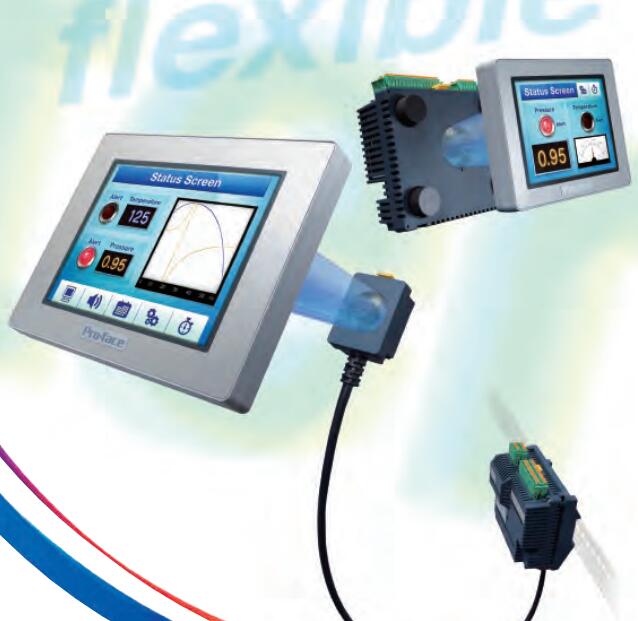

安装灵活。
使用分体安装电缆，可将控制模块安装在DIN 导轨上，
而将显示模块安装在其他位置。
显示模块占空小，即使空间有限，也能灵活安装。
体积小巧。
体积虽小但显示效果清新亮丽，能创建出内容丰富且清晰易读的操作画面。
整和的控制功能提供数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口。
一体式设计。
采用一体式设计，结构紧凑，
安装时只需在面板上开出孔径为 22mm的圆孔。
排除故障时可方便地更换显示模块或控制模块。

PFXSP5500TPD(SP-5500TP) PFXGP4601TAA PFXZCFUV121 PFXZCETWHA1 PFXZCBCNDC2 PFXGP4311HTADER PS600-BU00

PFXLM4301TADAK详细介绍
用于安装显示模块的螺帽(10个/套)。防止连接断开的USB电缆紧固夹(USB Type-A，1接口，5个/套)配置了USB接口的数字小键盘。输入电压：DC24V整合控制功能的可编程人机界面。
屏幕尺寸：12.1英寸。
显示屏类型(分辨率)：65536色TFT真彩LCD(SVGA 800 x 600像素)。
触摸面板类型：矩阵式。
存储器：32MB(内部存储器)，SRAM320KB(备份存储器)，SRAM64KB(变量区)。
以太网接口：1个。
串口：RS-232C×1，RS-422/485×1。
SD卡插槽(大32GB)：1个。
USB接口：USB Type-A(2.0) x 1，USB Mini-B(2.0) x 1。
可更换电池：是整合控制功能的可编程人机界面。
报警分析功能块：是。
面板开孔尺寸：
宽 301.5 x 高 227.5mm(+1/0mm)。
面板厚度 :1.6-5mm，倒角半径小于R3。
提升显示效果。
所有机型均采用 65,535 色 TFT LCD，并具备背光灯亮度控制功能。
精美的画面不仅提升了监视质量，而且增加了操作的安全性。
移动终端远程。
用轻巧便携的 iPhone、iPad、iPod touch 等移动终端远程大型或长距离应用、大型加工系统或生产现场的多台机器。时钟电池，在断电时保存系统日期和时间。平装贴面，用于GP4000系列背装机型的全平安装(颜色：白，1片)4.3英寸触摸屏的防紫外线保护膜(1片)整合控制功能的可编程人机界面。GP4000E系列入门级可编程人机界面。
显示屏尺寸：10英寸宽屏。
显示屏类型：TFT真彩LCD。
分辨率：800 x 480 像素 (WVGA)。
显示颜色数：65,536 色。
背光灯：LED。
内部存储器：FLASH EPROM 32 MB。
备份存储器：FLASH EPROM 128 KB。
接口：RS-232C、RS-422/485、以太网、USB。
电压：DC24V。
轻松直连。
GP4000E全系列标配以太网口，能够与多种工业控制器连接，
例如PLC、运动控制器、机器人、视觉传感器等。
拓展业务。
所有硬件均可使用GP-Pro EX创建所需要的画面。
所有硬件设备使用同一开发平台，利于拓展新业务。
减轻PLC的CPU负担。
GP4000E系列能利用内部逻辑编程功能(梯形图编程)减轻PLC的CPU负担。
更人性化的设计。
USB1(Type A)上有锁紧和防止U盘掉落的锁紧螺丝。
滑动式电池仓，使更换电池更便捷。
3个通信接口(1个网口， 2个串口)，不仅能与PLC直连连，
而且能与其他控制器(单片机，温控器)直接连接通信，
有助于减少用PPLC连接这些控制器后，要增加的模块成本PFXLM4301TADAKPFXLM4301TADAK。
从容应对恶劣的生产环境
低功耗, 无需散热孔, 有效减少粉尘和水汽侵入。
PCBA加强涂层处理(全自动机械涂覆),
告别在粉尘、潮湿等恶劣环境中使用的顾虑。
