欧姆龙K2CA-DO3-RD2过电流继电器系列

  • 欧姆龙 过电流继电器系列 K2CA-DO3-RD2概述

    外观:也有F4外壳、R2外壳。
    电路结构和断路方式:单独接点1C、电压、无电压、直流断路。
    额定电流:AC5A。
    额定频率:50/60Hz(切换式)。
    电流调整范围:限时要素:3-3.5-4-4.5-5-6A,6分流;
    瞬时要素:20-30-40-50-60A-除外,6分流。
    动作时间:限时要素时间调整该度0.25-0.5-1-2-3-4-5-6-7-8-9-10,
    12公称动作时间动作调整刻度10,300%过电流,10s正负5%以内,
    700%过电流,1.52s正负7%以内;瞬时要素,公称动作时间200%过电流40ms以下。
    控制电源:不要。
    额定值消耗VA:6VA。
    接点容量:闭路、DC 110V 5A L/R=0ms1000次、DC220V 10A L/R=0ms1000次;
    闭路、30W(DC 110V 1A)L/R=25ms1000次、80VA(AC 220V 1A)cosΦ=0.1 1000次。
    报警接点:AC110V、7.5A、cosΦ=0.4;(大AC250V时825VA)
    DC24V、5A、L/R=7ms(大DC125V时50W)。
    自动实验:无。
    显示:启动显示(发光二极管式)、经过时间显示(发光二极管式)。
    输出显示、跳闸(R相和T相)手动复位式、瞬间手动复位式。
    励磁浪涌电流(模糊推论):--。
    质量:约1.3kg(R2外壳),约1.8kg(F1外壳),约3.3kg(D2外壳)。
    外装:芒塞尔N1.5。

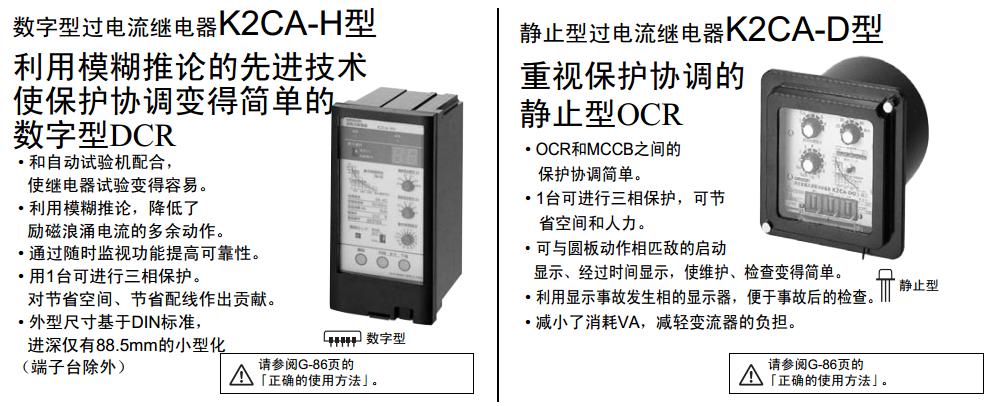

    静止型过电流继电器K2CA-D型,重视保护协调的静止型OCR。
    OCR和MCCB之间的保护协调简单。
    1台可进行三相保护,可节省空间和人力。
    可与圆板动作相匹敌的启动显示、经过时间显示、使维护、检查变得简单。
    利用显示事故发生相的显示器,便于事故后的检查。
    减小了消耗VA,减轻变流器的负担。

  • K2CA-DO3-RD2详细介绍
    机种:OVGR(64)。
    将分散性电源连接到电力系统上时的保护,
    继电器更小了,而且保护单元也更充实了。
    提高能源的综合效率的废热发电系统和利用自然,
    能源的风力发电等,分散性电源越来越普及了欧姆龙K2CA-DO3-RD2。
    本继电器就是用来检测分散性电源中用户内部事故,
    和连接分散性电源的电力线事故,保护系统的保护用继电器。
    本继电器可满足日本的(系统连接即时要点标准)中规定的机种、
    功能,可以通过20多种产品来建立佳的保护系统。
    还能对应发电机用和受电端/内部支流。
    备有具有2种继电器要素的单元。
    各单元中内藏了可变动作时间电路,使协调设计更加方便。
    所有机种中搭载了锁定继电器的锁定端子。
    DSR在电压突然降到0的短路事故中也能正确判断方向欧姆龙K2CA-DO3-RD2。
    用了配线方便的带盖2段交叉端子台。输入类型:PNP输入类型。
    事件输入端子台5点(HOLD、RESET)配备。
    外部电源DC12V80mA。
    注:K3HB-RNB-A、K3HB-RPB-A未配备事件输入。
    通信:RS-232C;NPN集电极开路(HH、H、PASS、L、LL)。
    96(W)×48(H)×进深95mm。
    电源电压:AC100~240V。
    测量2点间通过速度、时间,或周期的数字时间间隔表。
    动作判定显示色,可切换绿色/红色2种显示颜色。
    测量宽范围的脉冲间隔时间。
    测量、计算、显示2点间的脉冲间隔。
    脉冲间隔测量范围,大可测对产业设备、装置的电流进行监测的台同时应对手动复位、自动复位欧姆龙K2CA-DO3-RD2。
    启动锁定和动作时间分别整定。
    输出接点1cx1、AC250V 5A(阻性负载)。
    输出接点常开/常闭可切换。
    LED指示灯,输出状态一目了然。
    输入-电源间缘。可根据电流变化检测装置和电机的异常状态,
    可设定为过电流或欠电流模式中的任意一种使用。
    1台即可支持直流/交流电流。 (共用)
    可与市售CT ( CT二次侧0~ 1A、 0~ 5A)组合使用。
    可设定动作值、复位值、启动锁定定时器、动作时间。
    宽17.5mm,有利于节省控制柜的空间。
    可削减配线工时的Push-In Plus端子台。
    夹笼方式中也可使用,还可连接裸线 (多股线) 。
    支持交叉配线的双插入孔。 (支持所有端子)
    支持UL-Listed,可出口北美。
    添加有出色接触可靠性的晶体管输出。可根据电流变化检测装置和电机的异常状态,
    一台即可同时过电流和欠电流。
    1台即可支持直流/交流电流。 (共用)
    可与市售CT ( CT二次侧0~ 1A、 0~~ 5A)组合使用欧姆龙过电流继电器系列。
    宽17.5mm,有利于节省控制柜的空间。
    可削减配线工时时的Push-In Plus端子台欧姆龙过电流继电器系列。
    夹笼方式中也可使用,还可连接裸线 (多股线) 。
    支持交叉配线的双插入孔。 (支持所有端子)
    支持UL-Listed,可出口北美。
    添加有出色接触可靠性的晶体管输出。
