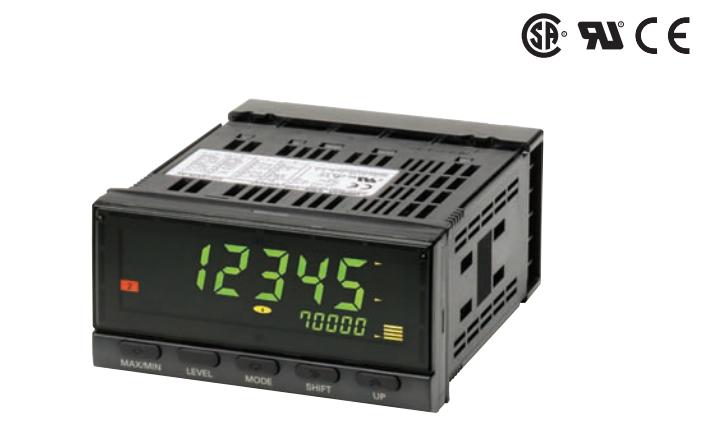

欧姆龙K3HB-CNB-A-DRT1 AC100-240动作判定显示色可切换绿色/红色2种显示颜色

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

欧姆龙累计/增减量脉冲表 K3HB-CNB-A-DRT1 AC100-240概述

输入类型：NPN/电压脉冲输入型。
事件输入端子台5点（HOLD、RESET、COMPENSATION）配备。
外部电源DC12V80mA。
DeviceNet：--；DeviceNet。
96（W）×48（H）×进深95mm。
电源电压：AC100～240V。
高速增减量脉冲。
测量、增减量脉冲表。
动作判定显示色，可切换绿色/红色2种显示颜色。
高速时测量旋转编码器和各种ON/OFF脉冲信号时的佳选择，
累计脉冲输入为50kHz、相位差脉冲为25kHz、增减量脉冲为30kHz。
支持无电压接点输入可

K3HB-XAD-AT11 AC100-240 K2CM-Q1LSA K8AC-H13PT-FLK K7L-AT50 K3HB-VLC-CPBC11 AC/DC24V K2CU-F10A-DGS KM100-T-FLK AC100-240

K3HB-CNB-A-DRT1 AC100-240详细介绍
输入类型：PNP输入类型。
事件输入端子台5点（HOLD、RESET）配备。
外部电源DC12V80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配备事件输入欧姆龙。
晶体管：--；NPN集电极开路（HH、H、PASS、L、LL）。
96（W）×48（H）×进深95mm。
电源电压：AC100～240V。
测量2点间通过速度、时间，或周期的数字时间间隔表。
动作判定显示色，可切换绿色/红色2种显示颜色。
测量宽范围的脉冲间隔时间。
测量、计算、显示2点间的脉冲间隔。
脉冲间隔测量范围，大可测量从10种类：带门输入端子型。
控制电源电压：AC220V；带电压变动补偿。
动作电流：AC4～10A欧姆龙。
从小容量到大容量，不放过任何一个加热器的断线。
检测成型机械、包装机械等的加热器断线情况，输出报警。
由于具备的判定能力，即使多个加热器中的1根断线，
也不会放过。
从小容量到大容量，适用多种加热器。
K2CU-F大容量CT一体型既可用于单相，也可用于三相加热器。
内置电压变动补偿功能，对于电源电压变动导致的加热器电流。
变化，能够输出报警，杜错误报警。外观：ADR外壳。
电路结构和断路方式：单独接点1C、电压、无电压、直流断路。
额定电流：AC5A。
额定频率：50/60Hz（切换式）。
电流调整范围：限时要素：3-3.5-4-4.5-5-6A，6分流；
瞬时要素：20-30-40-5-10-15-30-60-120，
小动作值、动作时调整刻度，300%过电流，10s正负17%以内；
700%过电流、16.7s正负12%以内；瞬时要素：200%过电流、50ms一下欧姆龙。
控制电源：不要。
额定值消耗VA：6VA。
接点容量：闭路、DC 110V 5A L/R=0ms1000次、DC220V 10A L/R=0ms1000次；
闭路、30W（DC 110V 1A）L/R=25ms1000次、80VA（AC 220V 1A）cosΦ=0.1 1000次。
报警接点：AC250V、5A、cosΦ=1；DC30V、5A、cosΦ=1。
自动实验：有。
显示：计量显示、分辨率。显示分辨率9.9A以下为0.1A，过为1A。
（显示范围：2.0A-20A，输出显示、跳闸（R相和T相）手动复位式、
瞬间手动复位式。
励磁浪涌电流（模糊推论）：相对基本波成分第2谐波成分的含有率高于5%，
以上的区域中，可励磁浪涌电流引起的多余动作。
质量：约1.2kg。
外装：芒塞尔N1.5。
数字型过电流K2CA-H型，
利用模糊推论的先进技术使保护协调变得得简单的数字型DCRK3HB-CNB-A-DRT1 AC100-240。
和自动试验机配合，使继电器器实验变得容易K3HB-CNB-A-DRT1 AC100-240。
利用模糊推论，降低了励磁浪涌电流的多余动作。
通过随时监视功能提高可靠性。
用1台可进行三相保护。
对节省空间、节省配线作出贡献。
外型尺寸基于DIN标准，进深仅有88.5mm的小型化。
