三菱 PLC FX3S-14MT/DS概述

输入输出点数：14点。
电源：DC24V。
输入点数：8点。
输出点数：6点。
输出形式：晶体管输出（漏型）。
消耗电量：6.5W。
重量：0.22KG。
外形尺寸：60x90x49mm。
内置CPU、电源、输入输出。
保持FX1S 小巧机身的同时又增加了更多的功能。
可安装使用FX3系列的特殊适配器及功能扩展板。
高速运算处理。
基本指令：0.21μs/指令
应用指令：0.5μs/指令
大容量内存。
内置程序内存4000步。
无需电池。
辅助继电器：1536点。
计时器：138点。
计数器：67点。
数据寄存器：3000点。

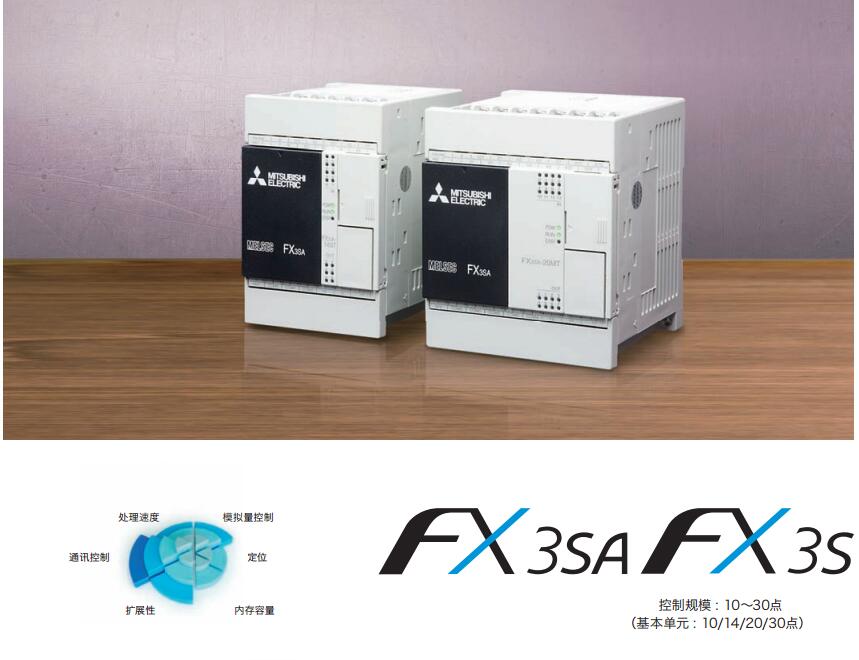

一款具备新应用性的机型。
FX3SA是一款在基础机型FX1S的基本性能之上增加了扩展性的新机型。
FX3SA适用于需要模拟量及Ethernet、MODBUS功能的小规模设备等各种领域。
适合于小规模控制的基础机型。
机身小巧但是性能强大，
同时具备模拟量及通讯功能等的扩展性。

FX3U-128ASL-M FX-16EYS-TB F930GOT-BWD-T FX2N-422-BD FX2NC-16EYR-T FR-F720P-3.7K FX3U-64MR/DS

FX3S-14MT/DS详细介绍
输入输出形式：DC输入（漏型/源型）。
输入点数：8点。
输入输出合计点数：8点。
由于FX系列所有机型都内置高速计数器，
故可通过简易程序实现高速控制。
基本单元的输入内置了防抖动滤波器，
其中一部分作为数字滤波器，
灵敏度调整单位可达到1ms三菱FX3S-14MT/DS。
使用高速计数器时自动调为小值。
可通过高性价比的内置定位功能及扩展功能增加控制轴数。
过扩展功能扩展板及特殊适配器，
可实现数据链接及与外部串行设备的通讯。
FX2N扩展模块。
扩展模块是从基本单元或扩展单元得到电源的输入输出扩展设备，
可以选择继电器或晶体输出机型，以8点为单位进行连接。
可以扩展至FX3GA/FX3G、FX3GE、FX3GC以及FX3U、FX3UC系列，
连接FX3GC或FX3UC时，需要FX2NC-CNV-IF或FX3UC-1PS-5V三菱FX3S-14MT/DS。
可连接点数取决于各个基本单元和扩展单元。三菱变频器系列：FR-A846。
电压等级：三相400V。
功率：18.5kw。
SLD变频器额定电流：47A。
结构功能性：IP55对应品。
类型：CA。
基板涂层：有。
内置DC电抗器。
操作简单，简易设置。
我们为您准备好了一系列设备及功能，能够在任何地方展开工作以适应产品寿命周期。
据称，电机的功耗占到了制造行业所产生总功耗量的一半左右。
如何做到在不影响生产力的情况下，实现工厂节能。
更少的能耗和更大的产出FR-A800系列变频器频器运行，基于变频器运行
状态的信号输出，以及监视器输出等等，可根据要求自由定制三菱FX3S-14MT/DS。
对各个机器的控制可通过变频器单独完成，也进行分散控制。
通过与实时时钟功能相结合可实现自动运行（在使用选件FR-LU08时）。针数：20针。
规格：排线扁平电缆用，配套10套连接器。输入输出点数：30点。
电源：DC24V。
输入点数：16点。
输出点数：14点。
输出形式：继电器输出。
消耗电量：8.5W。
重量：0.35KG。
外形尺寸：100x90x49mm。
内置CPU、电源、输入输出。
保持FX1S 小巧机身的同时又增加了更多的功能。
可安装使用FX3系列的特殊适配器及功能扩展板。
高速运算处理。
基本指令：0.21μs/指令
应用指令：0.5μs/指令
大容量内存。
内置程序内存4000步。
无需电池。
辅助继电器：1536点。
计时器：138点。
计数器：67点。
数据寄存器：：3000点三菱PLC。
一款具备新应用性的机型。
FX3SA是一款在基础机型FX1S的基本性能之上上增加了扩展性的新机型三菱PLC。
FX3SA适用于需要模拟量及Ethernet、MODBUS功能的小规模设备等各种领域。
适合于小规模控制的基础机型。
机身小巧但是性能强大，
同时具备模拟量及通讯功能等的扩展性。

FX3S-14MT/DS样本·手册·说明书

样本名称（中文）

下载

FX3S-14MT/DS选型手册

下载 [14.03MB]

手册/说明书名称（中文）

下载

FX3S-14MT/DS结构体编程手册基础篇

下载 [5.03MB]

FX3S-14MT/DS基本/应用指令说明书编程手册

下载 [15.65MB]

FX3S-14MT/DS定位控制篇用户手册
