欧姆龙安全门铰链开关D4NH-8BAS该产品系列在原有接点结构1NC/1NO和2NC的基础上

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

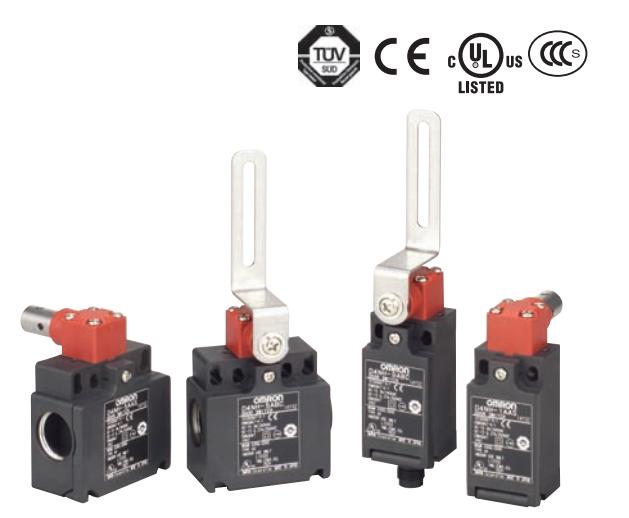

欧姆龙安全门铰链开关 D4NH-8BAS概述

传动杆：轴杆型。
导管尺寸：双导管型，M20。
内置开关：2NC（慢动型）。
塑料材质的紧凑型安全门铰链开关可以为机器等设备节省空间。
该产品系列在原有接点结构1NC/1NO和2NC的基础上，
新增了2NC/1NO及3NC接点结构的3接点型。
另备有MBB接点型。
标准化的镀金接点保证了接触的高可靠性。
可用于一般负载和微小负载。

D3C系列 D4F-320-5R D4N-8B72R D4N-1A25 D4N-4FLE D4C-2503 D4NH-4FAS

D4NH-8BAS详细介绍
释放钥匙类型：一般型(金属)。
接线方式：连接器。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：电磁锁定/机械释放。
接点构成(门开闭检测开关＋锁定开关)：4触点(2NC＋1NC/1NO)门与锁定内部串安全门铰链开关。
导管尺寸；1/2-14NPT。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内安全门铰链开关。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。种类：安全限位开关（带强制断开动作装置）。
传动杆：单侧悬臂滚珠摆杆型（垂直）。
导管尺寸：双导管型，G1/2。
内置开关：2NC/1NO（慢动型）。
手动复位型系列产品全新上市。
原有的接点形式1NC/1NO及2NC的基础上增加了2NC/1NO及3NC接点的三接点型。
M12连接型，更加节省劳动力，更换更方便。
标准化的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。种类：带操作指示灯的标准开关（红色）。
驱动杆：塑料触须。
类型：标准负载。
额定规格：DC30V时过EN、UL、CSA和CCC （中国标准）标准认证安全门铰链开关。
满足IEC IP67防护等级的高密封性。
三层密封构造：柱塞部通过丁腈橡胶填料密封和隔膜密封，
开关部通过丁腈橡胶帽密封；
电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度。型号另提供UL和CSA认证的电缆。
带柱塞的开关可实现并联安装。
该系列增加了带红色LED指示灯的型号以轻松确认操作。
带CE标志的VCTF耐油电缆。释放钥匙类型：一般型(金属)。
接线方式：端子台。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：机械锁定/电磁释放。
接点构成(门开闭检测开关＋锁定开关)：4触点(2NC＋1NC/1NO)门与锁定内部串。
导管尺寸；M20。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。欧姆龙D4NH-8BAS。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。

大幅减少螺线管电流，有助于降低电源成本欧姆龙D4NH-8BAS。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。

D4NH-8BAS样本·手册·说明书

样本名称（中文）

下载

D4NH-8BAS样本目录

下载 [2.90MB]

Catalog Name (English)

Download

D4NH-8BAS样本目录

下载 [1.54MB]

Manual Name (English)

Download

[Instruction Sheet] D4NH-8BAS Safety-door Hinge Switch (ENG/JPN/ITA/GER/FRE/SPA)
