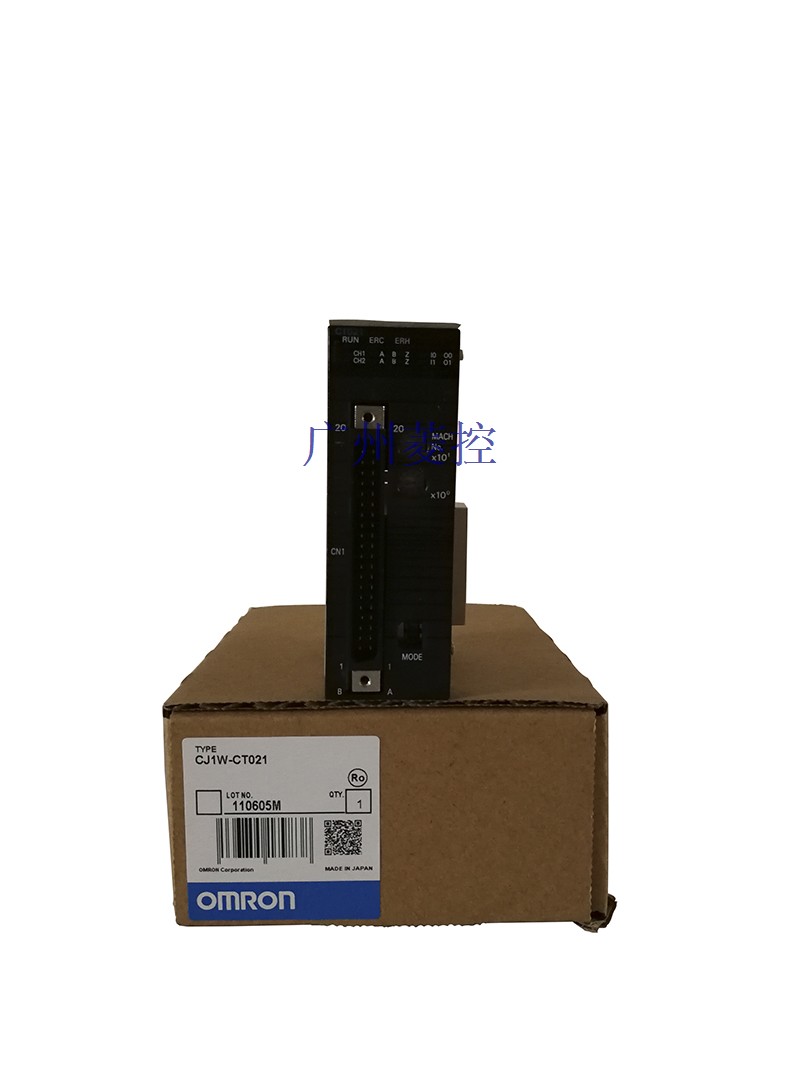

计数通道数:2。
编码器A、 B输入、脉冲输入Z信号:集电极开路输入电压 ： DC5V、12V、24V的其中之一（ 5V、12V为各1轴内）。
使用丰富多样的功能进行高速灵活控制
配备2个计数器，可对大32位的二进制进行计数。
接受高达500kHz的输入脉冲频率，可进行快速运动的控制。
该单元配备了2个数字输入、2个数字输出和30个软输出。
长0.5ms的响应时间确保了应用的高速闭路控制。
输入频率可达500kHz。
32位计数范围。
提供可变噪音数字过滤器。
提供5、12、24V线性驱动器输入。
支持简单的环形和线性计数模式。
支持两个外部控制输入，总共可以设置16个功能：开门、关门、预设、复位、捕获、停止/捕获/复位组合、复位启用等更多功能。
一个单元通过计数器值零对比、目标对比、中继、保持、可编程输出以及滞后设置来支持两个外部输出和30个内部输出。
脉冲率测量功能和数据记录。
可以使用计数器输出和外部控制输入来触发CPU中的中断任务。
DC输入模块
CJ1W-ID211
产品简介：
输入点数：16点。
输入电压：DC12～24V。
输入电流：7mA。
外部连接：可卸端子块。
用于高速输入和不同应用的各种基本输入单元。
将来自外部设备的ON/OFF信号接收到PLC系统中以更新CPU单元中的I/O存储器。
现已提供新的高速输入型号CJ1W-ID212和CJ1W-ID233。
这些单元可以帮助提高系统总处理能力。
提供了高速输入型号以满足各种应用。
ON响应时间： 15μs， OFF响应时间： 90μs。
使用DC24V、 AC100V和AC200V型号可连接具有不同输出类型的设
高速位置控制单元
CJ1W-NC414
产品简介：
控制方法/控制输出接口：脉冲串集电极开路输出、脉冲计数器功能。
控制轴数：4轴。
已分配的单元数编号：2。
电流消耗(A)：0.31。
这样，可以实现高分辨率和高速度。
具备单元同步和更高速度的运动控制功能
具备2或4轴以及集电极开路输出或线性驱动器输出的型号。
CJ1W-NC214/NC414具备集电极开路输出，CJ1W-NC234/NC434线性驱动器输出。
控制2或4轴。
可以实现伺服电机和脉冲电机以及线性电机和直接驱动器
电机的高速、高分辨率位置控制。
通过高速控制提高生产率
获得更快的
晶体管输出单元
CJ1W-OD204
产品简介：
输出点数：8点、源型。
额定电压：DC24V。
大负载电流：0.5A/点4.0A/单元。
外部连接：可卸端子块、负载短路保护、报警。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管
配备EtherCAT接口的位置控制单元
CJ1W-NC281
产品简介：
控制输出接口：EtherCAT通信执行的控制指令。
定位功能：存储操作、梯形图编程的直接操作。
轴数：2轴。
已分配的单元数编号：1。
电流消耗(A)5V：0.46。
快速定位操作：使用PLC启动指令花费0.15～0.4ms（以上）来启动伺服操作。
支持带有对编码器的伺服电机。
配备EtherCAT接口的CJ系列位置控制单元。
EtherCAT非凡的控制性能和简单的操作提高了生产效率。
传送速度100Mbps的EtherCAT通信实现快速且地位置控制。
本位置控制单元提供了大量位置控制功能。
E
晶体管输出单元
CJ1W-OD211
产品简介：
输出点数：16点、漏型。
额定电压：DC12～24V。
大负载电流：0.5A/点5A/单元。
外部连接：可卸端子块。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管输出。
对于晶体
晶体管输出单元
CJ1W-OD231
产品简介：
输出点数：32点、漏型。
额定电压：DC12～24V。
大负载电流：0.5A/点4A/单元。
外部连接：富士通兼容连接器。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管输出。
对
CompoBus/S主站单元
CJ1W-SRM21
产品简介：
高速ON/OFF总线。
无需CPU单元的程序，可实现从站与CPU单元间的I/O自动交换的高速远程I/O。
CompoBus/S为高速I/O总线。
每个主站多256个I/O点。
每个主站多32个从站。
通信周期时间：0.5ms（速度为750kbps时）。
通信距离：长500m（速度为93.75kbps时）。
在长200m的距离内可用任何分支方式自由接线（在长距离通信模式下）。
高速串行通信单元
CJ1W-SCU32
产品简介：
通信接口：两个RS-422A/485端口。
以下功能可为带有CJ-system的每个端口选择：
协议宏。
上位链接。
NT链接(1:N模式)。
串行网关。
无协议 3。
MODBUS-RTU从站。
可为带有NJ系统的每个端口选择以下功能：
协议宏。
串行网关。
无协议 3。
MODBUS-RTU从站。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口： RS-232C 和RS-422A/485，
并且可分别为协议宏、上位链接、 NT链接
晶体管输出单元
CJ1W-OD263
产品简介：
输出点数：64点、漏型。
额定电压：DC12～24V。
大负载电流：0.3A/点6.4A/单元。
外部连接：MIL连接器。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管输出。
对
高速数据存储单元
CJ1W-SPU01-V2
产品简介：
无需编写梯形编程即可收集数据。即使在现有系统上，只需安装SPU单元并将其加入I/O表，即可开始数据收集。
使用时间或事件作为触发器以将字的内容记录在CPU单元的I/O存储器中。
在数据存储模式中，可使用多达65个数据收集模式，其中含一个基本收集模式和数据收集模式1~64。
将收集模式与事件相结合可同时收 集众多类型的数据。
收集的数据可存储在PC 卡中或通过Ethernet 连接的计算机中。
数据管理中间固件可用于进行一些简单设定，以将数据存储在上位计算机中。
秘诀可用于将数字或文本字符串数据（
模拟量输出单元
CJ1W-DA021
产品简介：
输入点数：2点。
信号范围选择：2点个别。
信号范围：1～5V、0～5V、0～10V、－10～10V、4～20mA。
分辨率：1/4000。
转换速度：1ms以下/点。
综合精度：电压输出：正负0.3% 电流输出：正负0.5%。
各功能：输出保持功能。
外部连接：可卸端子块。
一致的毫秒总处理能力：具有直接转换的型号加入此产品系列。
用于将模拟量输入信号转换为二进位数据的模拟量输入单元。
用于将二进位数据转换为模拟量输出信号的模拟量输出单元。
对于一个单元，多输出八个模拟量信号。
功能包括输出保
DC输入模块
CJ1W-ID232
产品简介：
输入点数：32点。
输入电压：DC24V。
输入电流：4.1mA。
外部连接：MIL连接器。
用于高速输入和不同应用的各种基本输入单元。
将来自外部设备的ON/OFF信号接收到PLC系统中以更新CPU单元中的I/O存储器。
现已提供新的高速输入型号CJ1W-ID212和CJ1W-ID233。
这些单元可以帮助提高系统总处理能力。
提供了高速输入型号以满足各种应用。
ON响应时间： 15μs， OFF响应时间： 90μs。
使用DC24V、 AC100V和AC200V型号可连接具有不同输出类型的设
高速串行通信单元
CJ1W-SCU42
产品简介：
通信接口：1个RS-232C端口和 1个RS-422A/485端口。
以下功能可为带有CJ-system的每个端口选择：
协议宏。
上位链接。
NT链接(1:N模式)。
串行网关。
无协议 3。
MODBUS-RTU从站。
可为带有NJ系统的每个端口选择以下功能：
协议宏。
串行网关。
无协议 3。
MODBUS-RTU从站。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口： RS-232C 和RS-422A/485，
并且可分别为协
位置控制单元
CJ1W-NC213
产品简介：
轴数：2轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册。）
使用INTELLIGENTI/OWRITE(
