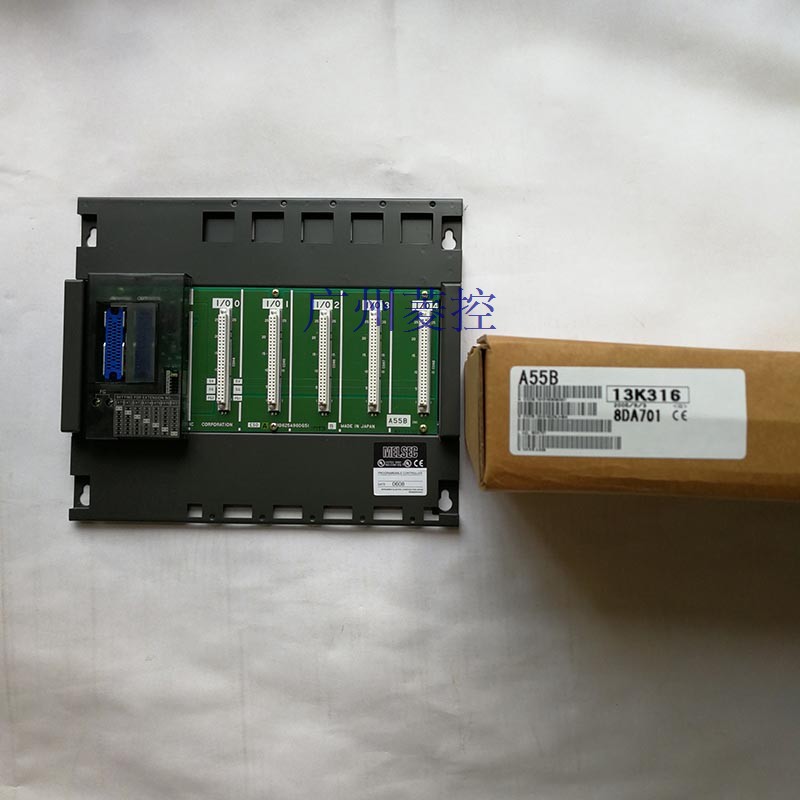

三菱扩展底板 A55B概述

5插槽。
不用安装电源。
用于QnA/A系列。
开关量控制的目的是，
根据开关量的当前输入组合与历史的输入顺序，
使PLC产生相应的开关量输出，
以使系统能按一定的顺序工作。
所以，有时也称其为顺序控制。
而顺序控制又分为手动、半自动或自动。
而采用的控制原则有分散、集中与混合控制三种。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时，
程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
一个扫描周期分为输入采样，程序执行，输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
系统程序存储器用以存放系统程序，
包括管理程序，程序以及对用户程序做编译处理的解释编译程序。
由只读存储器组成。厂家使用的，内容不可更改，断电不消失。

AJ71LP21 A953GOT-SBD-M3 A1SJ71QE71N3-T A70BDE-J71QLP23GE A0J2HCPUP21 AJ72J95 A1SJ71DN91

A55B详细介绍
输入形式：DC输入，正极公共端。
输入点数：16点。
输入响应时间：1.5ms以下。
额定输入电压/电流：DC24V/7mA。
输出形式：晶体管输出，漏型。
输出点数：16点扩展底板。
OFF时泄漏电流：0.25mA以下。
输出保护功能：有。
额定负载电压/电流：DC24V/0.5A。
外部连接：1线式/1线式。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上。总线连接器转换电缆包光纤电缆/双绞线电缆。
单总线。
远程I/O站。
根据系统的控制要求，采用合适的设计方法来设计三菱PLC程序扩展底板。
程序要以满足系统控制要求为主线，
逐一编写实现各控制功能或各子任务的程序，
逐步完善系统的功能。
三菱PLC初始化程序。在三菱PLC上电后，一般都要做一些初始化的操作，
为启动作必要的准备，避免系统发生误动作。
初始化程序的主要内容有：对某些数据区、计数器等进行清零，
对某些数据区所需数据进行恢复，
对某些继电器进行置位或复位，
对某些初始状态进行显示等等。输入点数：16点。
输入电压及电流：AC100～120V 10mA。
输入应答时间：35ms。
16点/1个公共端。
输出点数：12点。
输出电压：DC24V/AC240V，2A/1点，5A/1个公共端。
输出应答时台扩展底板。
带浪涌吸收器。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知，
一个单线圈电磁阀用PLC控制时需2个输入及1个输出，
一个双线圈电磁阀需3个输入及2个输出，
一个按钮需一个输入;一个光敏开关需4个或2个输入，
一个信号灯需1个输出，波段开关，
有几个波段就需几个输入，
一般情况、各种位置开关都需占用2个输入点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式，
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中，PLC的输入除考虑主令信号外，
还还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等三菱A55B。
PLC的输出主要考虑虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等三菱A55B。
一般情况下，一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点，
一个不可逆的直流传动系统需9个输入点和6个输出点。
