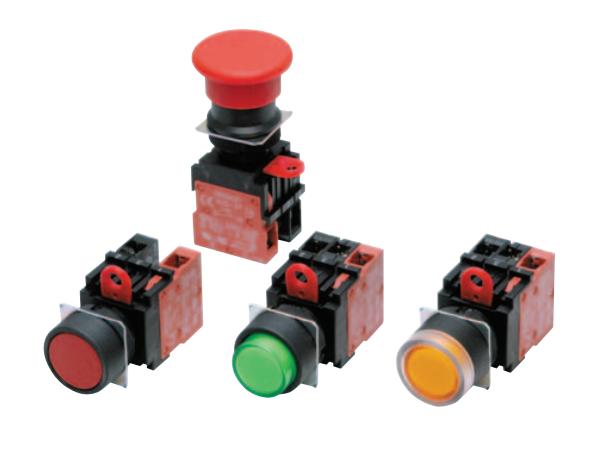

欧姆龙圆型φ22/φ25按钮开关A22L-CA-24A-01M颜色:蓝色

  • 欧姆龙 圆型φ22/φ25按钮开关 A22L-CA-24A-01M概述

    种类:带灯型(方形)。
    形状:方形/凸出型LED带灯(无减压单元)。
    输出数:SPST-NC。
    带灯:LED。
    使用电压:AC/DC24V。
    操作:瞬时动作(自动复位型)。
    颜色:蓝色。
    可安装在φ22或φ25的面板开孔中(使用适配环时)。
    可用摆杆方便的拆卸单元。
    开关部位3列安装,提高了布线效率。
    标准配备了防指触功能。
    φ25用的适配环还能对应φ25的面板开口。
    压接端子可以用开型(叉型)、闭型(圆型) 中的任意一个来安装。
    IP65耐油(非带灯型)IP65(带灯型)。

  • A22L-CA-24A-01M详细介绍
    种类:不带灯型号(无EMO/EMS显示)。
    外观:φ大型按下锁定旋转复位。
    接点结构:1NO + 1NC。
    操作部颜色:红色。
    安装φ22或φ25面板开孔。
    接点熔接时强制断开动作装置打开电路圆型φ22/φ25按钮开关。
    安全锁定装置放置操作错误。
    用摆杆轻松安装和拆卸开关模块。
    连续安装三个开关单元以提高接线效率
    (使用不带灯的开关单位时,可以为多个接点安装这三个单元)。
    开关单元上标配触电防止结构。
    使用圆形或叉型压接端子安装。
    IP65耐油型(不带灯型号) /IP65(带灯型号)
    锁定面板作为标配提供,以确保控制箱和开关不容易分离。种类:带灯旋钮型选择开关。
    形状:旋钮型选择开关LED带灯(无减压单元)。
    位数:3位圆型φ22/φ25按钮开关。
    复位方式:自动。
    输出:SPST-NO。
    颜色:黄色。
    使用电压:AC/DC12V。
    安装在φ22和φ25面板切口中。
    可用摆杆方便地拆卸单元。
    标准配备了防指触功能开关。
    φ25用的环还能对应φ25的面板开口。
    用开型(叉型)或闭型(圆型)压接端子安装。
    IP65耐油(非带灯型)。
    IP65(带灯型)。种类:1c接点型。
    形状:正方形。
    端子形状:印刷基板用端子。
    动作功能:瞬时。
    显示方式:不显示。
    操作部颜色:红色。
    大容量紧凑型按钮开关。
    还能作为需要大容量切断的电源用开关使用。
    可开关从微小负载 (小适用负载DC5V 1mA)到大容量负载。种类:无螺钉夹箍型,耐油IP66。
    5V圆型φ22/φ25按钮开关。
    操作部颜色:白色。
    可拆卸圆型φ16系列。
    行业小级别28.5mm的微型设计。
    可拆卸开关单元。
    标准负载以及微小负载均可使用的共用接点。
    易于布线的端子排列。
    已经过EN 60947-5-1认证。断路方式:电压、无电压、直流断路。
    外观:R2外壳,也有F4外壳。
    额定电流:AC110V。
    额定频率:50/60Hz。
    消耗VA:动作时间5VA以下。
    动作电流调整范围(零相变流器初级电流):
    0.1-0.2-0.3-0.4-0.6A(5分流)。
    控制输出:1c、1a(电压输出接点);
    AC 110V 7.5A cosΦ=0.4(大AC 250V时825VA),
    5000次DC 24V 5A L/R=7ms(大DC 125V时25W)5000次。
    断路电路切换用继电器控制输出:--。
    质量:约0.6kg。
    外装:芒塞尔N1.5。
    高压接地继电器AGF型型,抗电波干扰、
    电弧接地、短路能力强,动作可靠性高欧姆龙A22L-CA-24A-01M。
    抗电波干干扰能力强,可安全对应电弧接地短路事故欧姆龙A22L-CA-24A-01M。
    接地继电器和零相变流器ZCT可分别互换。
    (任意组合都不过JIS规定的误差范围,因此均可使用)
    可进行细微的电流调整,易于协调。
    在所有机种中设置了报警用端子。
