接地要求应视具体情况而定，并以相关的测试结果为依据。 因此，在接地操作前充分确认特定的环境条件尤为重要。

接地方式与注意事项

 单点接地的原则
为确保各设备的正常运行，必须稳定设备间的基准电位。 请使用单点接地，从而使噪声电流不会在各设备的接地线之间流动。

 请尽量使用单独接地 ( 接地极之间保持 10m 以上的距离 )

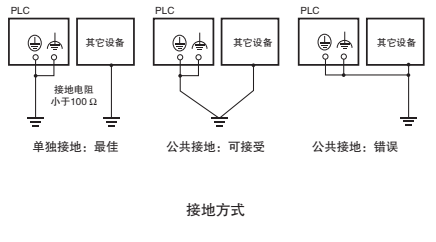

· 确保接地电阻小于 100Ω，并尽量远离其它设备的接地点 ( 参见下图 (a))。
· 若无法进行单独接地，则请如下图 (b) 所示进行公共接地，即连接到其它设备的接地极。
· 应避免与电机或变频器等大功率设备共用一个接地点。 在这种情况下，请分别对各设备进行单独接地，以避免互扰现象。
· 为避免触电事故，请勿连接到已连有多台设备的接地极 ( 特别是钢铁框架 )。
· 请尽量使接地极靠近 PLC，并缩短接地线的长度。

 接地时的注意事项

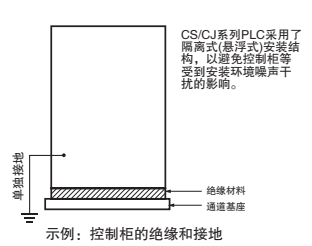

· 如果信号线和控制柜共用一个接地点，应使用绝缘材料对通道基座 ( 控制柜内的金属接地板 ) 进行隔离。

· 为防止受到来自其它电气设备漏电流的影响，将对装有 PLC 的控制柜和其它设备进行电气隔离。
· 若装有高频设备，则不仅需要对高频设备进行接地，也应对装有 PLC 的控制柜自身进行接地。
· 如下图所示，若在 I/O 配线过程中使用屏蔽电缆，则应将靠近 PLC 侧的屏蔽层连接到控制柜接地端子。 有关屏蔽通信电缆的制作方法，请参阅通信单元操作手册中的相关说明。

 PLC 接地端子
PLC 具有下列两种接地端子。

当功能接地端子正确接地时，一般可有效抑制电源的共态噪声。 但有时，这种接地方式反而会引入更多的噪声干扰，因此在使用时需加以注意。

 AC 电源单元的接地方式

当连接到一个 AC 电源单元时，若设备有一个电源相接地，则必须将该接地相连接到 L2/N 端子。
