欧姆龙CJ系列PLC配置单元

发布日期:2021/11/4
最大单元数
CJ2 CPU 单元的 CPU 机架或扩展机架上最多可连接 10 个单元。 各型号单元的连接数量不会受到连接位置的限制。
注 如果连接 CJ2 CPU 机架或扩展机架的单元数超过了允许的最大值,则将发生致命错误,导致 CPU 单元无法运转。
配置单元型号

可与 CJ2 CPU 单元进行数据交换的配置单元分为 3 类。 可安装的单元数因单元类型而异。


CJ 系列基本 I/O 单元

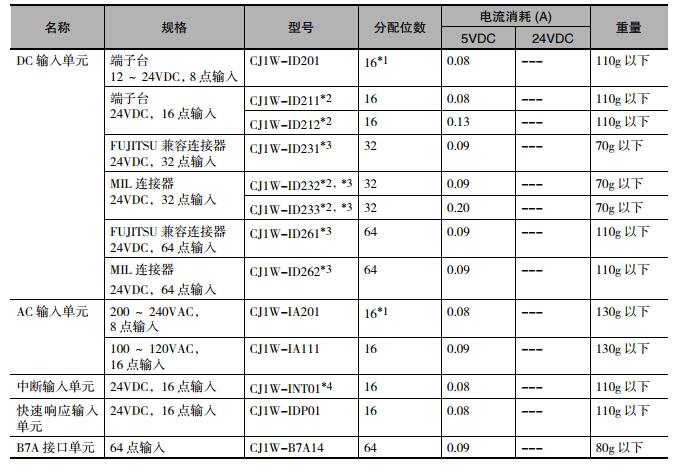

输入单元


*1 虽然分配了 16 个 I/O 位,但其中只有 8 个可用作外部 I/O。该单元在 I/O 表中也被视作 16 点 I/O 单元。
*2 如下所示,CJ1W-ID212/CJ1W-ID233 的 ON/OFF 响应时间要小于 CJ1W-ID211/CJ1W-ID232。
· ON 响应时间:从 20µs 缩短至 15µs
· OFF 响应时间:从 400µs 缩短至 90µs
*3 这些单元虽然配备了电缆,但并未随机附带电缆侧连接器。因此需另行购买连接器 ( 请参阅“5-3-3 通过连接器对基本 I/O 单元配线”) 或者使用 OMRON 连接器 - 端子台转换单元或 I/O 端子 ( 请参阅“5-3-4 连接到连接器 -端子台转换单元或 I/O 继电器端子”)。
*4 中断输入单元仅可连接到 CJ 系列 CPU 机架中。请将中断输入单元连接到下列 CPU 机架插槽中。若将中断输入单元连接到CPU机架的其它位置或扩展机架的任意位置,将会发生I/O设定错误。最多可连接2个中断输入单元。
· CJ2H-CPU6@-EIP:插槽 0 ~ 3
· CJ2H-CPU6@ 或 CJ2M-CPU@@:插槽 0 ~ 4

输出单元


*1 虽然分配了 16 个 I/O 位,但其中只有 8 个可用作外部 I/O。该单元在 I/O 表中也被视作 16 点 I/O 单元。
*2 如下所示,CJ1W-OD213/CJ1W-OD234 的 ON/OFF 响应时间要小于 CJ1W-OD211/CJ1W-OD233。
· ON 响应时间:从 0.1ms 缩短至 0.015ms
· OFF 响应时间:从 0.8ms 缩短至 0.08ms
*3 这些单元虽然配备了电缆,但并未随机附带电缆侧连接器。因此需另行购买连接器 ( 请参阅“5-3-3 通过连接器对基本 I/O 单元配线”) 或者使用 OMRON 连接器 - 端子台转换单元或 I/O 端子 ( 请参阅“5-3-4 连接到连接器 -端子台转换单元或 I/O 继电器端子”)。

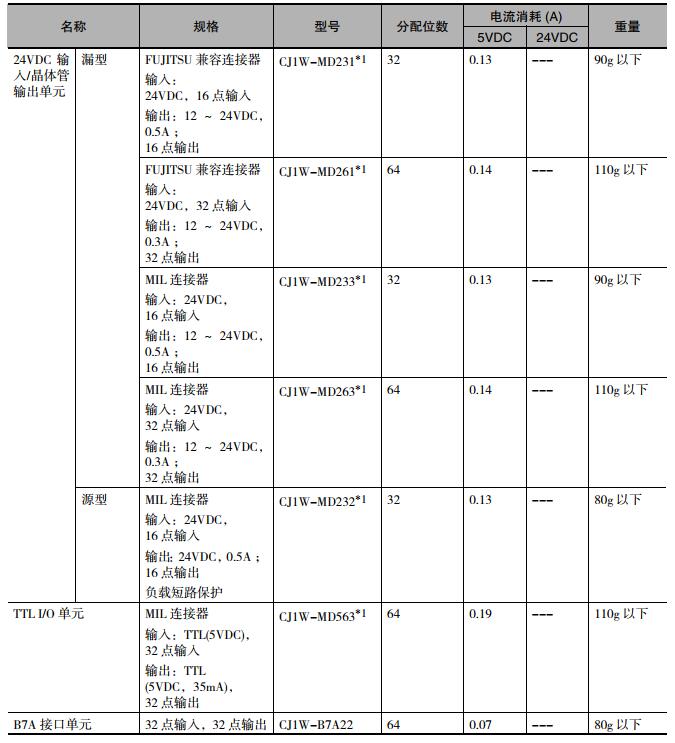

混合 I/O 单元


*1 这些单元虽然配备了电缆,但并未随机附带电缆侧连接器。因此需另行购买连接器 ( 请参阅“5-3-3 通过连接器对基本 I/O 单元配线”) 或者使用 OMRON 连接器 - 端子台转换单元或 I/O 端子 ( 请参阅“5-3-4 连接到连接器 -端子台转换单元或 I/O 继电器端子”)。

CJ 系列高功能 I/O 单元




*1 对于 CJ2 CPU 单元,可最多在 CPU 机架和每个扩展机架中安装 10 个配置单元。但是必须将 CJ1W-NC@@4 视为 2 个单元。
请按下列公式进行单元配置。
CJ1W-NC@@4 单元数× 2 +其它单元数≤ 10
例如,若将 5 个 CJ1W-NC@@4 单元连接到同一个机架,则该机架上将无法连接其它单元。
*2 若要使用单元同步运转功能,则必须将单元安装到 CPU 机架上。
*3 除了分配至高功能 I/O 单元区的字以外,可根据轴数和功能类型分配多达 144 字。可使用 CX-Programmer 设定字分配数。
*4 占空单元用于位置控制单元。
*5 如果 CPU 单元的中断已被占用,可将中断输入单元安装在下列 CPU 机架的任意插槽中。
· CJ2H-CPU6@-EIP:插槽 0 ~ 3
· CJ2H-CPU6@ 或 CJ2M-CPU@@:插槽 0 ~ 4
*6 含附件连接器的重量。

CJ 系列 CPU 总线单元


*1 部分 CJ 系列 CPU 总线单元在 CPU 总线单元设定区中进行字分配。设计系统时必须确保 CPU 总线单元设定区中的分配字数不超过其容量范围。请参阅 CJ2 CPU 单元软件操作手册 ( 样本编号:W473) 中的“4-6-2 CPU 总线单元设置区的设定步骤”。
*2 如果 CPU 单元的中断已被占用,可将中断输入单元安装在下列 CPU 机架的任意插槽中。
· CJ2H-CPU6@-EIP:插槽 0 ~ 3
· CJ2H-CPU6@ 或 CJ2M-CPU@@:插槽 0 ~ 4
*3 每增设 1 个 NT-AL001 RS-232C/RS-422A 链接适配器,电流消耗就会上升 0.15A。每增设一个 CJ1W-CIF11 RS-422A 转换器,电流消耗就会上升 0.04A。每增设一个 NV3W-M@20L 可编程终端,电流消耗就会上升 0.20A。
*4 最多可连接 3 个单元。
*5 CJ2H-CPU6@-EIP CPU 单元最多可连接 7 个单元,而 CJ2M CPU 单元最多可连接 2 个单元。
*6 从站 I/O 将在 DeviceNet 区 (CIO 3200 ~ CIO 3799) 中分配。
*7 含附件连接器的重量。
*8 当安装到 CJ 系列 CPU 机架或 CJ 系列扩展机架时,其中将有 1 个单元占用 3 个单元的空间。
*9 CJ2 CPU 单元需和 2.0 版或更高版本的 SYSMAC SPU 单元一起使用。
