三菱Q系列CPU软件GX Developer 的设置

发布日期:2021/8/15

GX Developer 的设置

GX Developer 的设置如下所示:


1) 将个人计算机侧 I/F 设置为 [ 以太网 ]。

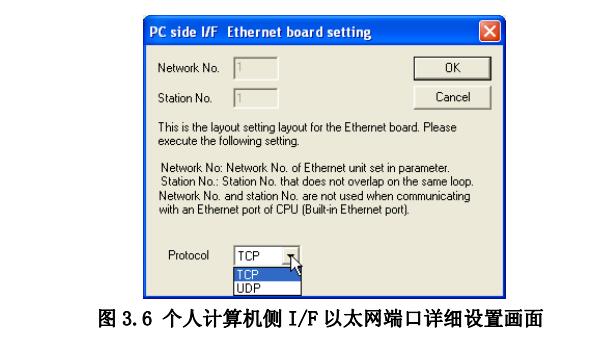

在详细设置画面中按图 3.6 所示选择协议。


• 网络号、站号 : 不使用。
• 协议 : 从 TCP 或者 UDP 中选择协议。
( 应与 3.1.1 项的打开设置中设置的协议一致。)
2) 将可编程控制器侧 I/F 设置为 [CPU 模块 ]。

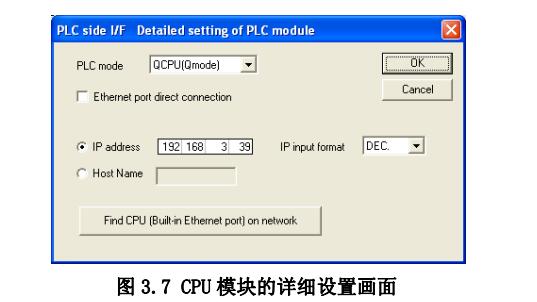

在详细设置画面中按图 3.7 所示输入 CPU 侧的 IP 地址或者主站名。
( 设置为主站名的情况下,应设置为 Microsoft Windows 的 hosts 文件中设置的名称。)


3) 设置其它站指定。

要点:

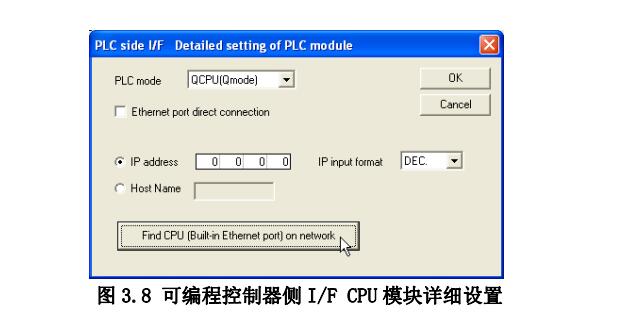

在使用了网络集线器的连接中,在 CPU 侧 IP 地址的指定中,可以使用连接 CPU 搜索功能。

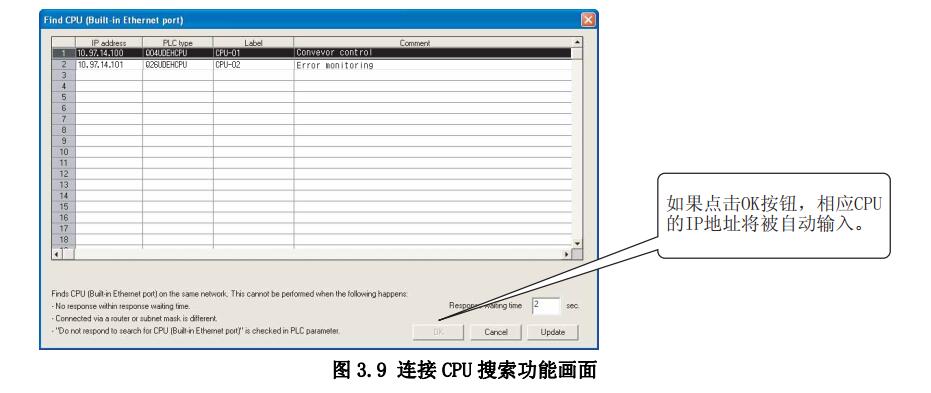

通过可编程控制器侧 I/F CPU 模块详细设置,对与 GX Developer 连接在同一个网络集线器上的 CPU 模块进行搜索,并以一览表方式显示。


进行 CPU 模块的搜索,并以一览表方式显示。


• 对级联连接的网络集线器上连接的 CPU 模块也进行搜索,并以一览表方式显示。
• 不能对经由路由器连接的 CPU 模块进行搜索。
• 经由无线 LAN 的情况下,有时会由于数据包的消失导致以太网通信不稳定,造成不能搜索 CPU 模块。
• 一览表显示中存在有重复的 IP 地址的情况下,应对 CPU 侧的 IP 地址的参数设置进行重新审核。如果在重复的状况下进行通信,将发生通信出错。
• CPU 模块的服务处理的负荷较高时,有可能无法搜索到相应的 CPU 模块。此时应将以太网内置型 CPU 搜索画面的响应等待时间延长,或者在可编程控制器参数的服务处理设置中增加服务处理时间。

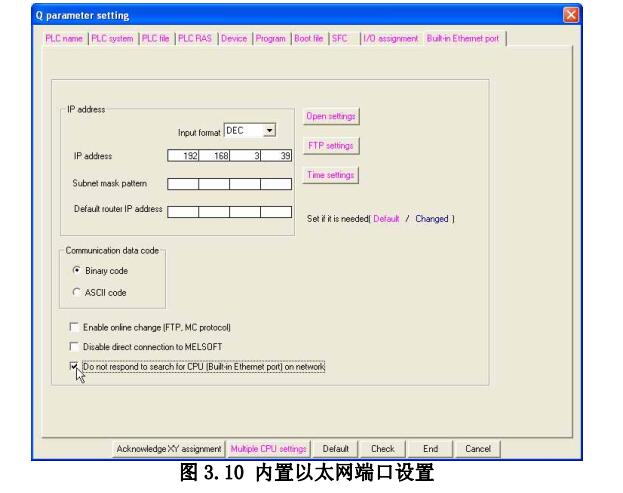

• 通过在可编程控制器参数的内置以太网端口设置中进行按图 3.10 所示的选择,可以将来自于网络上的 CPU 搜索设置为不响应。
